本节主要内容

5.5  提高弯曲强度的措施

弯曲正应力是控制梁强度的主要因素，故弯曲正应力强度条件是设计梁的主要依据。

一、合理安排梁的受力，降低Mmax

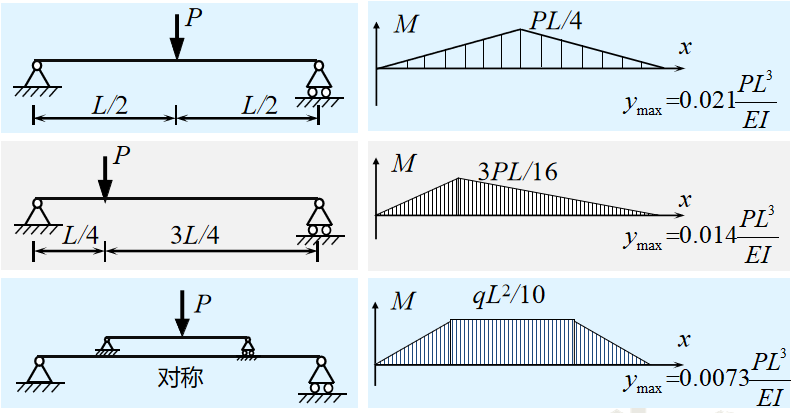

1、合理布置载荷

工程实例：

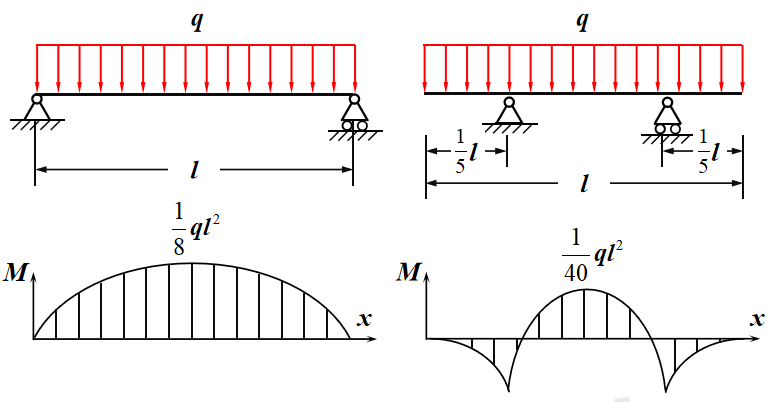

2、合理布置梁的支座

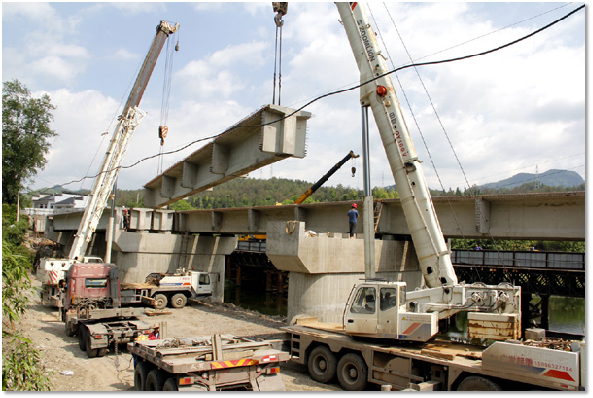

工程实例：

二、采用合理的截面形状，提高 WZ

常用Wz / A衡量截面形状的合理性和经济性。

Wz / A越大，截面形状的经济合理性越强。

1、在面积相等的情况下，选择抗弯模量大的截面形状

一般来说，有如下结论：

（1）矩形优于圆形

（2）空心圆优于实心圆

（3）工字形、槽形或箱形优于矩形

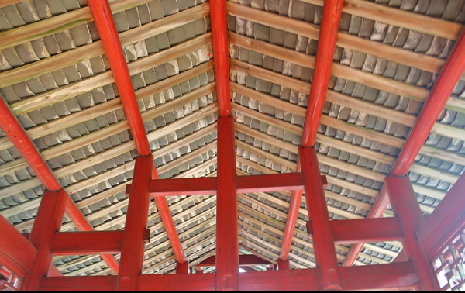

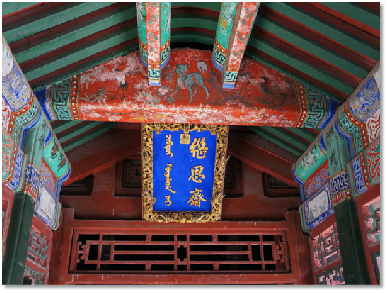

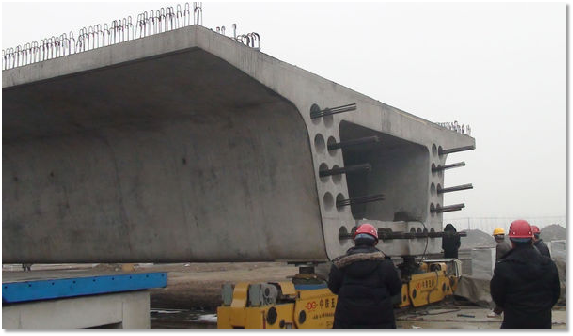

工程实例：



2、根据材料特性选择截面形状

（1）抗拉压性能相同的材料，截面形状一般关于中性轴对称；

（2）抗拉压性能不同的材料，中性轴一般偏向截面一侧。

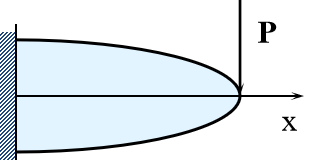

三、采用等强度梁

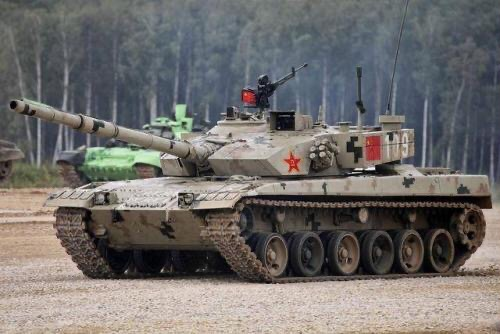

工程实例：

四、选用高强度材料，提高许用应力值

1. 同类材料，E值相差不多，σ 相差较大，故换用同类材料可以提高强度。

2.不同类材料，E 和 G 都相差很多（钢E=200GPa , 铜E=100GPa），故可选用不同的材料以达到提高刚度和稳定性的目的。但是，改换材料，其原料费用也会随之发生很大的改变。
