5.2  纯弯曲时的正应力

一．变形几何规律

（1）实验前：

绘纵向线、横向线；在纵向对称面内加一对外力偶

（2）实验后：

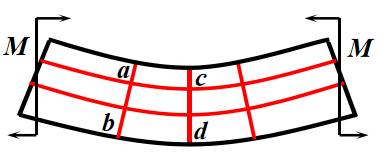

纵向线由直线变成曲线，上缩下伸；横向线 仍保持为直线， 但有转动；横向线与纵向线变形后仍正交。

2.两个概念

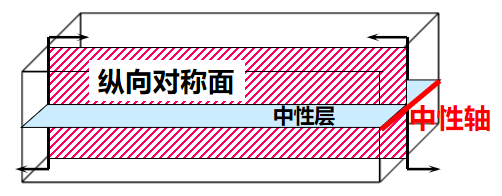

（1）中性层：梁内一层纤维既不伸长也不缩短，因而纤维不受拉应力和压应力，此层纤维称中性层。

（2）中性轴：中性层与横截面的交线。

3.两个推论

（1）平面假设：横截面变形后仍为平面，只是绕中性轴发生转动；距中性轴等高处，变形相等。　

（2）横截面上只有正应力。　

二. 纯弯曲时梁横截面上的正应力

(一) 几何方程

纵向纤维的应变与它到中性层的距离成正比。

(二) 物理关系　　　　　　　

假设：纵向纤维互不挤压。于是，任意一点均处于单向应力状态。

纵向纤维的正应力与它到中性层的距离成正比。

在横截面上，任意点的正应力与该点到中性轴的距离成正比。即沿截面高度，正应力按线性规律变化。

（三）静力学关系　　　

　

　

EIz ——抗弯刚度

由(2)(3)两式可得

　　

（四）最大正应力　

　　　　　　　

Wz称为抗弯截面系数。　
