本节主要内容

3.1  扭转的概念

一、扭转的概念

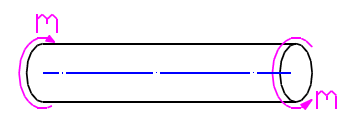

1. 外力特点：力偶作用面垂直于杆轴线

2. 变形特点：受扭杆件的任意两个横截面发生绕轴线的相对转动。

二. 扭转实例



机器中的传动轴、 石油钻机中的钻杆等。

轴：工程中以扭转为主要变形的构件。

3.2  扭矩和扭矩图

一. 传动轴的外力偶矩Me

设某轮所传递的功率是P  kW，轴的转速是 n rpm

P — 功率，千瓦（kW）

n — 转速，转/分（rpm）

Me — N·m

二、扭矩及扭矩图

1. 扭矩：构件受扭时，横截面上的内力偶矩，记作“T” 。

2. 截面法求扭矩:

3. 扭矩的符号规定：“T”的转向与截面外法线方向满足右手螺旋法则为正，反之为负。

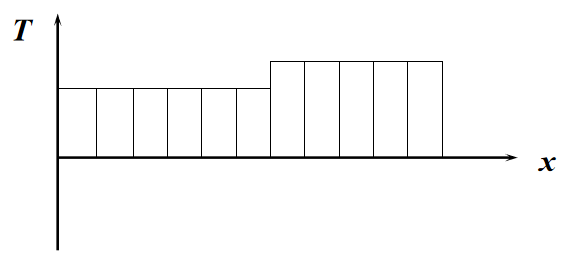

4. 扭矩图：表示沿杆件轴线各横截面上扭矩变化规律的图线。

                 图片来源网络，仅供教学使用。
