本节主要内容

1. 构件分类

构件通常可分为块体、板壳和杆件三类。

◆ 材料力学以“杆件”为主要研究对象

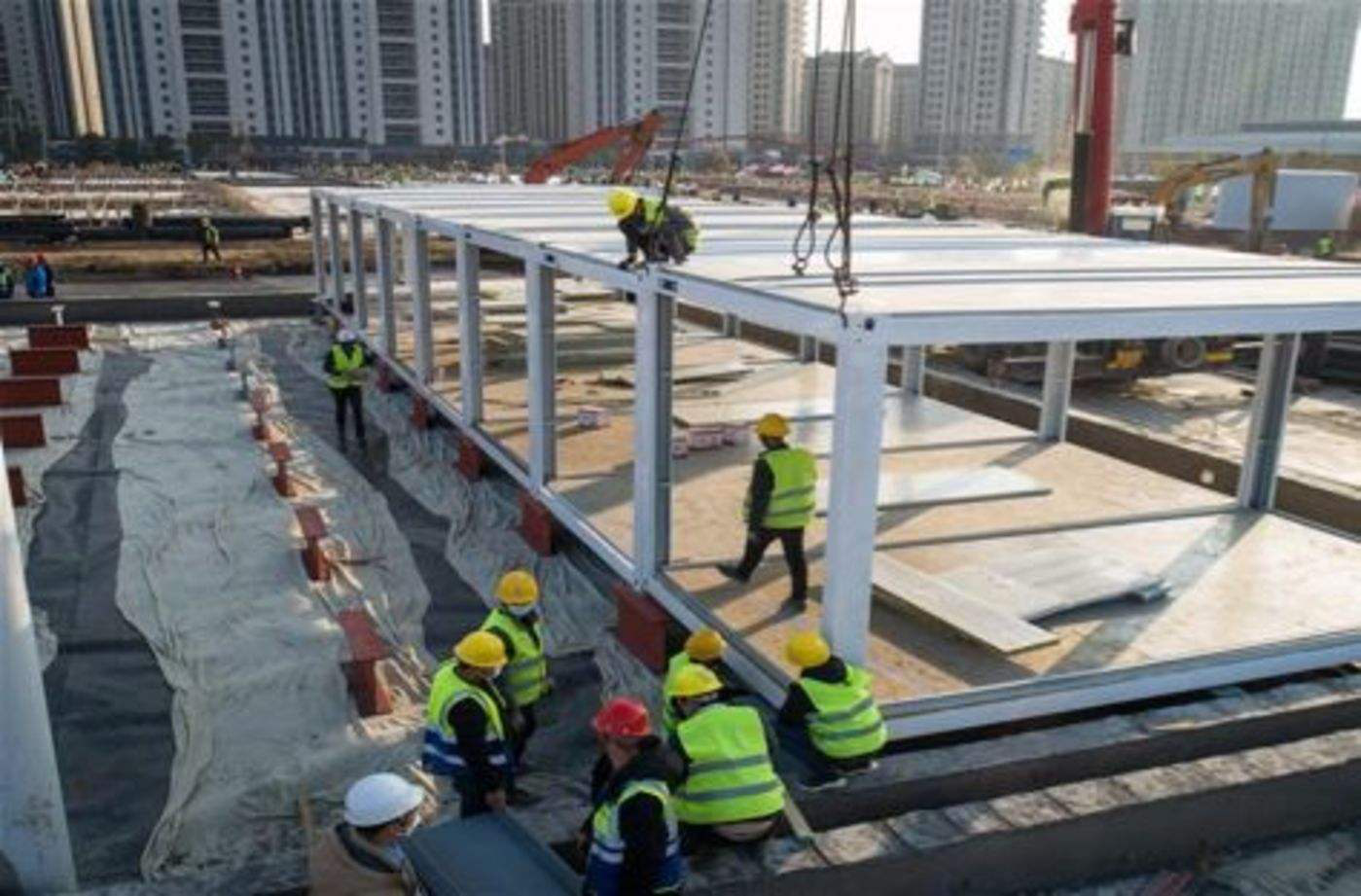

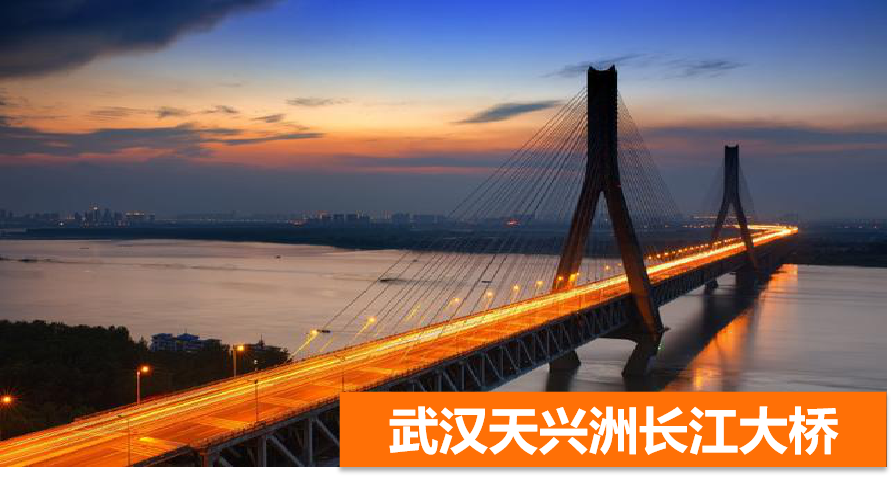

工程中多为梁、杆结构

2. 杆件分类

l杆：一个方向的尺寸远大于其它两个方向的尺寸。

纵向：长的一个方向

横向：短的两个方向

截面：垂直于长度方向的截面。

◇轴  线：所有横截面形心的连线。

              横截面和轴线是相互垂直的。

直  杆：轴线为直线。

    ◇等直杆：轴线为直线，横截面相同。

曲  杆：轴线为曲线。

3. 杆件变形基本形式

（1）轴向拉压

外力特点：外力的作用线与轴线重合杆件的长度发生伸长或缩短。

变形特点：起吊重物的钢索、桁架的杆件、液压缸的活塞等

（2）剪切

外力特点：大小相等、方向相反、相互平行的力。（力的作用线靠得很近）

变形特点：受剪杆件的两部分沿外力作用方向发生相对错动。

（3）扭转

外力特点：一对大小相等、方向相反的力偶，力偶作用面垂直于杆轴线

变形特点：杆件的任意两个横截面发生绕轴线的相对转动。汽车的传动轴、电机和水轮机的主轴等

（4）弯曲

外力特点：外力或者外力偶矩矢垂直于轴线。

变形特点：杆件轴线由直线变为曲线。

                图片来源网络，仅供教学使用。
