本节主要内容

4.2  剪力和弯矩 剪力图和弯矩图

一、基本概念

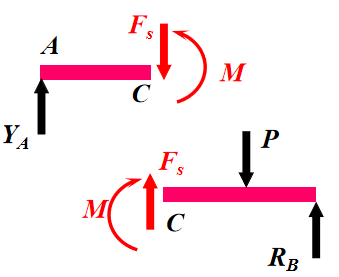

1. 弯曲内力

（1）弯矩M：与横截面垂直的分布内力系合成的力偶矩。

（2）剪力Fs：与横截面相切的分布内力系的合力。

【弯曲内力的正负规定】

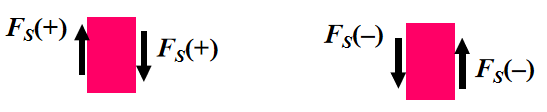

①剪力FS: 绕研究对象顺时针转为正剪力；反之为负。

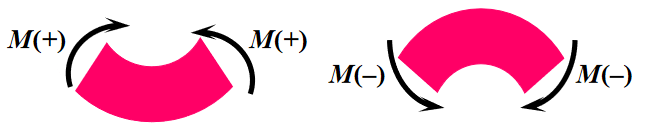

②弯矩M：使梁变成凹形的为正弯矩；反之为负。

八字口诀:    剪力左上右下为正；弯矩左顺右逆为正。

2. 内力方程：内力与截面位置坐标（x）间的函数关系式。

3. 剪力图和弯矩图

4.求解步骤

①求支反力

②写出内力方程

③根据方程画内力图
