2.10  剪切和挤压

一. 连接件的概念

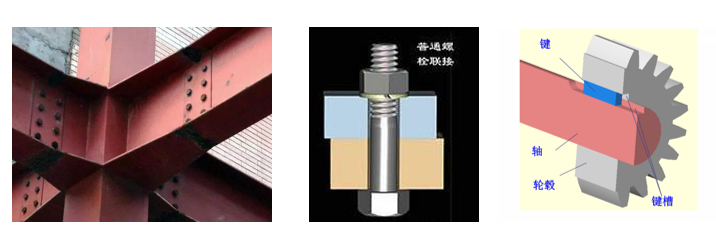

1.连接件: 在构件连接处起连接作用的部件。例如：螺栓、铆钉、键等。

二. 连接件的受力特点和变形特点

连接件： 尺寸不大，变形和应力分布比较复杂，很难从理论上计算真实工作应力。

工程中采用简化分析方法：

1.对连接件的受力与应力分析进行合理的简化，

2.计算出受力部分的“名义应力”；

3.对同类连接件进行破坏实验，

4.采用同样的计算方法，由破坏载荷确定材料的极限应力。

实践表明：这样的简化分析方法可以满足工程实际的需要。

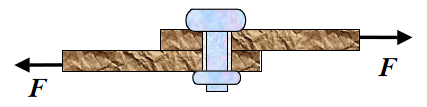

① 螺栓

 特点：传递力，可拆卸。

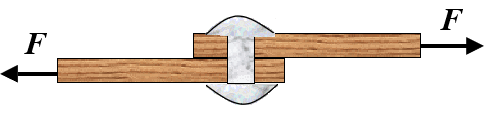

② 铆钉

特点：传递力，不可拆卸。

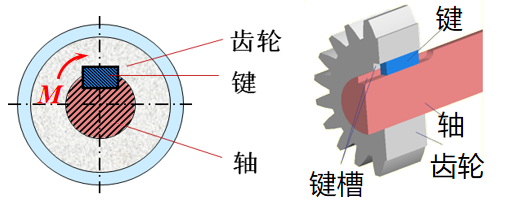

③ 键

特点：传递扭矩。

3. 连接处三种破坏形式

①剪切破坏

铆钉：沿剪切面剪断 。

②挤压破坏

铆钉、钢板：在相互接触面上因挤压而使连接松动，发生破坏。

③拉伸破坏

 钢板：铆钉孔处，截面积减小，应力增大，易在连接处拉断。

三. 剪切的实用计算

假设切应力在整个剪切面上均匀分布，等于剪切面上的平均应力。

剪切强度条件：

工作应力不得超过材料的许用应力。

四.  挤压的实用计算

挤压：构件局部面积的承压现象。

假设挤压应力在有效挤压面上均匀分布。

挤压强度条件：

工作挤压应力不得超过材料的许用挤压应力。
