 2.9  应力集中

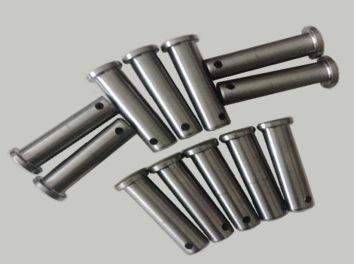

由于实际需要，有些零件必须有切口、切槽、油孔、螺纹、轴肩等，以致在这些部位上截面尺寸发生突然变化。

实验结果和理论分析表明，在零件尺寸突然改变处的横截面上，应力并不是均匀分布的。

一. 应力集中

因杆件外形突然变化，而引起局部应力急剧增大的现象。

 二. 理论应力集中系数

：发生应力集中的截面上的最大应力

：截面上按净面积算出的平均应力

三.  实验结果表明

1. 尺寸变化越急剧(角越尖、孔越小)，应力集中的程度越严重。

2. 不同类型的材料对应力集中的敏感程度不同。

用塑性材料制成的构件在静载作用下，可以不考虑应力集中的影响。

用脆性材料制成的构件，应尽量避免应力集中造成的危害，尽可能避免带有尖角的孔、槽，在阶梯轴的轴肩处以圆角过渡，尽量使圆弧半径大一些。

3. 如果构件受周期性变化的应力或受冲击载荷作用时，不论塑性或者脆性材料，应力集中都会对构件的强度产生严重影响。

                                            图片来源网络，仅供教学使用。
