本节主要内容

2.2   轴向拉伸或压缩时的应力

一. 变形规律实验及平面假设

1. 变形规律实验

2. 平面假设：变形前原为平面的横截面在变形后仍为平面，且仍垂直于轴线。

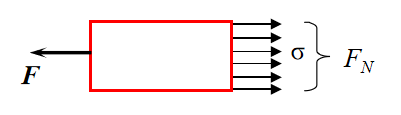

二. 轴向拉伸或压缩时横截面上的应力

轴力引起的正应力在横截面上均布。拉应力为正，压应力为负。

【公式的应用条件】

直杆、外力合力与轴线重合、杆的截面无突变、截面到载荷作用点有一定的距离。

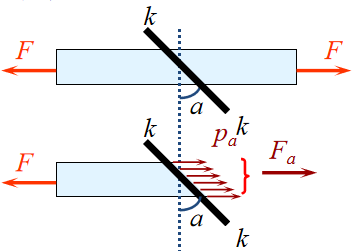

三. 轴向拉伸或压缩时斜截面上的应力

可以证明：轴力引起的应力在斜截面上均布。
