本节主要内容

2.1  轴向拉伸或压缩时的内力

一. 轴向拉压的概念

1.外力特点：外力的合力的作用线与杆件轴线重合。

2.变形特点：轴向拉伸：轴向伸长，横向缩短。轴向压缩：轴向缩短，横向变粗。

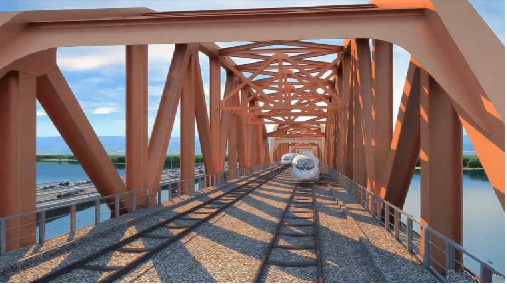

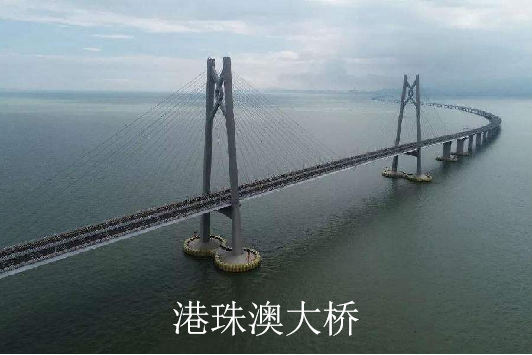

二. 轴向拉压的工程实例



                              图片来源网络，仅供教学使用。

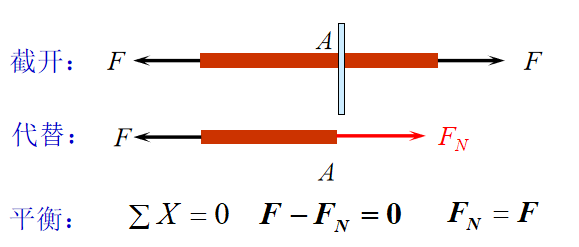

三. 轴向拉压时横截面的内力

1. 轴向拉压时杆件横截面上内力的合力FN 的作用线与轴线重合，所以FN 称为轴力

2. 轴力的正负规定

FN 与外法线同向, 为正 (拉力)。

FN 与外法线反向, 为负 (压力)。

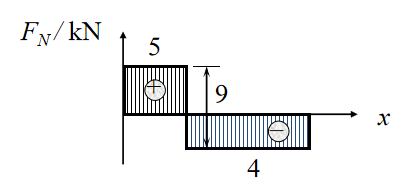

四. 轴力图——轴力的图像表示

1. 定义：表示轴力沿轴线方向变化的图形。

2.  绘制步骤：

(1) 求各段轴力

(2) 绘制轴力图

a.  建立FN-x坐标系，FN为轴力，x 为横截面位置.

 b.  将各段轴力标在FN -x坐标系中，正的绘在x轴上侧，负的绘在x轴下侧。

 c.  标上数值和单位。

3.  轴力图的意义

①直观反映轴力与截面位置变化关系；

②确定最大轴力的数值及其所在横截面的位置，即确定危险截面位置，为强度计算提供依据。
