普通生物滤池和塔式生物滤
生物滤池是生物膜法流程中的主要组成部分，在生物滤池中，废水中的有机物得到降解、转化、无害化。随着生产实际经验的积累，以及科学的发展，生物滤池已出现多种形式。如今生物滤池已经是普通生物滤池、塔式生物滤池、转盘式生物滤池、浸没曝气式生物滤池的统称。
一、普通生物滤池
最早使用的一种连续运行滤池，又称洒滴滤池，是一种固定型的生物滤床。废水周期性地在滤床上部喷洒，并让废水通过滤床，使废水得到净化。
1.生物滤池的构造(结合示教板进行教学)

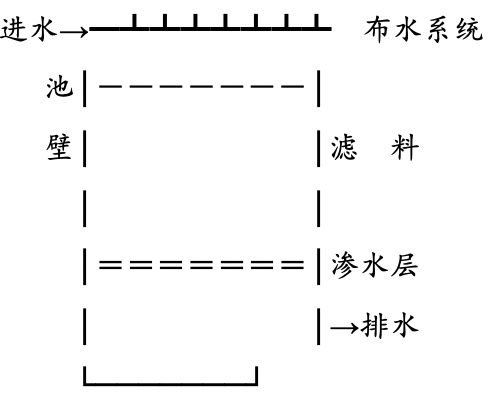

生物滤池有三大部分组成：滤床、布水系统、排水系统。
(1)滤床
滤床是生物滤池的主要组成部分。废水通过滤床，污染物得到净化。实际上它是一个生化反应器。
滤床内填充着许多滤料(也叫填料)，微生物就固着在滤料上生长，因此滤料的性能对废水的处理有很大的影响。
要求滤料有如下性能：
①比表面积大
②孔隙率高
③材质轻、强度高
④性质稳定
⑤无毒、价廉
焦碳等作滤料，直径在3--8厘米左右，比表面积65--100m2/m3之间。如今采用塑料(如聚氯乙烯等)作滤料(波纹板、蜂窝板)比表面积达200m2/m3，且质轻，强度高，耐蚀，孔隙率在90％以上，改善了通风条件，处理能力大大提高。
(2).布水设备
布水的目的：使污水能较均匀地分布在整个滤池表面。
布水器分二类,即固定式布水器和旋转式布水器。
固定式布水器：(普通低负荷生物滤池) 由馈水池，虹吸装置，布水管道和喷嘴组成。实际工作中较少采用。其工作原理见教材P208。
旋转式布水器：(普通高负荷生物滤池) 布水器的中央是一根空心的立管，且与底部进水管连接，布水横管一测开有小孔(10--15mm,开孔的原则力求整个池面布水均匀)，当污水喷出孔口时，作用横管的反作用力推动布水器绕立管旋转，均匀布水。(见P205)
(3)排水系统
作用：①收集滤池流出的处理水与生物膜 ②保证通风 ③支撑滤料
组成：池底、排水假底(渗水顶板)、集水沟。
2.普通低负荷生物滤池
普通低负荷生物滤池的运行流程是生物膜法的最早工艺流程，前已涉及即：进水─→初沉池→生物滤池→二沉池→出水
这种生物滤池的滤料采用石质块状滤料(碎石、炉渣等)，容积大，孔隙率小。考虑到滤池的通风和滤池基础，滤池一般高度在2米左右，因而束缚了它的工作能力。其运行参数为：
有机负荷率：0.1--0.3公斤BOD5/m3日
水力负荷率：1--5m3/m2日
处理效率：85--90％
该工艺处理出水水质较好，出水中可以检验出硝酸盐，污泥量少，但占地面积大。
3.普通高负荷生物滤池
普通高负荷生物滤池是在普通低负荷生物滤池的基础上发展起来的。在普通低负荷生物滤池的工艺流程中，增加回流工序就形成普通高负荷生物滤池的工艺流程。
由于有了回流(提问：回流的作用)，含有不同浓度的有机物废水，就可以稀释成需要的浓度和水量，以适合处理的要求。这样就提高了有机负荷率和水力负荷率。由于负荷率的提高，处理有机物的稳定程度就不及低负荷生物滤池，产生的污泥较多，出水中无硝酸盐，相对说来出水水质较差。崐其运行参数如下：
有机负荷率：0.5--1.0kgBOD5/m3.d
水力负荷率：9--40m3/m2.d
处理效率： 80--90％
二、塔式生物滤池
1、特点
塔式生物滤池是一种池身较高、按高负荷率运行的生物滤池(1951年由东德舒尔兹所创)。由于池身增高(8-25m)，提高了通风条件(滤内外温度差大)，从而有了提高滤池处理能力的可能性。塔式生物滤池犹如几个普通生物滤池串联运行，这样它和普通生物滤相比较，相同的负荷率下运行，它可以提高处理效率；达到同一处理效率的情况下，它可以提高负荷率；若按同一的负荷率下运行，它可以缩小占地面积。
塔式生物滤池不同的高度有不同的生物相，上层由于有机物营养丰富，微生物主要以细菌为主；中层除有大量的细菌外，原生动物数量逐渐增多；下层由于营养物的减少，游离的细菌少，原生动物数量多，也出现后生动物。因此可以说，滤料上层主要起着吸附、去除有机物的作用；而下层主要起着稳定有机物和进一步改进水质的作用。
滤池增高─温差大─通风好─供氧充分─提高处理效率
2、塔式滤池的构造
塔式滤池的构造类似普通生物滤池，主要是高度上的差异而已。结构的主要特点就是滤床分层建造。
(1)滤床:分层建造，每层2m，且用穿孔板隔开；设检修孔；滤料大多采用人造滤料；滤池高度8--25米；滤池直径∶高度＝1∶(8--6)；进水BOD5控制在500mg/L以下； (普通生物滤池进水BOD在200以下COD在400以下)。
(2)布水设备:大多采用园形，转式的,为防风力影响，滤壁高出滤床0.5米。
(3)排水系统:滤床底层栅板与滤床底板之间，设置排水系统。为保证良好的通风，底层栅板与排水水位之间应有足够净空，一般为0.5米。通风孔总面积不小于滤床截面积的7.5--10％。有些塔式生物滤池为加强通风，采用顶部抽风。
无论是普通生物滤池和塔式生物滤池，都难避免滤床堵塞的问题，为此对进水浓度有一定的限制(普通BOD5＜200mg/L、塔式BOD5＜500mg/L)。为了克服这一缺点，通过人们不断的研究，1954年在西德Heilbroun城市建成了第一座转盘式生物滤池。它克服了滤池易堵的缺点，因此受到人们的重视和采用。
生物转盘
生物转盘是从普通生物滤池而来，膜的形成、生长及其降解有机物的机理与生物滤池基本一样。主要的区别是：它以一系列的盘片代替固定式的滤料，一部分浸在污水中，通过不断转动与污水接触，氧则是在盘片转出水面后与空气接触时，从空气中吸取。
一、特点
由于不断浸润的运行方式，加上直接从大气中取氧，使得转盘上微生物量很大(50g/m2盘面)，折合成氧化槽混合液浓度10000-20000 mg/L。
由于生物量高，引起F/M比值小(0.002-0.5)，从微生物的生长曲线中可知，生物处于内源呼吸期，因此，产生的污泥量少，处理效果好，不易堵，无污泥膨胀，耐冲击负荷，无需污泥回流，运行可靠，进水的BOD5可高达1000毫克/升。
由于直接从空气中吸氧，运行费低(无机械消耗费用)，管理方便。
但生物转盘工艺占地面积大，卫生条件差，转轴易损，转盘易坏，维修不便，冬天需要保温措施。
二、生物转盘的结构
生物转盘的结构主要由盘片、氧化槽、转轴及驱动装置组
1.盘片
要求：质轻、耐蚀、坚硬、不易变形。 材质：塑料、玻璃钢、竹片。
形状：平板、玻纹状、多孔状。 直径：1--3米(太大，制作困难易变形)。
盘片厚：0.7--20毫米(太厚占有效容积)。
盘间距：15--20毫米(太大占有效容积，太小影响通风)。
2.氧化槽
考虑到沉淀物冲刷与排除，氧化槽做成半园形，且盘片边缘到槽的距离一般在20--50mm，槽内水面在转轴下15--20mm。氧化槽通常用混凝土或钢板制成。
3.转轴与驱动装置
轴直径：50-80mm 轴长度：3--7.5米
转 速：0.8--3.0米/分 线 速：小于20米/分
转盘的转动有二个方法，机械驱动和空气驱动.机械驱动是通过减速器来达到要求的；空气驱动是利用盘体外周加设一个空气驱动装置，通过释放器调节转盘速度。空气驱动器提供了氧源，有利于生物膜的生长。
三、生物转盘的组合形式
单轴单级式：
┌────────┐
─┼┼┼┼┼┼┼┼┼┼─
└────────┘
单轴多级式
┌───┬┬───┐
─┼┼┼┼┼┼┼┼┼┼─
└───┴┴───┘
多轴多级式：
┌───┬┬───┐
─┼┼┼┼┼┼┼┼┼┼─
├───┼┼───┤↑
─┼┼┼┼┼┼┼┼┼┼─
└───┴┴───┘
混合多级式：
┌───┐ ┌───┐
→ ┼┼┼┼┼ → ┼┼┼┼┼
└───┘ └───┘↓┌───┐
→ ┼┼┼┼┼ →
┌───┐ ┌───┐↑└───┘
→ ┼┼┼┼┼ → ┼┼┼┼┼
└───┘ └───┘ (株州麻纺厂采用此流程)
