• 比较指令

• 传送指令

• 移位指令

• 交换指令

一、比较指令

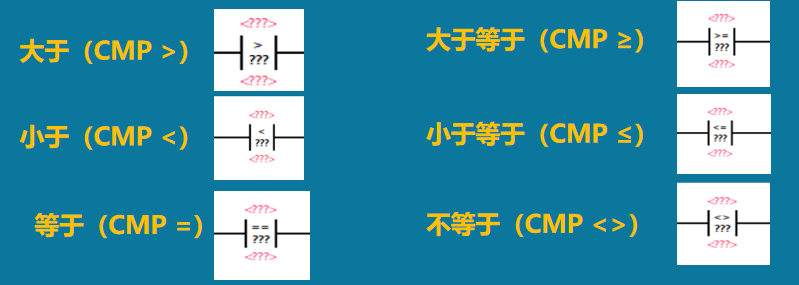

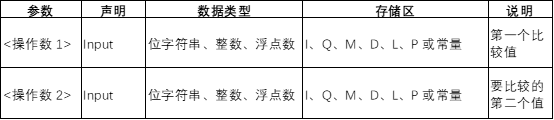

用来比较数据类型相同的两个操作数IN1和IN2的大小。6个比较指令如下：

注：

比较语句将影响状态字中的状态位 CC 1、CC 0、OV 和 OS。

比较语句的状态位（CC 1 和 CC 0）设置与比较关系无关。

使用无效浮点数时，状态位 CC 1、CC 0、OV 和 OS 将置位为“1”。

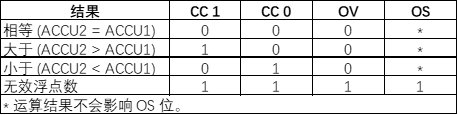

下表列示了如何通过比较语句设置状态位：

注意：

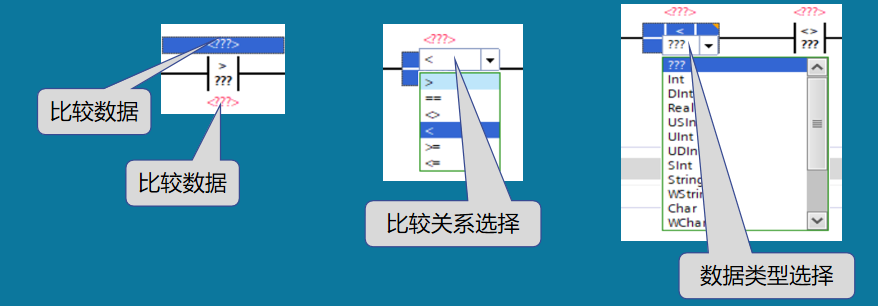

比较指令的使用：相比较的两个数IN1和IN2的数据类型必须相同。当数据IN1和IN2满足比较关系式给出的条件时，等效触点接通；否则，等效触点断开。操作数可以是I、Q、M、L、D存储区中的变量或常数。

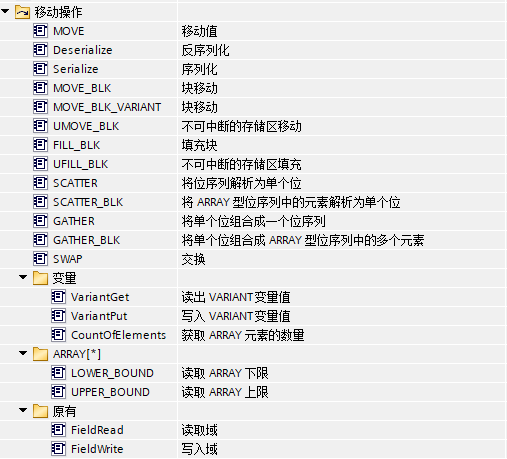

二、传送指令（MOVE，MOVE_BLK，UMOVE_BLK，SWAP）

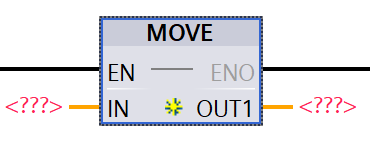

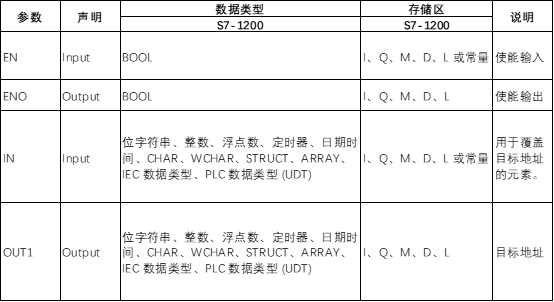

MOVE：可以使用“移动值”指令，将 IN 输入处操作数中的内容传送给 OUT1 输出的操作数中。始终沿地址升序方向进行传送。如果满足下列条件之一，使能输出 ENO 将返回信号状态“0”。

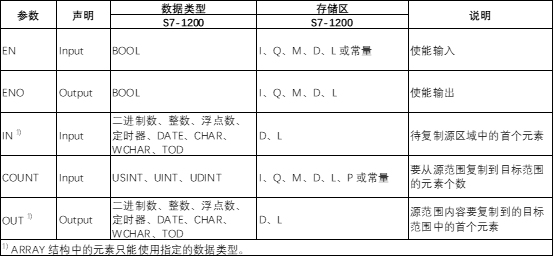

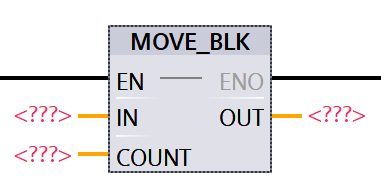

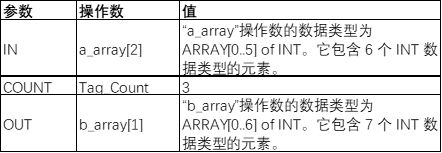

MOVE_BLK：可以使用“块移动”指令将一个存储区（源范围）的数据移动到另一个存储区（目标范围）中。使用参数 COUNT 可以指定将移动到目标范围中的元素个数。可通过输入 IN 中元素的宽度来定义元素待移动的宽度。仅当源范围和目标范围的数据类型相同时，才能执行该指令。如果满足下列条件之一，使能输出 ENO 将返回信号状态“0”。

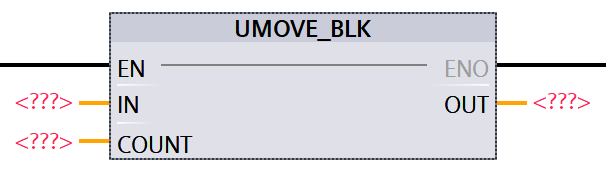

UMOVE_BLK：“不可中断的存储区移动”将一个存储区（源范围）的数据移动到另一个存储区（目标范围）中。该指令不可中断。使用参数 COUNT 可以指定将移动到目标范围中的元素个数。可通过输入 IN 中元素的宽度来定义元素待移动的宽度。

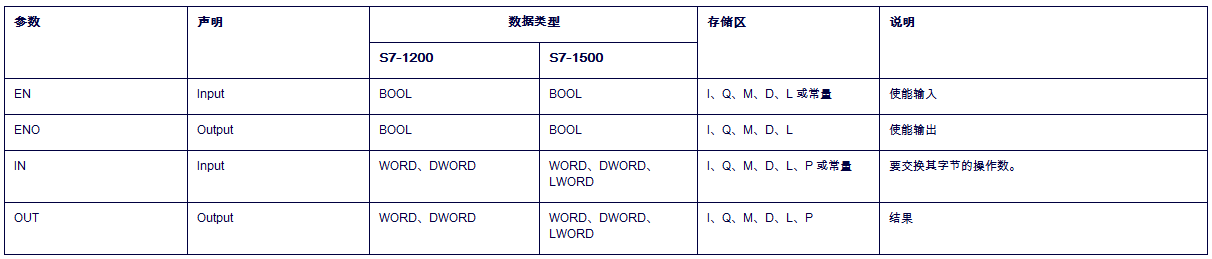

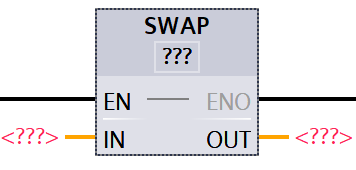

SWAP：可以使用“交换”指令更改输入 IN 中字节的顺序，并在输出 OUT 中查询结果。

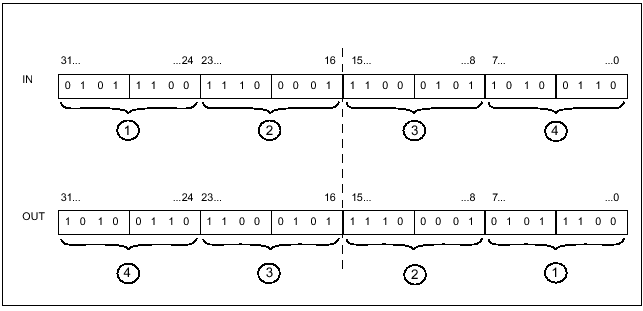

下图说明了如何使用“交换”指令交换数据类型为 DWORD 的操作数的字节：

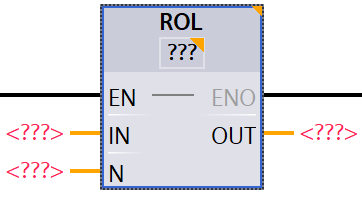

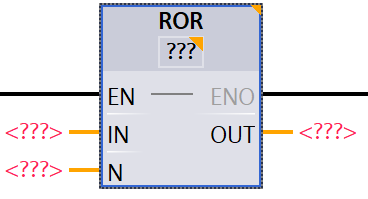

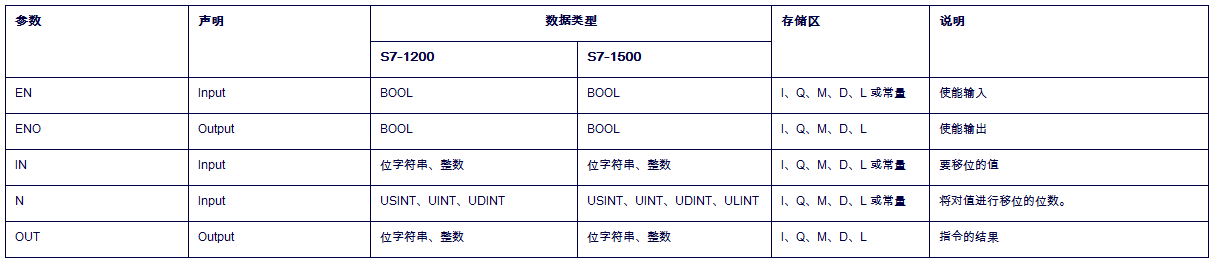

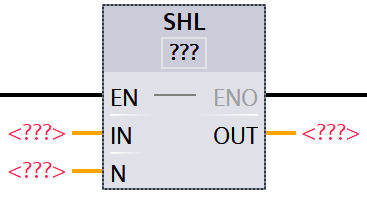

三、移位和循环指令

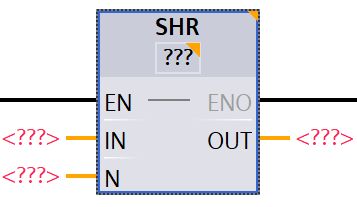

备注：SHR知识点错误，前面补0

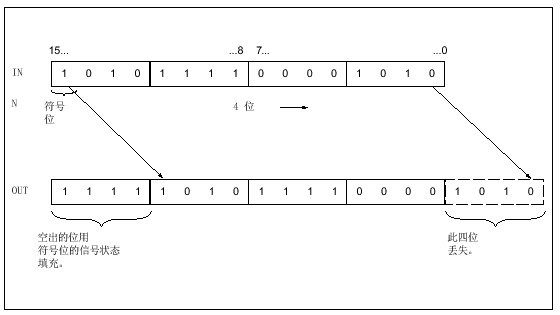

             举例：将整数数据类型操作数的内容向右移动 4 位

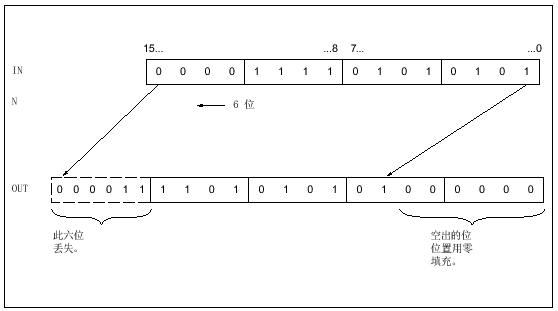

         举例：将 WORD 数据类型操作数的内容向左移动 6 位

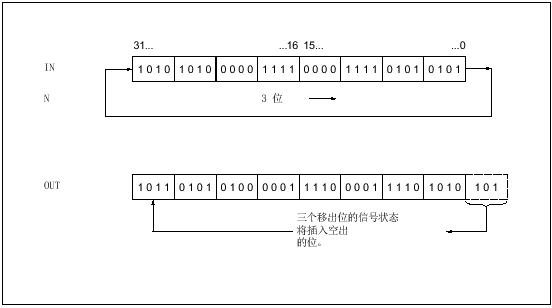

         举例：将 DWORD 数据类型操作数的内容向右循环移动 3 位

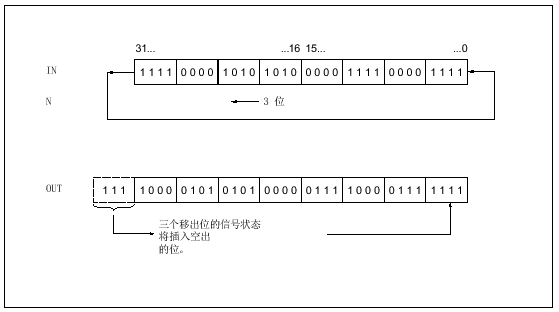

       举例：将 DWORD 数据类型操作数的内容向左循环移动 3 位

四、举例

彩灯循环的PLC控制设计
