• 脉冲定时器指令TP Time

• 举例

IEC定时器的数据（设定值、当前值等）存储在指定的数据块中，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。 在调用定时器指令时会自动创建数据块，也可手动创建。定时器的时间值是32位的双整数（DInt），默认单位为毫秒（ms）。最大定时值为T#24D_20H_31M_23S_647MS。

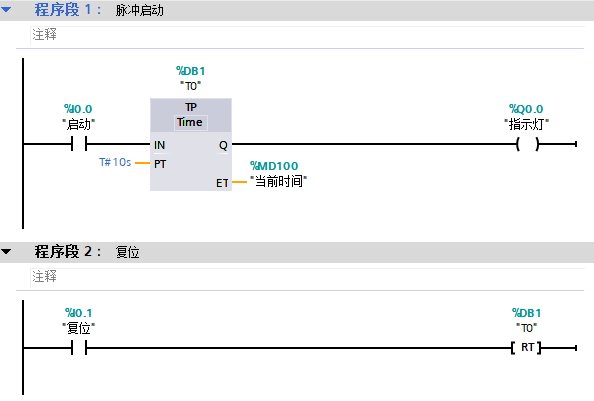

1.1 生成脉冲指令TP Time

使用“生成脉冲”指令，可以将输出 Q 设置为预设的一段时间。

当输入 IN 的逻辑运算结果 (RLO) 从“0”变为“1”（信号上升沿）时，启动该指令。

指令启动时，预设的时间 PT 即开始计时。无论后续输入信号的状态如何变化，都将输出 Q 置位由 PT 指定的一段时间。

当 PT 正在计时时，在 IN 输入处检测到的新的信号上升沿对 Q 输出处的信号状态没有影可以扫描 ET 输出处的当前时间值。

该定时器值从 T#0s 开始，在达到持续时间 PT 后结束。如果 PT 时间用完且输入 IN 的信号状态为“0”，则复位 ET 输出。

如果在程序中未调用该指令（如，由于跳过该指令），则 ET 输出会在超出时间 PT 后立即返回一个常数值。

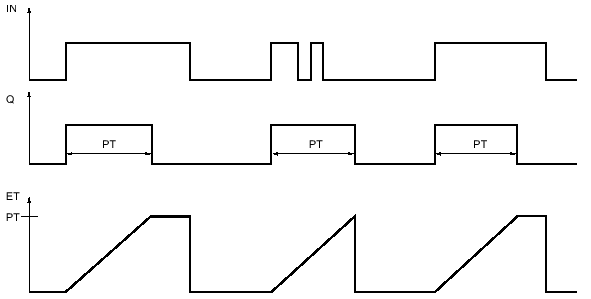

在输入信号IN的上升沿，Q输出为1时，开始输出一个脉冲，在达到预置的时间时，Q输出变为0。

1.2 举例

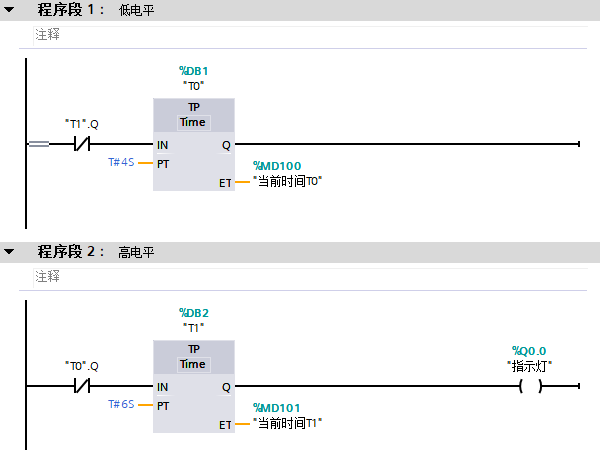

采用脉冲定时器指令TP设计输出脉冲周期和占空比可调的振荡电路。要求：接通6s，断开4s（闪烁电路）
