• 系统存储器（例如MB10）

• 时钟存储器（例如MB0）

在PLC的设备视图中的CPU的“属性”项中，可以设置系统存储器和时钟存储器，并且可以修改系统存储器和时钟存储器字节的地址，默认的系统存储器字节的地址为MB1，时钟存储器字节的地址为MB0。本案中选用MB10为系统存储器字节的地址，时钟存储器字节的地址采用默认值。

                               图为组态系统存储器和时钟存储器

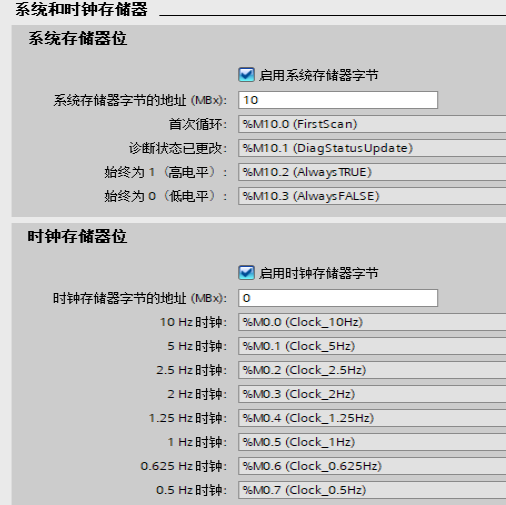

                                    图为修改后的组态系统存储器和时钟存储器

一、系统存储器字节

系统存储器字节提供了以下4个位，用户程序可通过以下变量名称引用这4个位。

M10.0（FirstScan，即首次循环）在Startup（启动）组织块执行完成后的的第一个扫描周期内，该位设置为1，在执行完成第一次扫描，第二次扫描开始后“首次循环”位将置为0。用途之一是调用初始化子程序。

M10.1（DiagStatusUpdate，即诊断状态已更改），在CPU记录了诊断事件后的一个扫描周期内，该位设置为1。由于直到首次循环OB组织块执行结束，CPU才能置位“DiagStatusUpdate”位，因此用户程序无法检测在启动OB执行期间或首次程序循环OB执行期间是否发生过诊断故障。

M10.2（AlwaysTRUE，即始终为1），常通标志。

M10.3（AlwaysFALSE，即始终为0），常闭标志。

二、时钟存储器

周期脉冲指令（0.5~10Hz）。CPU从STOP模式切换到STARTUP模式时初始化这些字节。时钟存储器字节各位在STARTUP和RUN模式下会随CPU时钟同步变化。
