一、HMI相关知识
(1)人机界面
人机界面产品由硬件和软件两部分组成,硬件包括处理器(如CPU)、显示单元(如显示器)、输入单元(如鼠标、键盘)、通讯接口(如网卡)和数据存储单元等,其中处理器的性能决定了HMI产品性能的高低,是HMI的核心单元。

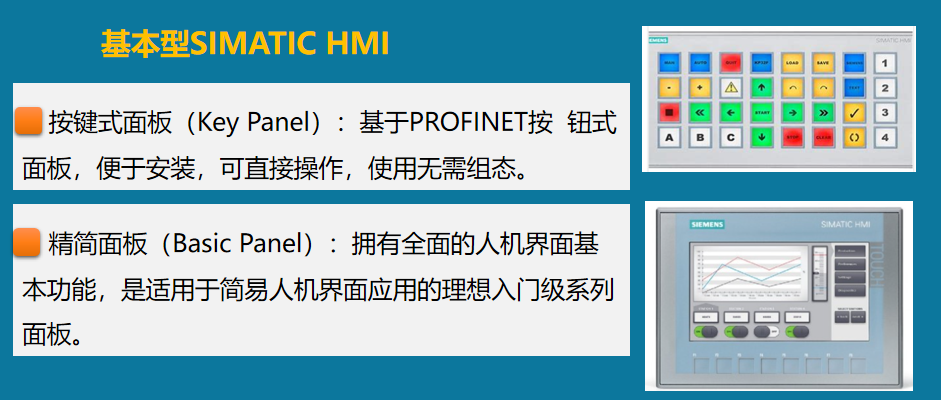

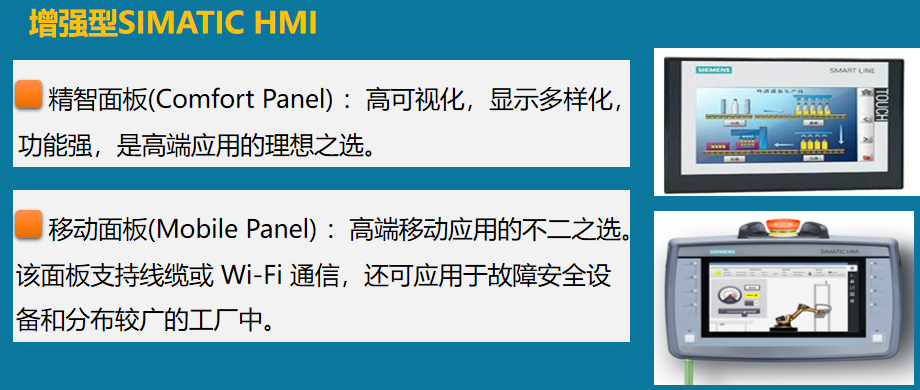

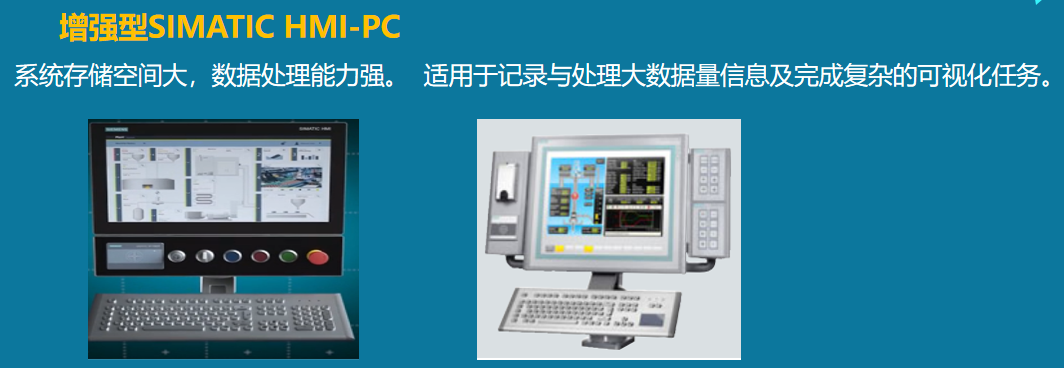

(2)西门子人机界面分类



技能点:
(1)精简画面组态

(2)添加HMI

(3)组态画面

知识点:
(1)人机界面
人机界面产品由硬件和软件两部分组成,硬件包括处理器(如CPU)、显示单元(如显示器)、输入单元(如鼠标、键盘)、通讯接口(如网卡)和数据存储单元等,其中处理器的性能决定了HMI产品性能的高低,是HMI的核心单元。
(2)西门子人机界面分类



技能点:
(1)精简画面组态

(2)添加HMI

(3)组态画面

二、HMI仿真
知识点:

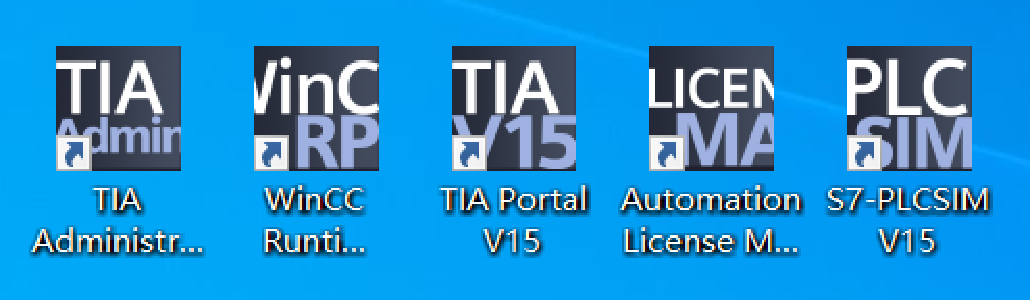

PLC与HMI在同一个博途项目中时,可以进行集成仿真。在没有PLC和HMI硬件时,可以安装“仿真/运行系统”组件来仿真HMI设备。需要下载相关软件。

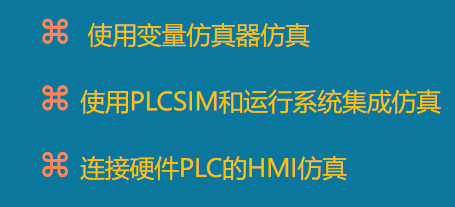

1.HMI仿真方法

2.有硬件PLC,没有HMI设备仿真
先设计HMI画面,建立计算机和S7 PLC的通信连接,然后用计算机模拟HMI设备的功能。这种测试为在线测试,可以减少调试时刷新HMI设备的闪存次数,节约调试时间,并且仿真效果与实际系统基本相同。
3.没有硬件PLC,HMI 仿真
保证装有PLCSIM仿真软件的前提下,先组态CPU和设计PLC程序,然后设计HMI画面,最后同时下载PLC程序和HMI进行仿真。
技能点:
HMI设计:建HMI变量表,不建时可以在画面中关联PLC变量,然后设计HMI画面,设置画面上的文本,图形属性,关联变量;最后下载PLC程序和HMI进行仿真,PLC在PLCSIM中仿真,HMI在WINCC中运行。
任务书:基于PLC的8路抢答器电路设计,要求以文档形式上交材料
设计一个八路抢答器,SB0为出题按钮,SB1-SB8为8个抢答器的按钮,SB9为复位按钮。当按下出题按钮后,对应的出题指示灯按1Hz闪烁,方可开始抢答。此后任何时刻按下一个抢答器的按钮,数码管上显示相应的数字1-8,出题指示灯灭,一旦抢答成功后,此后再按其余7个按钮,抢答无效。答题结束,同时按复位按钮SB9,对应的数码管灭,方可进行新一轮抢答。
一、绘制电路图

IO及变量分配表:

二、编写程序
要求:
1.H1和H8为显示对应抢答选手成功指示灯,H9为出题指示灯;

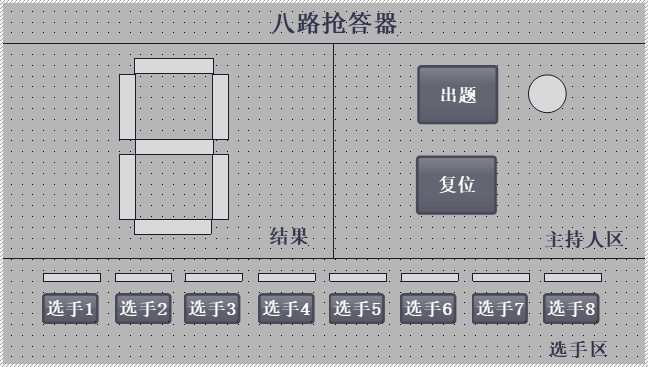

2.触摸屏显示七段数码管;
3.采用起保停思路和SR思路两种方式编程。

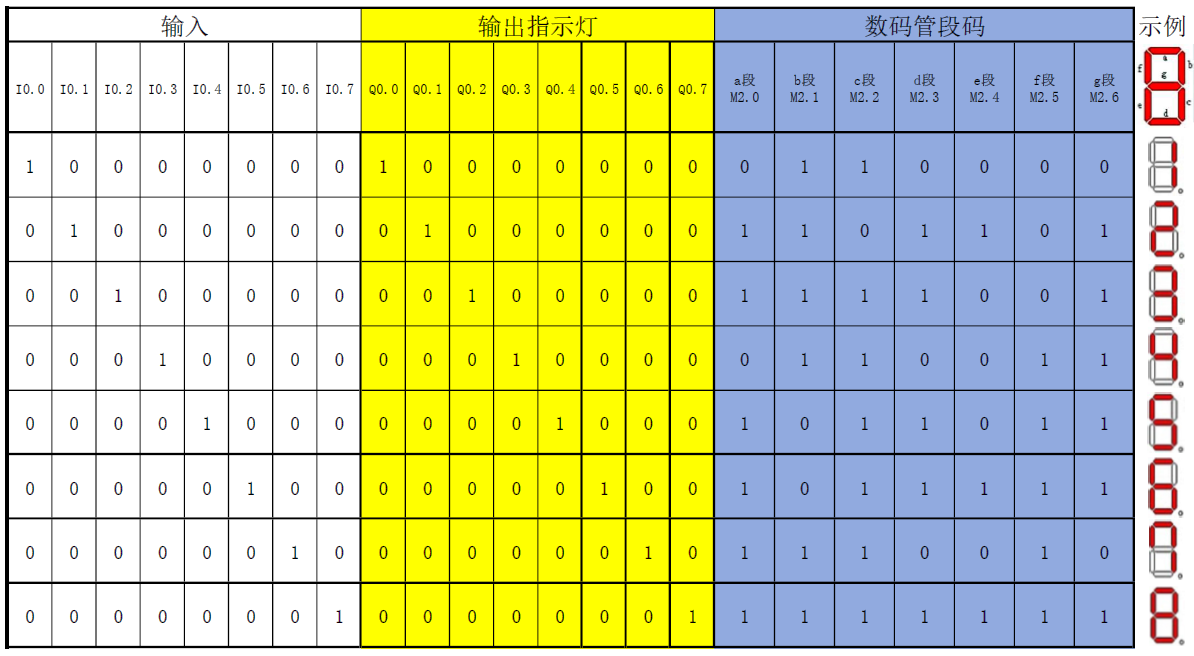

输入输出真值表

编程思路:
初始化。(将出题指示灯灭和数码管全灭)

出题和复位控制。(采用置位和复位)

输入与输出指示灯控制程序段。

输入与数码管显示控制段。
分析:
a段M2.0=Q0.1+Q0.2+Q0.4+Q0.5+Q0.6+Q0.7
b段M2.1=Q0.0+Q0.1+Q0.2+Q0.3+Q0.6+Q0.7

c段M2.2=Q0.0+Q0.2+Q0.3+Q0.4+Q0.5+Q0.6+Q0.7
d段M2.3=Q0.1+Q0.2+Q0.4+Q0.5+Q0.7

e段M2.4=Q0.1+Q0.5+Q0.7

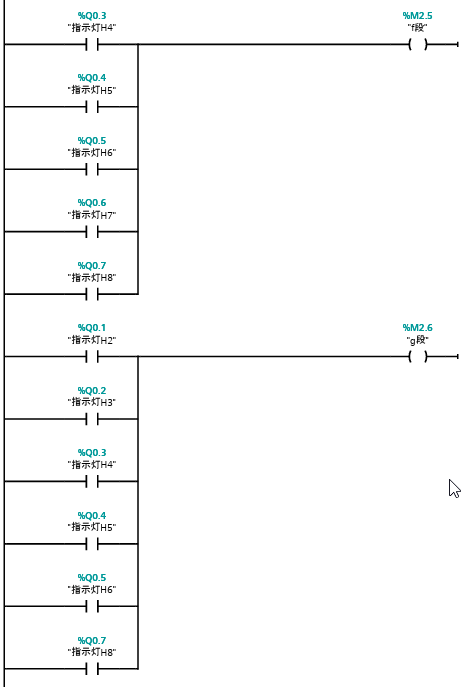

f段M2.5 = Q0.3+Q0.4+Q0.5+Q0.6+Q0.7
g段M2.6 = Q0.1+Q0.2+Q0.3+Q0.4+Q0.5+Q0.7


三、形成文档并提交作业
1、要求
内容包含:
项目题目【标题三】
一、任务描述【标题四】
二、IO分配表【标题四】
三、电路图【标题四】
四、程序【标题四】
五、总结【标题四】
注意:所有图采用题注形式
2、案例
3、教学视频
任务书:基于PLC的八路抢答器拓展电路设计,要求以文档形式上交材料
设计一个八路抢答器,SB0为出题按钮,SB1-SB8为8个抢答器的按钮,SB9为复位按钮。
要求:
1、当按下出题按钮后,对应的出题指示灯亮0.5s、灭0.5s闪烁,方可开始抢答。此后任何时刻按下一个抢答器的按钮,对应指示灯亮1s、灭1s闪烁,出题指示灯灭,表示抢答成功,此后再按其余七个按钮,抢答无效。答题结束,同时按SB9,方可进行新一轮抢答。
2、如果开始抢答后12s内无人应答,则该题作废,此时按任何一个抢答按钮均无效。按复位按钮后,方可进行新一轮抢答。
一、绘制电路图
1、电路图
二、编写程序
1、要求:
1.H1和H5为显示对应抢答选手成功指示灯,H6为出题指示灯;
2.触摸屏显示七段数码管;
3.采用起保停思路和SR思路两种方式编程。
2、案例
三、形成文档并提交作业
1、要求
内容包含:
项目题目【标题三】
一、任务描述【标题四】
二、IO分配表【标题四】
三、电路图【标题四】
四、程序【标题四】
五、总结【标题四】
注意:所有图采用题注形式
2、案例
3、教学视频
练习题1
用PLC实现异地控制:假设用三相异步电动机控制传送带,在传送带的起始端有两个按钮,分别为用于启动的SB1(常开)和用于停止的SB2(常闭)。在传送带的尾端也有两个按钮,分别为用于启动的SB3(常开)和用于停止的SB3(常闭)。要求能在任何一端启动或停止传送带。另外,当传送带上的工件到达尾端撞击位置传感器SQ1(常闭)使传感器动作时,传送带停止
练习题2
设计一个小车自动往返控制程序,小车的启动和停止分别受SB1、SB2的控制,若按下左行按钮,小车左行,左行到左侧行程开关SQ1处,小车自动返回;若按下右行按钮,小车右行,右行到右侧行程开关SQ2处,小车自动返回,如此循环。
