一、梯形图基本知识

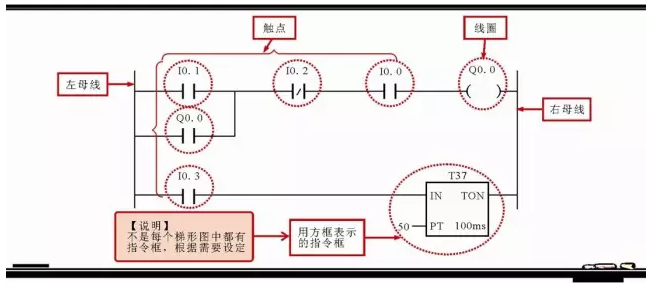

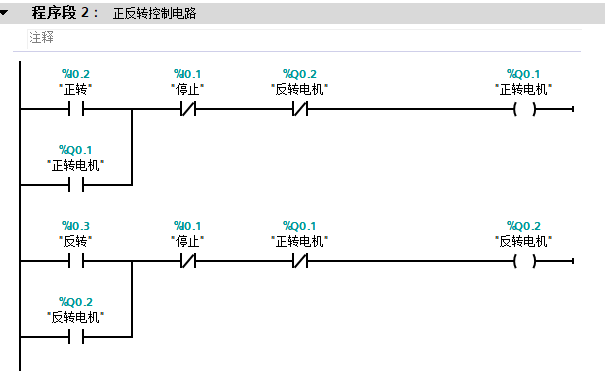

西门子PLC梯形图主要由母线、触点、线圈或用方框表示的指令框等构成的。

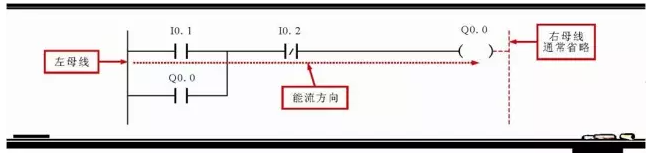

（1）母线

在西门子PLC梯形图中，左右两侧的母线分别称为左母线和右母线，是每条程序的起始点和终止点，也就是说梯形图中的每一条程序都是始于左母线，终于右母线的。

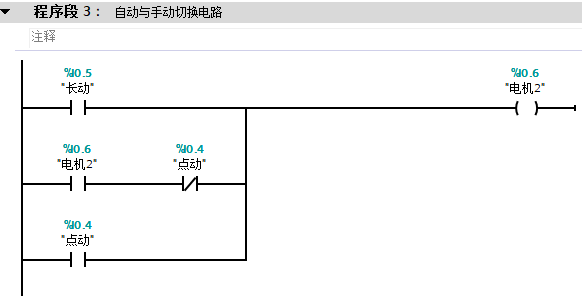

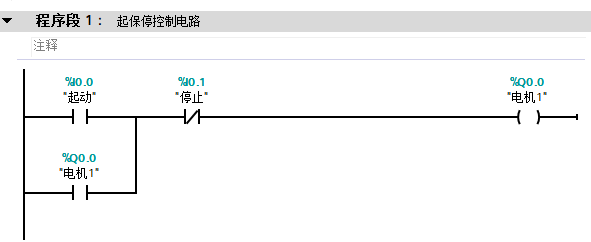

一般情况下，西门子PLC梯形图编程时，习惯性的只画出左母线，省略右侧母线，但其所表达梯形图程序中的能流仍是由左母线经程序中触点I0.1、I0.2、线圈Q0.0等至右母线中的过程。

（2）触点

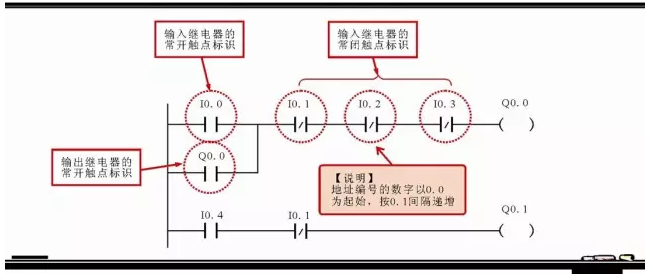

在西门子PLC梯形图中，触点可分为常开触点和常闭触点，其中常开触点符号为“-| |-”，常闭触点符号为“-|/|-”，可使用字母I、Q、M、T、C进行标识，且这些标识一般写在其相应图形符号的正上方。

（3）线圈

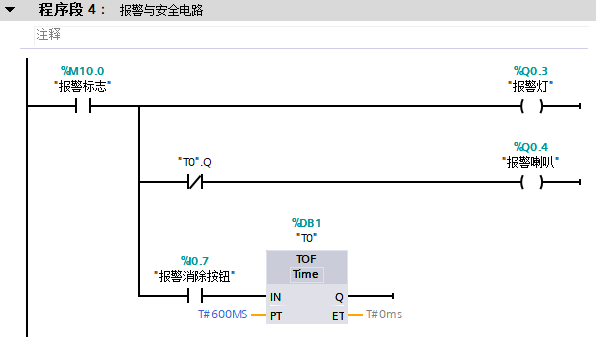

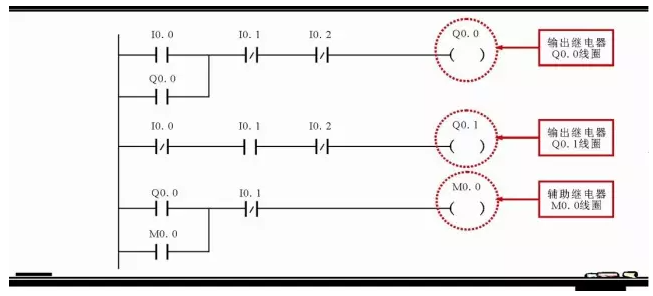

西门子PLC梯形图中的线圈符号为“-( )-”，可使用字母Q、M、SM等进行标识，且字母一般标识在括号上部中间的位置。

二、梯形图中程序规则

• PLC过程映像输入/输出、位存储器等软元件的触点在梯形图编程时可多次重复使用。

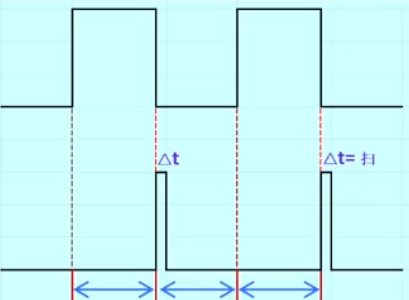

• 梯形图按自上而下，从左向右的顺序排列。每一逻辑行总是起于左母线，经触点的连接，然后终止于线圈输出或指令框，触点不能放在线圈的右边。

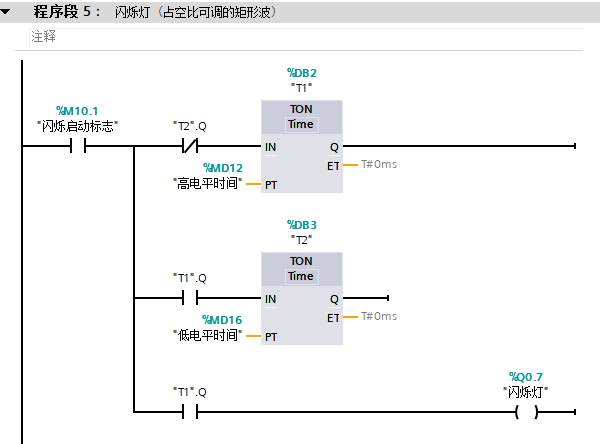

• S7-1200PLC线圈和指令盒可以直接与左母线相连，当然也可通过系统存储器字节中的M1.2连接。

• 应尽量避免双线圈输出。同一梯形图程序中，同一地址的线圈使用两次及两次以上称为双线圈输出。双线圈输出容易引起误动作或逻辑混乱，因此一定要慎重。

• 在梯形图中，不允许出现PLC所驱动的负载（如接触器线圈、电磁阀线圈和指示灯等），只能出现相应的PLC过程映像输出的线圈。

我们总结成并联移动规则、程序行的规则、短接处理规则、元件次数规则。下面进行分类说明。

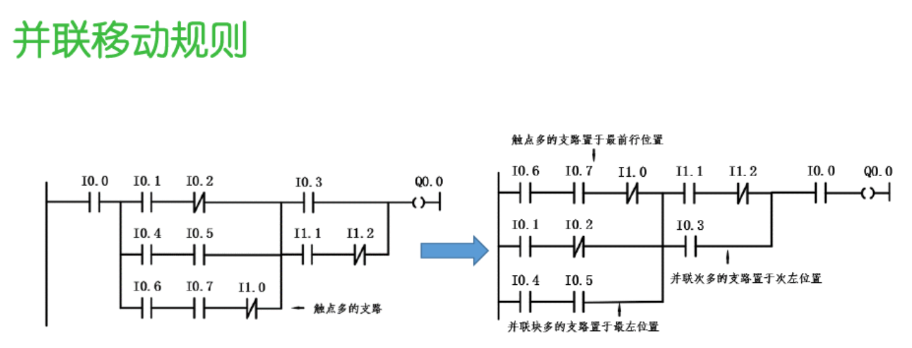

并联移动规则：在梯形图中，当多个线圈（或其他执行元件）并联时，要确保这些线圈在逻辑上是等效的，即并联的线圈应当有相同的逻辑功能。这样可以避免逻辑混乱和程序错误。

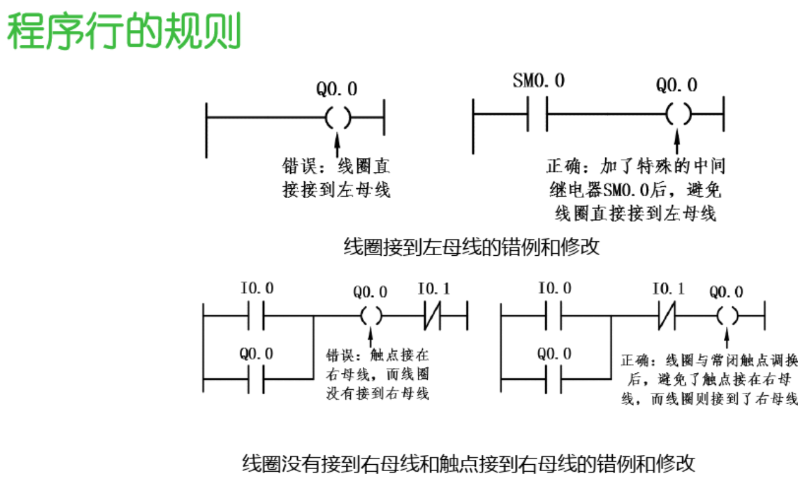

程序行的规则：程序行是梯形图中的逻辑语句，每个程序行表示一个逻辑功能或操作。在编写程序时，应确保每个程序行的逻辑清晰明确，不应出现逻辑混乱或多义性的情况。

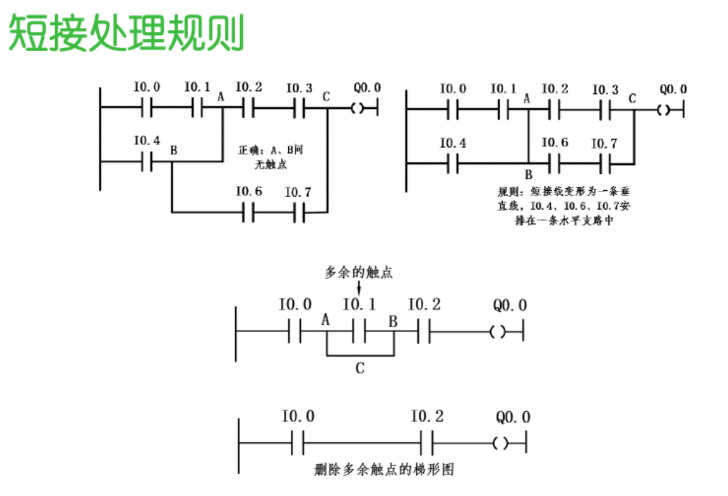

短接处理规则：在梯形图中，短接是指两个或多个逻辑线路在同一垂直线上交叉连接，这种情况会导致程序执行时的不确定性和错误。因此，应该避免在梯形图中出现短接，确保逻辑线路的清晰和正确连接。

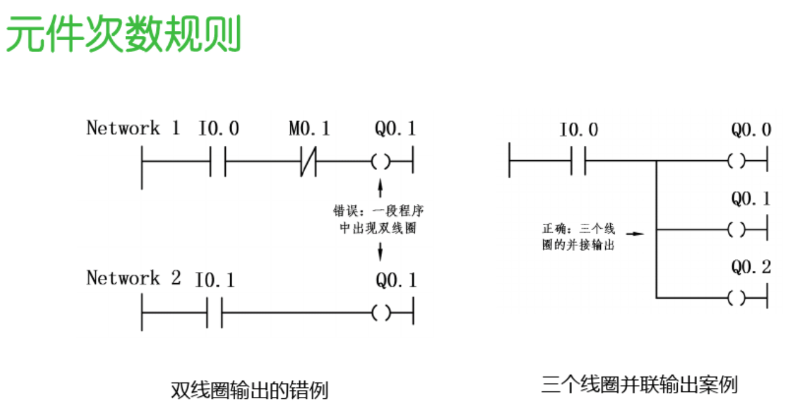

元件次数规则：在梯形图中，应控制每个逻辑线圈（或其他执行元件）的使用次数，避免过度使用或滥用元件，以保持程序的简洁性和高效性。同时，应合理地利用元件，避免浪费和冗余。

下一个版本修正意见：优化内容，优化页面。

三、编程规范

S7-1200 中的 LAD 编程规范通常包括以下几个方面：

模块化设计：将程序分解为模块，每个模块执行特定的功能。这有助于提高代码的可读性和维护性。

清晰的注释：在代码中添加清晰的注释，解释每个模块的功能、输入输出以及任何重要的算法或逻辑。

命名规范：使用具有描述性的变量名和标记名，以便易于理解和维护。

错误处理：在代码中考虑错误情况，并实现相应的错误处理机制，例如错误消息输出或系统状态更新。

代码重用：尽可能地重用代码片段，避免重复编写相似的功能。

调试和测试：在开发过程中进行充分的调试和测试，确保程序的正确性和稳定性。

性能优化：优化代码以提高性能和效率，例如减少循环次数或使用更有效的算法。

安全考虑：在设计和编写代码时考虑安全性，防止潜在的安全漏洞或攻击。
