一、基础知识

 1、二进制数

   二进制数的1位只能为0和1。用1位二进制数来表示开关量的两种不同的状态。如果该位为1，梯形图中对应的位编程元件的线圈通电、常开触点接通、常闭触点断开，称该编程元件为TRUE或1状态。该位为0则反之，称该编程元件为FALSE或0状态。二进制位的数据类型为BOOL（布尔）型。

  2、多位二进制数

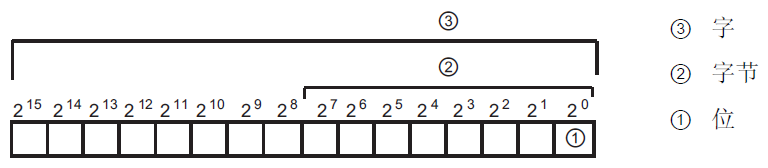

   多位二进制数用来表示大于1的数字。从右往左的第n位（最低位为第0位）的权值为2n。 2#1100对应的十进制数为1´23＋1´22＋0´21＋0´20 = 8+4 = 12。

   3、十六进制数

   十六进制数用于简化二进制数的表示方法，16个数为0～9和A～F（10～15），1位十六进制数对应于4位二进制数，例如2#0001 0011 1010 1111可以转换为16#13AF或13AFH。

   十六进制数“逢16进1”，第n位的权值为16n。16#2F对应的十进制数为2´161＋15´160＝47。

二、S7-1200支持的数据类型

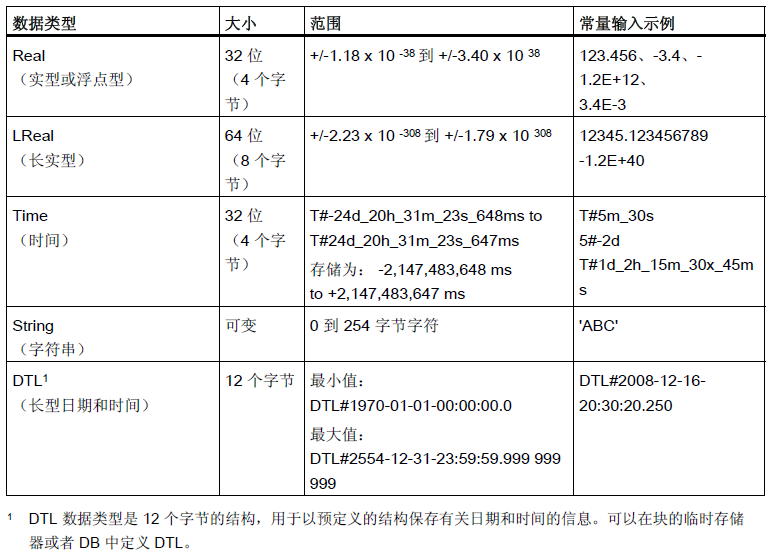

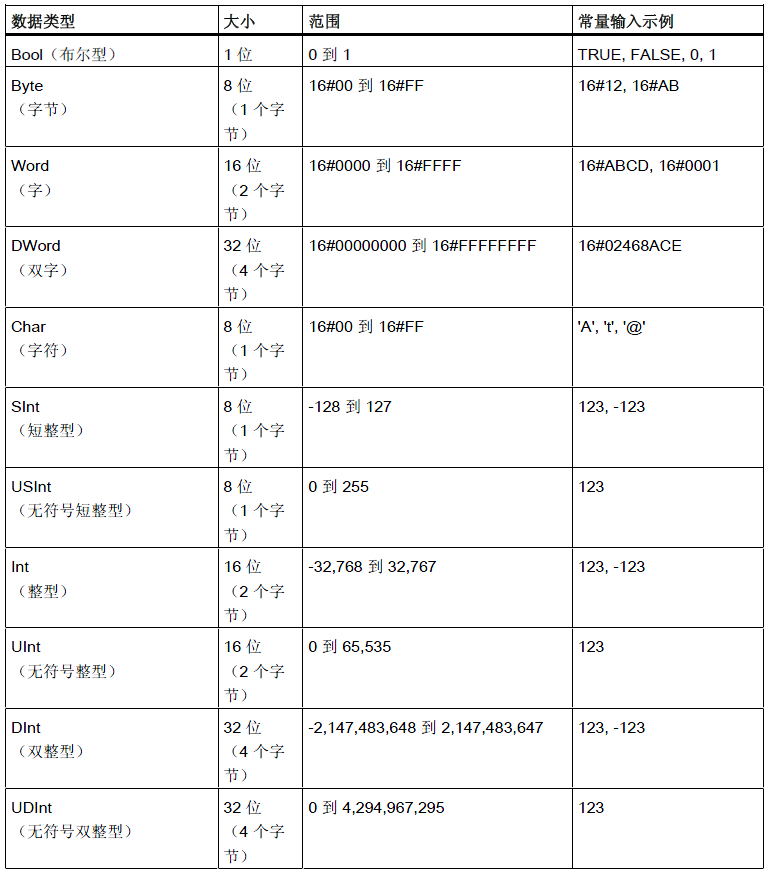

数据类型不仅指定数据元素的大小，而且还指定数据内各个位的结构。

说明：CPU 还支持 8 个字节一组构成“长实数”数据类型 (LReal)，用来存储极大或极精确的值。

                                                    存储单元示意图

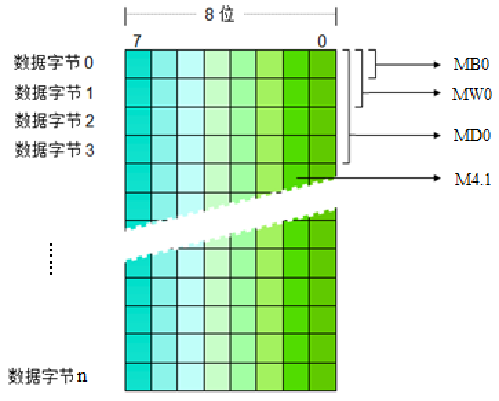

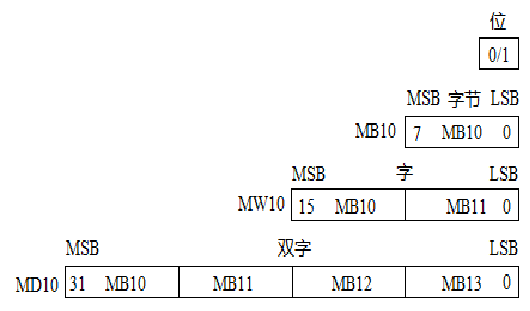

                                                字节、字和双字构成示意图

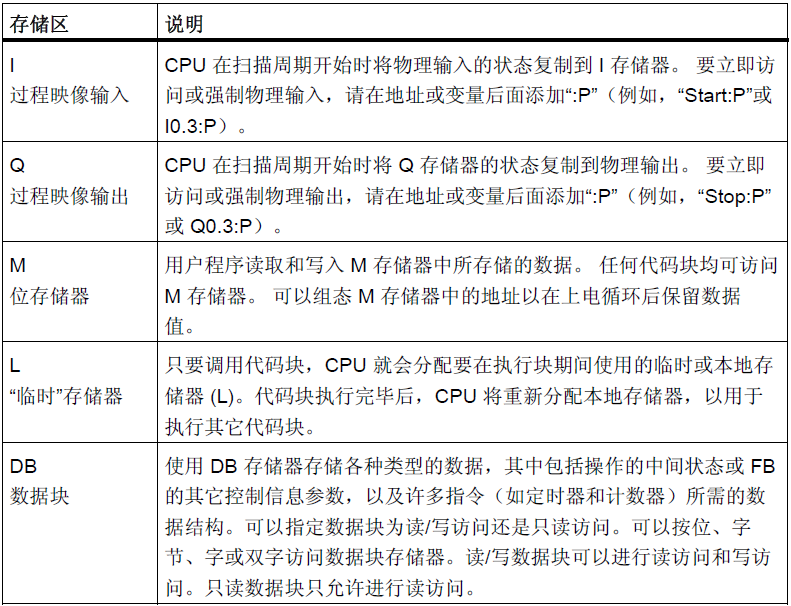

位存储单元的地址由字节地址和位地址组成，如I1.3，其中的区域标识符

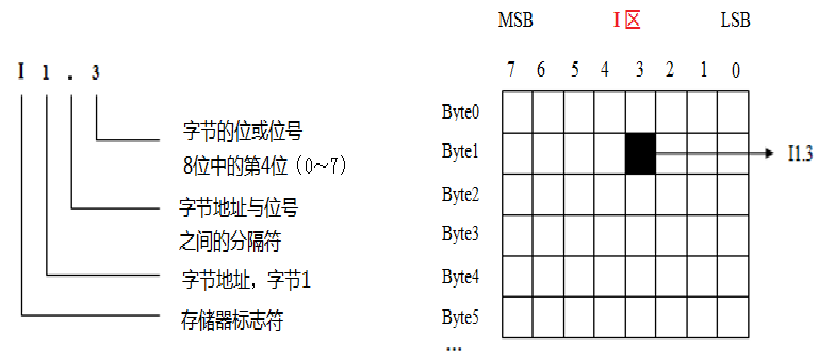

“I”表示输入(Input)映像区，字节地址为1，位地址为3，“.”为字节地址与位地址之间的分隔符，这种存取方式称为“字节.位”寻址方式。如图2-3所示。

                                                                        位寻址举例

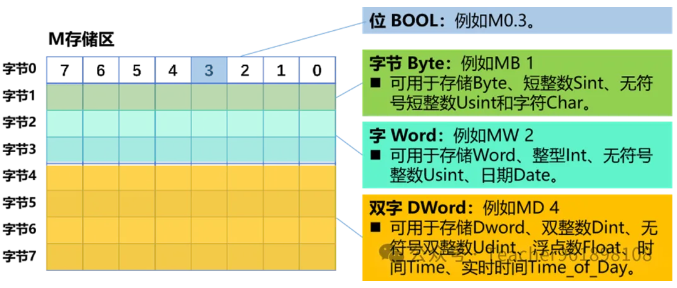

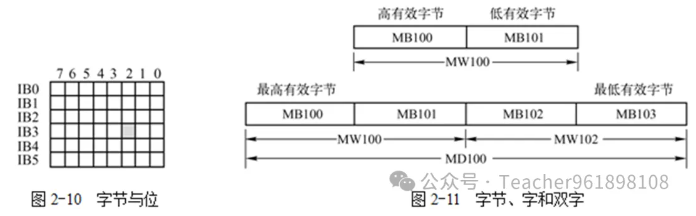

对字节、字和双字数据的寻址时需要指明标识符、数据类型和存储区域内的首字节地址。例如字节MB100表示由M100.7～M100.0这8位（高位地址在前，地位地址在后）构成的一个字节，M为存储器的标识符，B表示字节,100为字节地址。相邻的两个字节构成一个字，如MW100表示由MB100和MB101组成，M为位存储区域标识符，W表示寻址长度为一个字（两个字节），100为起始字节的地址。MD100表示由MB100～MB103组成的双字， M为位存储区域标识符，D表示寻址长度为一个双字（两个字，4个字节），10表示寻址单位的起始字节地址。

三、数据拓展类型

1、数组

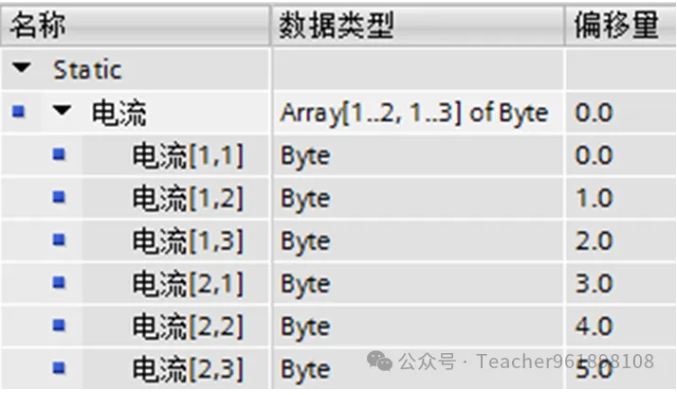

数组（Array)是由固定数目的同一种数据类型元素组成的数据结构。允许使用除了Array之外的所有数据类型作为数组的元素，最多为6维。下图是名为“电流”的二维数组Array[1..2,1..3] of Byte的内部结构。

   2、结构

   结构（Struct）是由固定数目的多种数据类型的元素组成的数据类型。可以用数组和结构做结构的元素，结构可以嵌套8层。

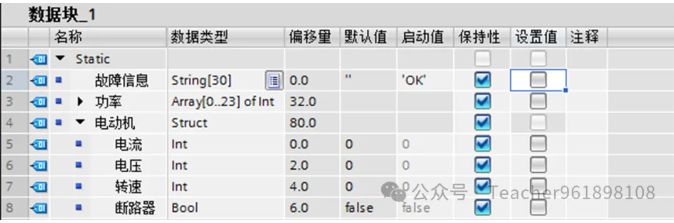

   在数据块_1的第4行生成一个名为“电动机”的结构，在第5～8行生成结构的4个元素。可以用“电动机”左边的按钮显示或隐藏结构的元素。

   在用户程序中，可以用符号地址“数据块 _1”.电动机.电流访问结构中的元素。

  3、Variant指针

   Variant数据类型可以指向各种数据类型或参数类型的变量，可以指向结构和结构中的单个元素，它不会占用任何存储器的空间。

   使用绝对地址的Variant数据类型的例子：P#DB5.DBX10.0 INT 12和%MW10。

注意：

1.在CPU1212C中位存储器M只有4096个字节

2.输入输出过程映像各为1024个字节
