控制步进电机
  • 1 1  &nbs...
  • 2 2  &nbs...
  • 3 3  任务...

任务描述

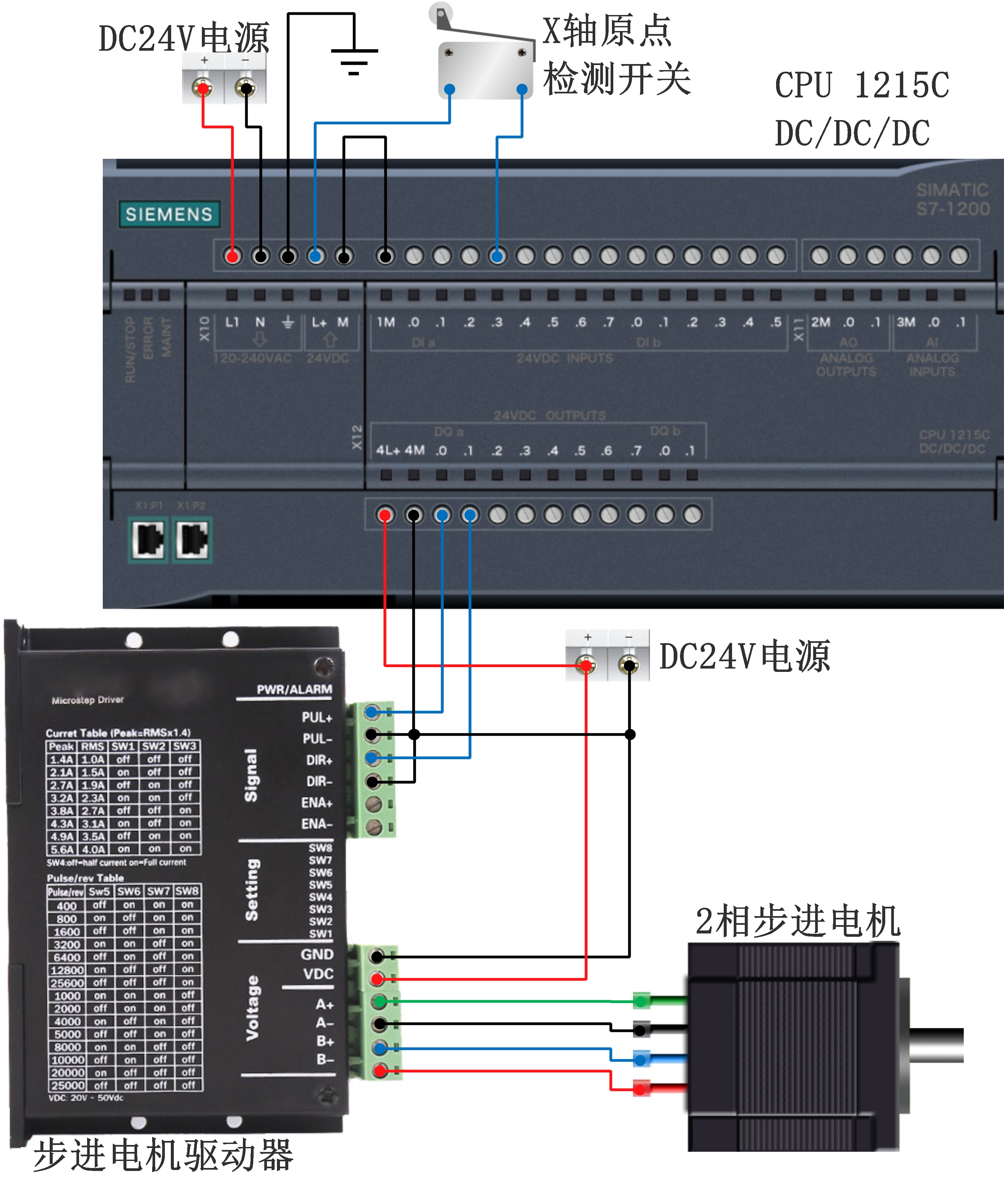

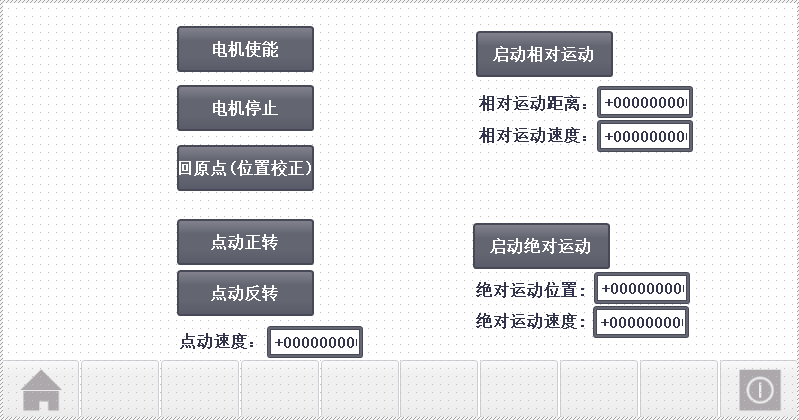

用PLC实现对步进电机的点动控制、相对运动控制和绝对运动控制。在触摸屏上设置电机使能、电机停止、回原点（位置校正）、点动正转、点动反转、启动相对运动、启动绝对运动等7个按钮，并设置点动速度、相对运动距离、相对运动速度、绝对运动位置、绝对运动速度等5个数值输入框。

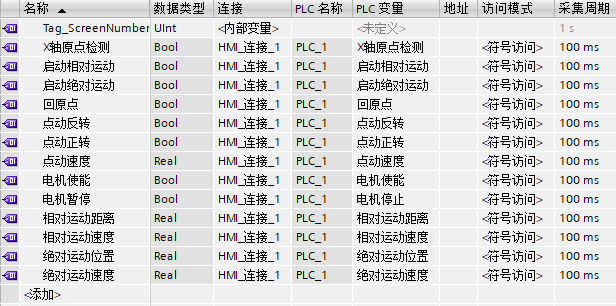

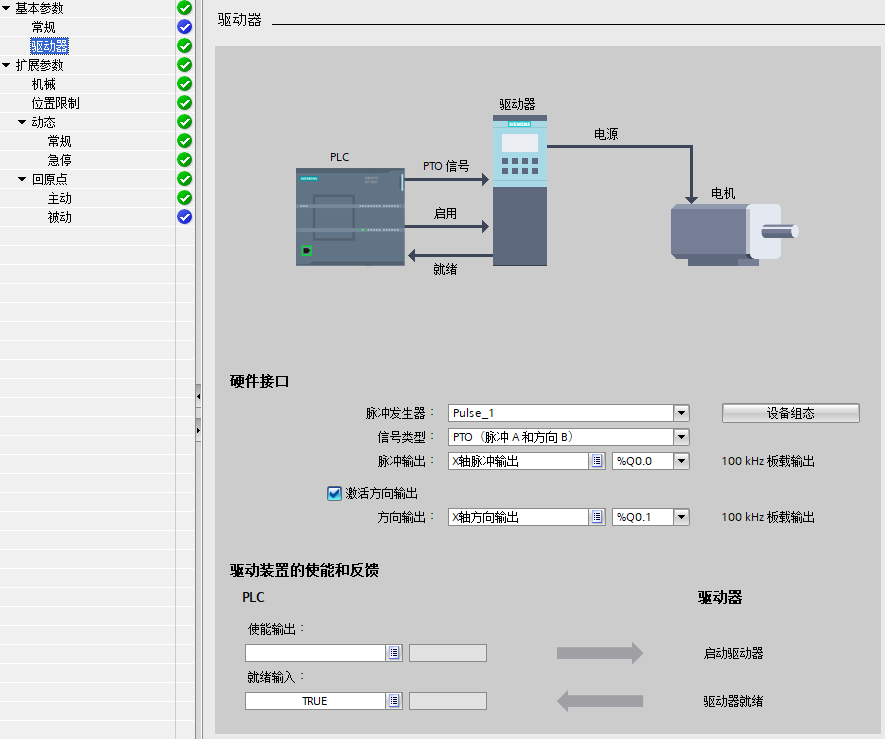

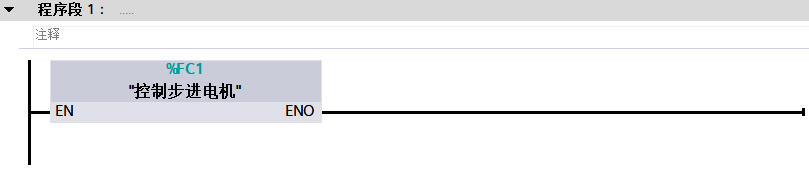

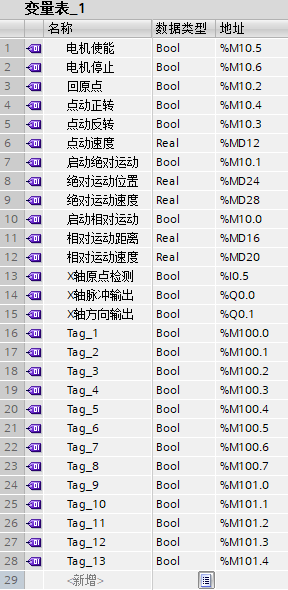

控制步进电机-实验现象
