传送带控制系统

1 1 任务...
2 2 相关...
3 3 任务...

任务描述

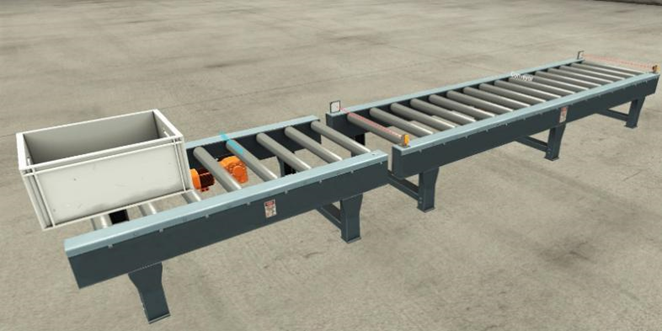

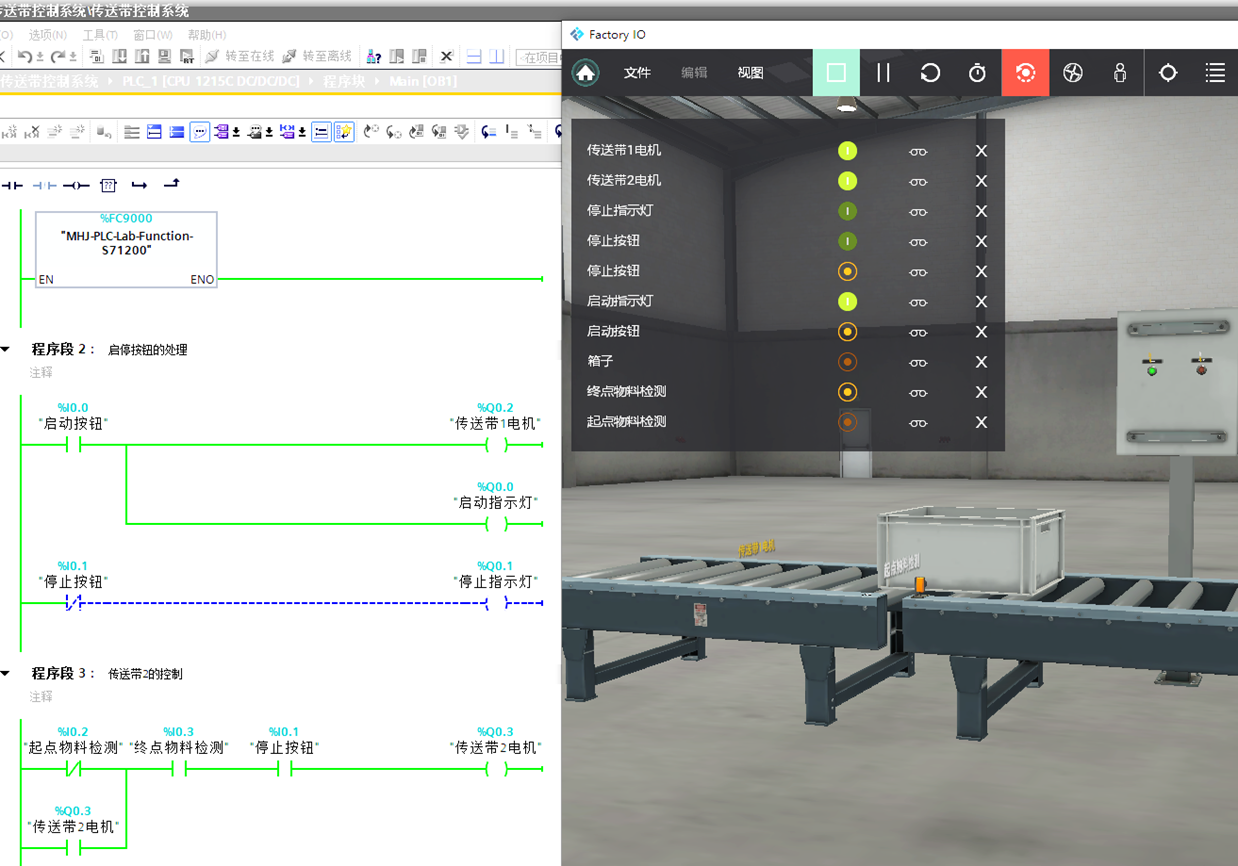

本次任务主要目的是认识Factory IO。先打开Factory IO场景库中的一个传送带系统场景，如图7‑1所示。然后，在TIA Portal中编写西门子S7-1200/1500 PLC的程序，用S7-1200/1500 PLC实物（或者PLCSIM软件）来控制Factory IO中的传送带系统。具体要求如下：

①场景包含2个拼接在一起的传送带，左边为传送带1，右边为传送带2；

②启动按钮能点动控制传送带1从左向右；

③传送带2的两端各有一个检测传感器，当箱子从传送带1传送过来到达传送带2的起点位置时，起点物料检测传感器检测到信号，传送带2启动。到达传送带2的终点时，终点物料检测传感器检测到信号，传送带2停止。中途若按下停止按钮，传送带2也会停止。
