连杆机构

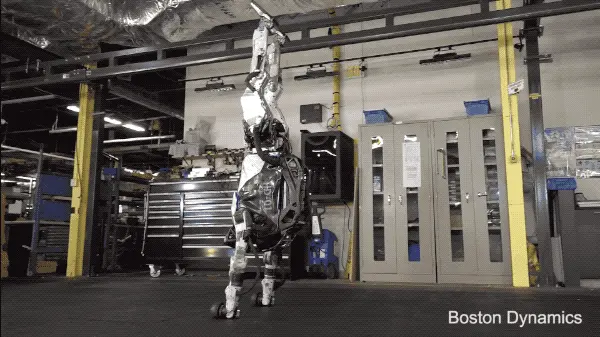

机器人概念已经红红火火好多年了，目前确实有不少公司已经研制出了性能非常优越的机器人产品，我们比较熟悉的可能就是之前波士顿动力的“大狗”和会空翻的机器人了，还有国产宇树科技的机器狗等，这些机器人动作那么敏捷，背后到底隐藏了什么高科技呢，控制技术太过复杂，一般不太容易了解，不过其中的机械原理倒是相对比较简单，大部分都是一些连杆机构。

切比雪夫连杆机构

1、切比雪夫（1821~1894）

俄罗斯数学家、力学家。切比雪夫在概率论、数学分析等领域有重要贡献。在力学方面，他主要从事这些数学问题的应用研究。他在一系列专论中对最佳近似函数进行了解析研究，并把成果用来研究机构理论。他首次解决了直动机构（将旋转运动转化成直线运动的机构）的理论计算方法，并由此创立了机构和机器的理论，提出了有关传动机械的结构公式。他还发明了约40余种机械,制造了有名的步行机（能精确模仿动物走路动作的机器）和计算器，切比雪夫关于机构的两篇著作是发表在1854年的《平行四边形机构的理论》和1869年的 《论平行四边形》。

理论联系实际是切比雪夫科学工作的一个鲜明特点。他自幼就对机械有浓厚的兴趣，在大学时曾选修过机械工程课。就在第一次出访西欧之前，他还担任着彼得堡大学应用知识系(准工程系)的讲师。这次出访归来不久，他就被选为科学院应用数学部主席，这个位置直到他去世后才由李雅普诺夫接任。应用函数逼近论的理论与算法于机器设计，切比雪夫得到了许多有用的结果，它们包括直动机的理论、连续运动变为脉冲运动的理论、最简平行四边形法则、绞链杠杆体系成为机械的条件、三绞链四环节连杆的运动定理、离心控制器原理等等。他还亲自设计与制造机器。据统计，他一生共设计了40余种机器和80余种这些机器的变种，其中有可以模仿动物行走的步行机，有可以自动变换船桨入水和出水角度的划船机，有可以度量大圆弧曲率并实际绘出大圆弧的曲线规，还有压力机、筛分机、选种机、自动椅和不同类型的手摇计算机。他的许多新发明曾在1878年的巴黎博览会和1893年的芝加哥博览会上展出，一些展品至今仍被保存在苏联科学院数学研究所、莫斯科历史博物馆和巴黎艺术学院里。

2、切比雪夫连杆机构

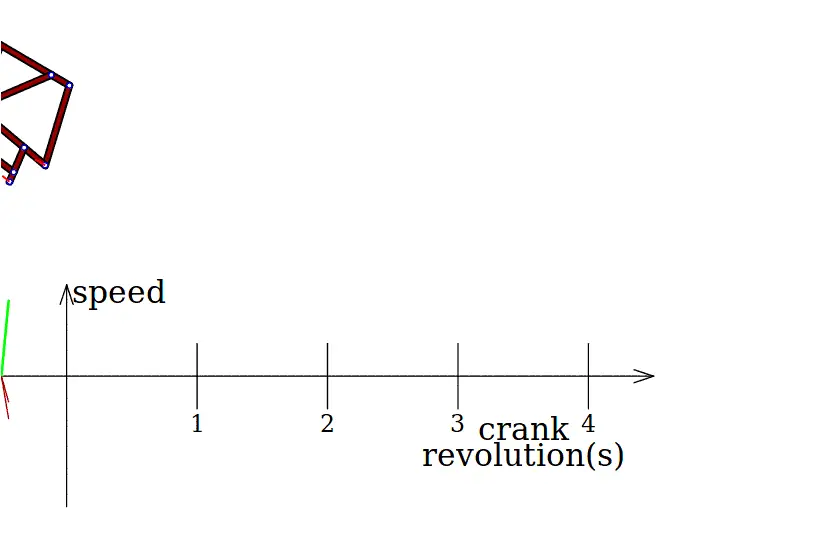

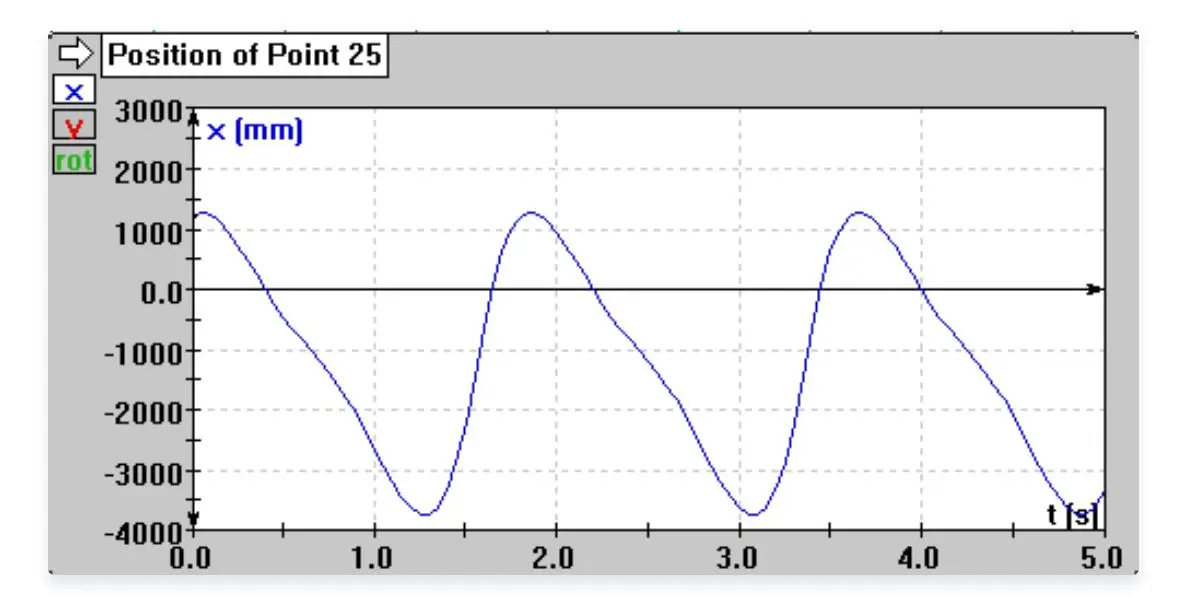

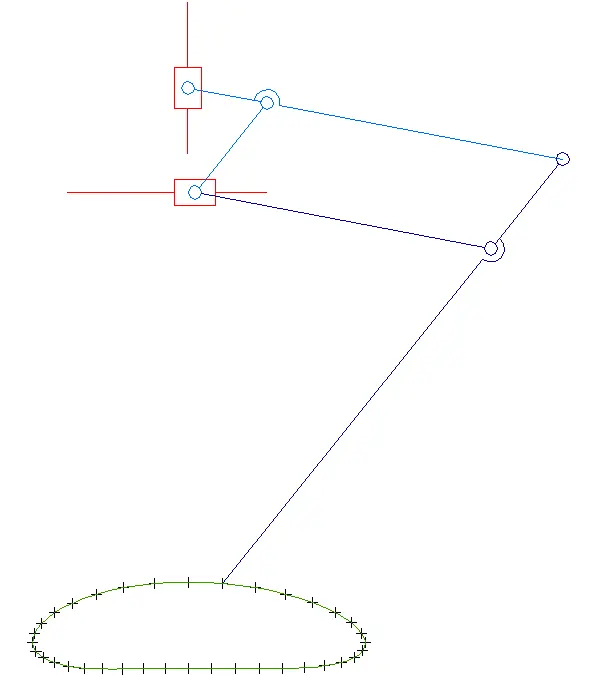

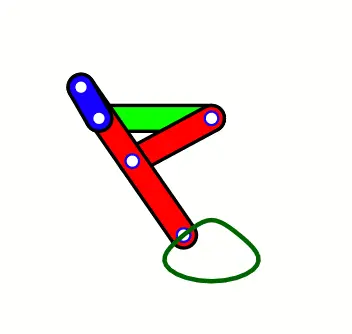

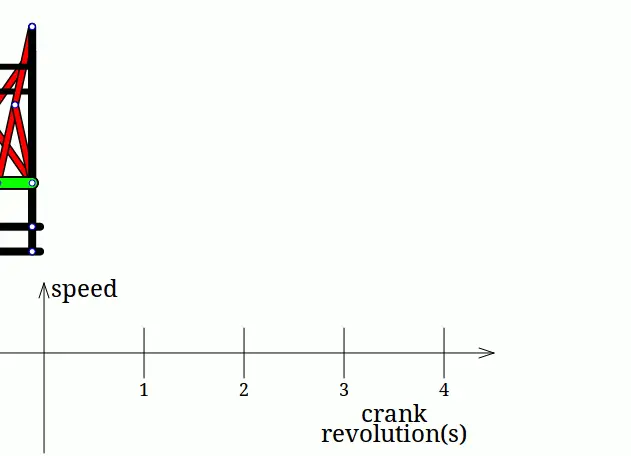

切比雪夫连杆机构被广泛运用在机器人步态模拟上，从动图上也能看出，它的轨迹底部较为平稳，步态方式非常像四足动物，收腿动作有急回特性。根据下图WORKING MODEL仿真分析可得，在X轴上，也能看出它的急回特点。

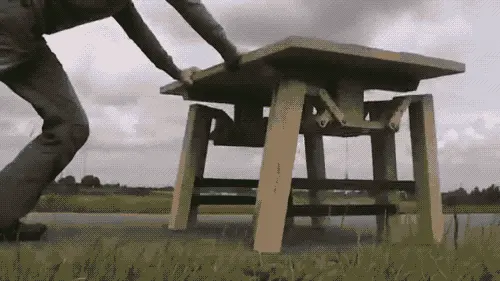

3、使用切比雪夫连杆机构的机械

克兰连杆机构

1.单个克兰连杆机构

2、四腿行走机构（四个克兰机构）

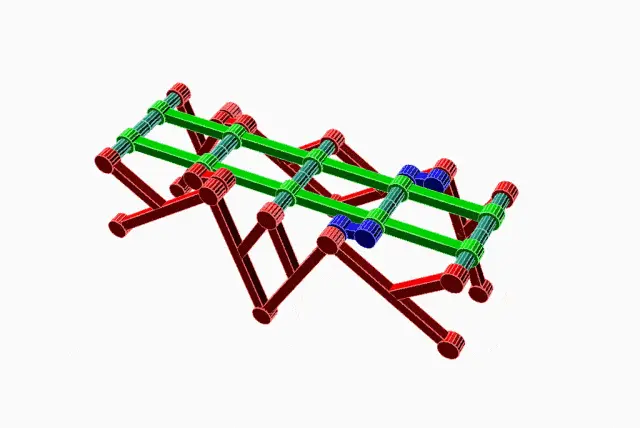

3.六腿行走机构（六个克兰机构）

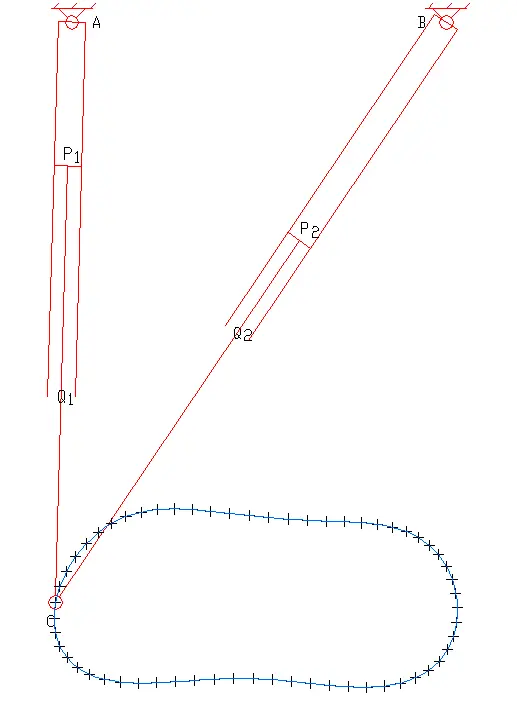

RPRPR支腿机构

Tokyo Institute of Technology支腿机构

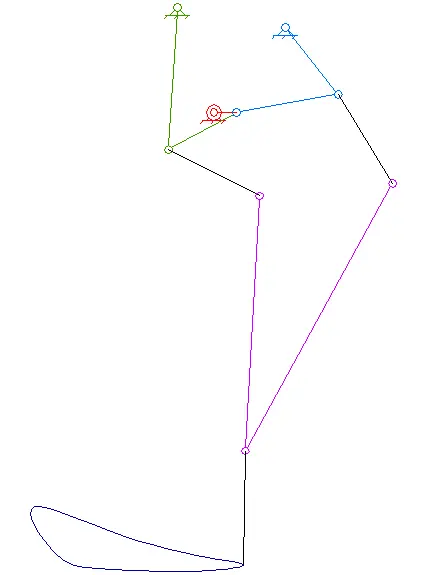

缩放腿机构

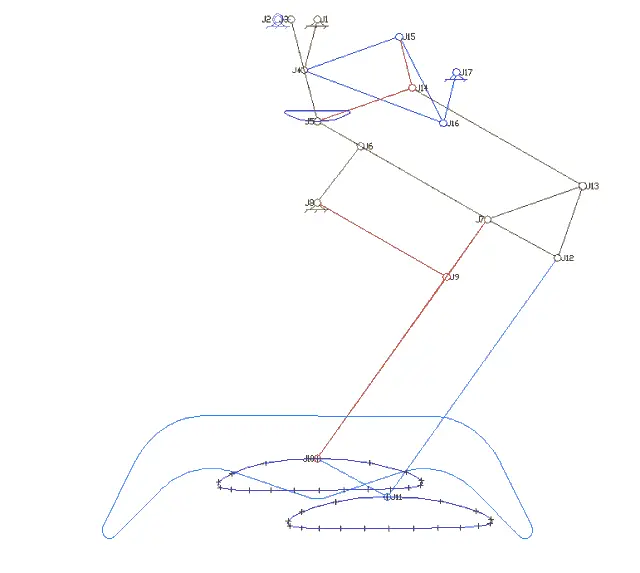

八杆腿机构

Trotbot腿机构

Plantigrade腿机构

Ghassaei行走机构

4腿

6腿

Jansen 连杆机构

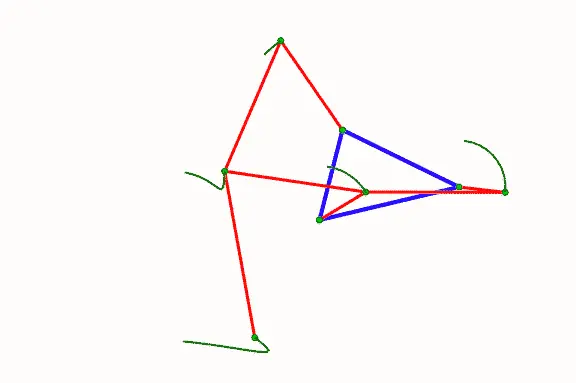

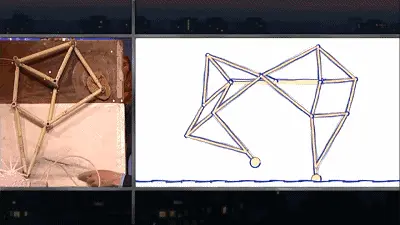

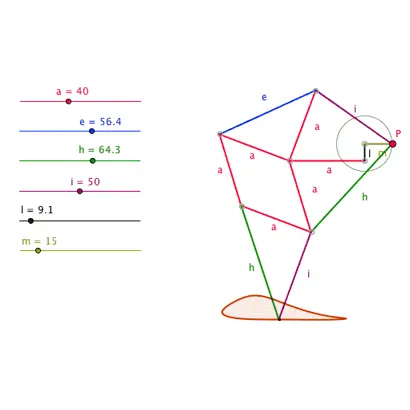

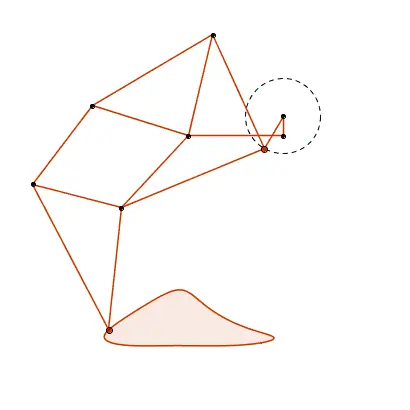

是由Jansen发明的，用于模拟平稳行走，Jansen利用这种连杆制造了著名的海滩巨兽，这种连杆兼具美学价值和技术优势，通过简单的旋转输入就可模仿生物行走运动，这种连杆已经用于行走机器人和步态分析。图为单个Jansen 连杆机构。

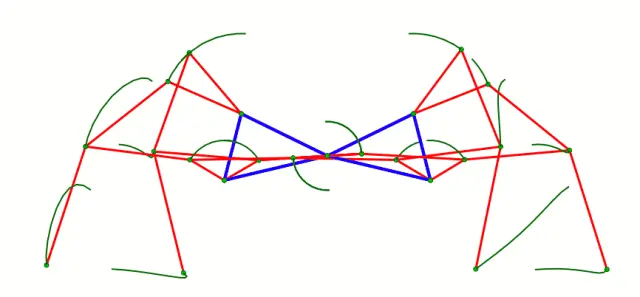

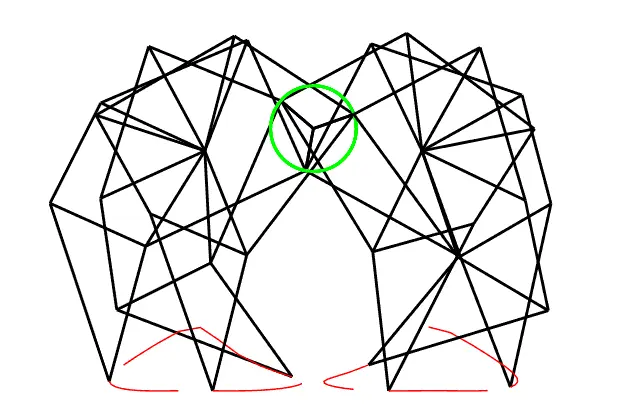

2腿Jansen行走机构

4腿Jansen行走机构

6腿Jansen行走机构

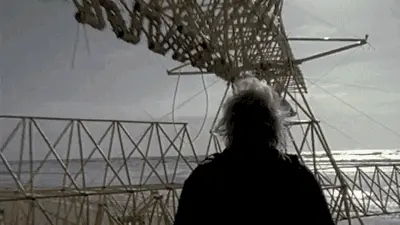

杨森（Theo Jansen）

出生于1948年，荷兰动能艺术家。杨森求学于代尔夫特理工大学物理系，后转为学习绘画。20世纪80年代因“飞行UFO项目”成名。20世纪90年代开始“海滩野兽”系列动能艺术项目，在世界各地做展。杨森上世纪70年代毕业于荷兰的代尔夫特理工大学物理系。那时正值“嬉皮士年代”，深受嬉皮士文化影响的严森开始转行学习艺术。20世纪80年代末，他开始给一家杂志社写专栏，每天都要尝试用不同的眼光来看待世界，寻找看现实的新颖的角度。“海滩怪兽”最初就出现在他的笔下。他构思了这样一个动物，一个能够在海滩上独立生存的简单“生物”。对于“海滩怪兽”，严森最初的想法是建造一些能够采集沙子，搭建沙丘的机器人，这样，当海平面上升时，这些机器人就可以拯救人类不被海水淹没。半年后，他开始利用塑料管建造这些“怪兽”。

杨森采用平凡的PVC等材料，通过精确运算，近30年，几乎以一己之力，在荷兰海边反复实验，创造出自行扑食、运动的新生命体。他的行动呈现出个体的想象力与可能性。科学的艺术性，感性与理性的均衡。引发人们重新反思对恒心，或者说对意义与生命和时间的理解。也对已有的知识和概念提供了革命性的新视角。对于生物学、宗教和艺术都拓展出新的疆域。对于如何作出生活选择、理解自我和自然、衡量追求理想的心态等处世态度，做出了具有启示性的贡献。

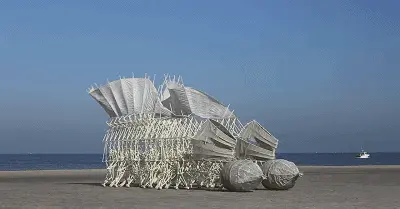

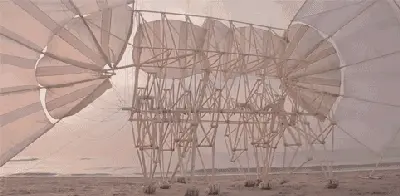

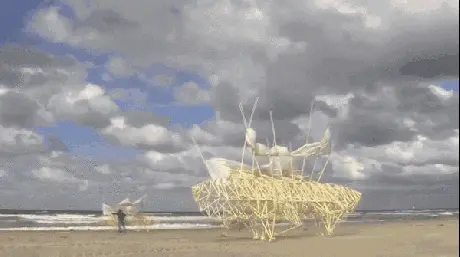

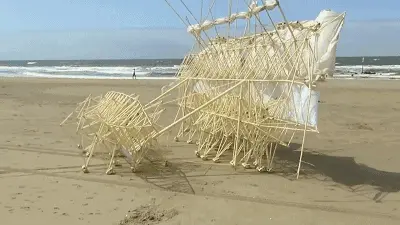

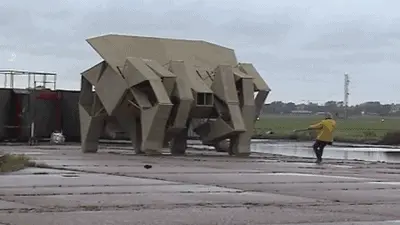

荷兰海滩怪兽的Jansen行走机构

Theo Jansen发明的海滩怪兽身上最重要的部位，就是它们的“仿生腿”（Jansen 连杆机构）。在经历过无数次对动物的行走姿态观察，与上万次的电脑测算之后，泰奥·杨森终于找到了一个最优的方案，让这些软管构架起来的怪兽腿部，可以以最高效的姿态模仿动物的腿部进行行走。这样的“仿生腿”，最重要的是要确保最下端的足部，在行走的环节保持相当长一段时间的匀速直线。

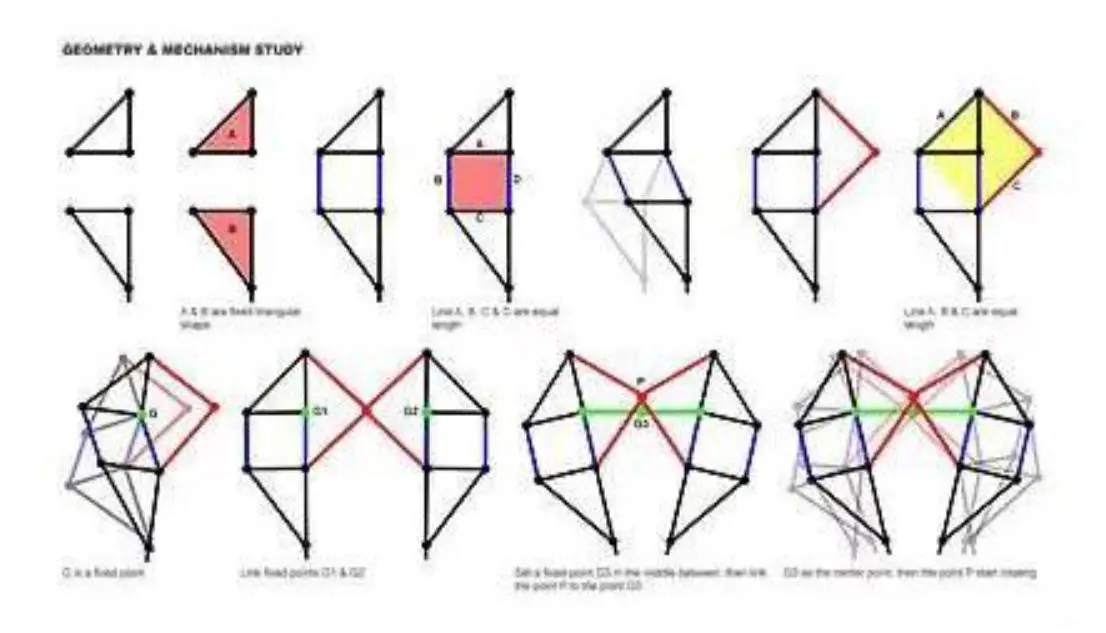

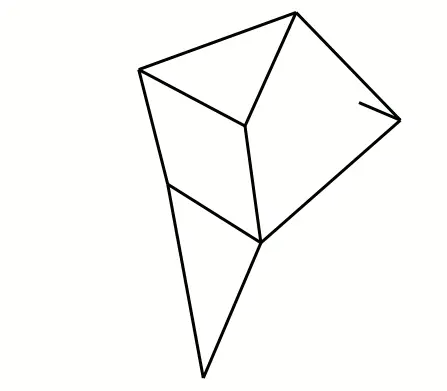

每一只“仿生腿”，都又是利用了基本的三角桁架结构，还有黄金比例的几何学。

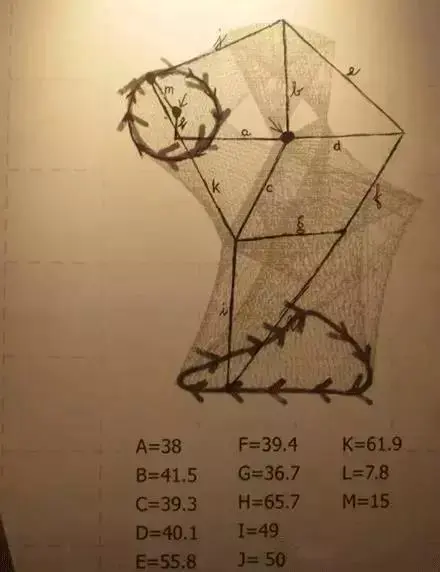

泰奥·扬森把实验后所得的比例称为“13个神圣数字”。而这13这个数值指的就是脚上每个关节骨架的长度，他们之间相对应的比例关係让整体行动起来流畅自如。
