MEMS

MEMS是Micro-Electro-MechanicalSystem的缩写，中文名称是微机电系统。MEMS芯片简而言之，就是用半导体技术在硅片上制造微米纳米级的电子机械系统，该系统可以把外界的物理、化学信号转换成电信号，最常用来承担传感功能。MEMS被认为是21世纪最有前途的技术之一，通过结合硅基微电子技术和微机械加工技术，MEMS具有革命性的工业和消费产品的潜力。

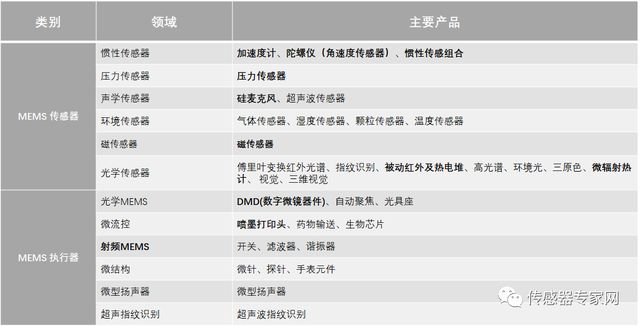

MEMS传感器就是把一颗MEMS芯片和一颗专用集成电路芯片（ASIC芯片）封装在一块后形成的器件。常见的MEMS器件产品包括MEMS加速度计、MEMS麦克风、微马达、微泵、微振子、MEMS光学传感器、MEMS压力传感器、MEMS陀螺仪、MEMS湿度传感器、MEMS气体传感器等等以及它们的集成产品。

以下介绍MEMS加速度传感器和MEMS陀螺仪，其分别利用了牛顿第二定律和科氏惯性力的原理。

一、MEMS加速度传感器

MEMS加速度传感器利用加速度来感测运动和震动，比如消费电子中最广泛的体感检测，广泛应用于游戏控制、手柄振动和摇晃、姿态识别等等。

MEMS加速度传感器的原理非常易于理解，那就是高中物理最基础的牛顿第二定律。力是产生加速度的原因，加速度的大小与外力成正比，与物体质量成反比：F=ma。

所以MEMS加速度传感器本质上也是一种压力传感器，要计算加速度，本质上也是计算由于状态的改变，产生的惯性力，常见的加速度传感器包括压阻式，电容式，压电式，谐振式等。

其中，电容式硅微加速度计由于精度较高、技术成熟、且环境适应性强，是目前技术最为成熟、应用最为广泛的MEMS加速度计。随着MEMS加工能力提升和ASIC电路检测能力提高，电容式MEMS加速度计的精度也在不断提升。

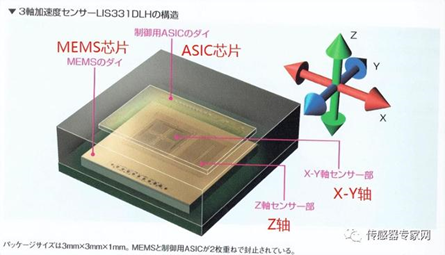

电容式加速度传感器是基于电容原理的极距变化型的电容传感器，其中一个电极是固定的，另一变化电极是弹性膜片。弹性膜片在外力(气压、液压等)作用下发生位移，使电容量发生变化。这种传感器可以测量气流(或液流)的振动速度(或加速度)，还可以进一步测出压力。下图是3轴MEMS加速度传感器的封装结构，ASIC芯片位于MEMS芯片上方，MEMS芯片里，Z轴与X-Y轴从结构上是分开设计的。整个器件尺寸为3mm*3mm*1mm。

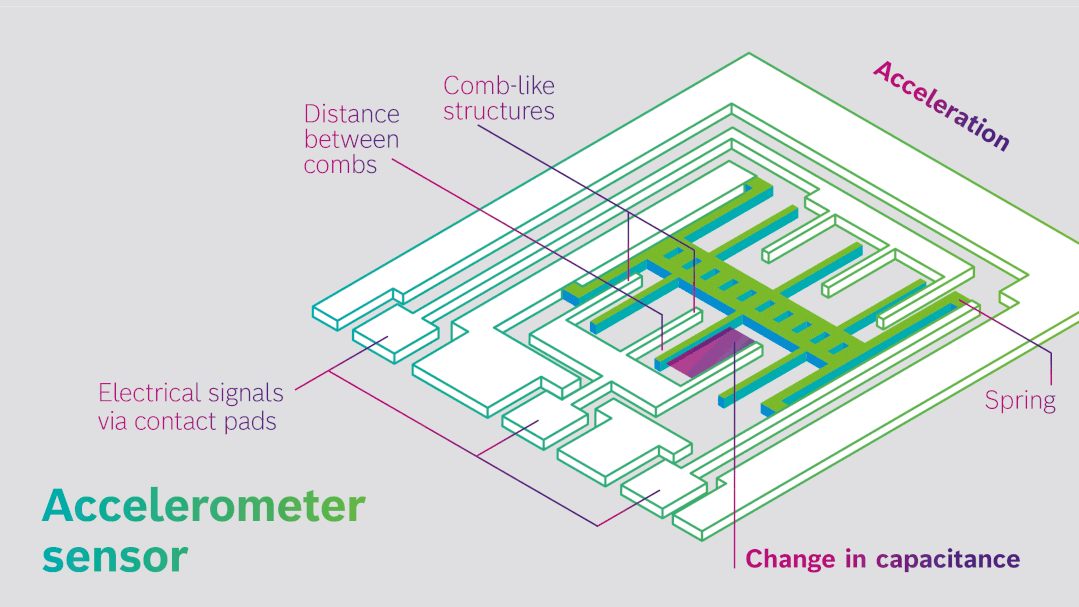

下图来自博世，但物体产生加速度时，带动梳妆结构产生位移，使梳妆结构间电容改变，从而测量出加速度值。

二、MEMS陀螺仪传感器

MEMS陀螺仪又称MEMS角速度传感器，是一种测量角速度传感器，其利用科里奥利力原理——旋转物体在有径向运动时所受到的切向力。

所以MEMS陀螺仪的结构，就是一个在圆盘上的物体块，被驱动，不停地来回做径向运动或者震荡。由于在旋转状态中做径向运动，因此就会产生科里奥利力。MEMS陀螺仪通常是用两个方向的可移动电容板，通过电容变化来测量科里奥利力。

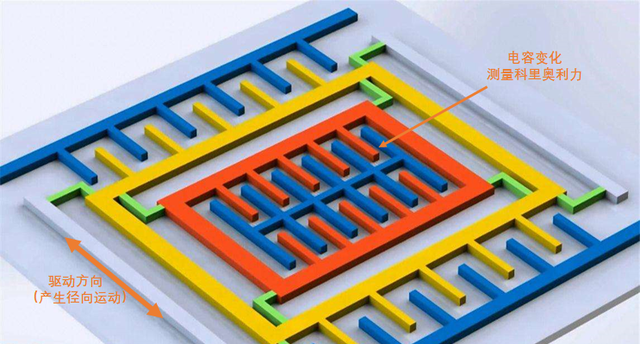

下图是MEMS陀螺仪的工作动图，传感器的外框在旋转运动期间沿相反方向摆动，当物体旋转时，内部梳状结构一部分产生偏转，改变梳状结构间的距离，从而改变电容，测量出转角。

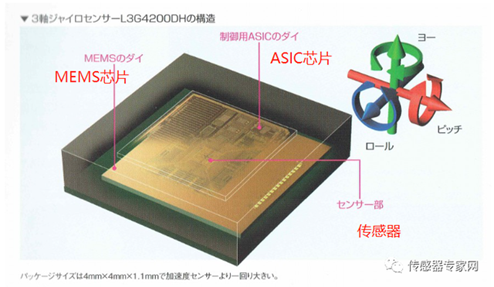

下图是一颗封装好的3轴MEMS陀螺仪，ASIC芯片位于MEMS芯片上方，整个器件尺寸为4mm*4mm*1.1mm。

其它形式及原理的MEMS，大家有兴趣自行去查阅相关资料。
