进程的状态图经历了两状态图、三状态图、五状态图和七状态图的演化过程。

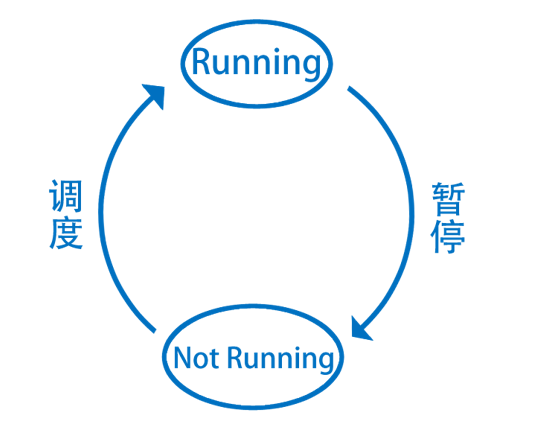

两状态图

早期的操作系统中将进程的状态分为运行态和非运行状态，其相互切换就形成了两状态图。

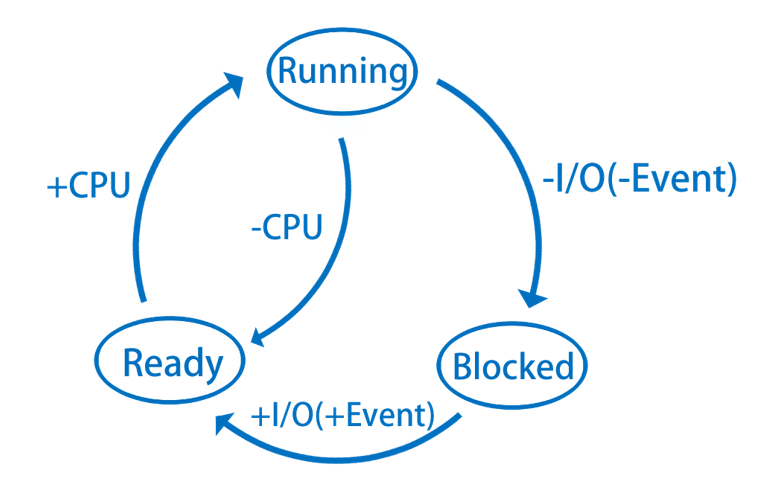

三状态图

核心的三状态构成了进程的基本运行状态。

• 运行态（Running）：进程占有CPU，并在CPU上运行。

• 就绪态（Ready）：进程已经具备运行条件，但由于无CPU暂时不能运行。（当调度给其CPU时，立即可以运行）

• 等待态/阻塞态（Waiting/Blocked）：进程等待某种事件的发生而暂时不能运行。（即使CPU空闲，该进程也不可运行）

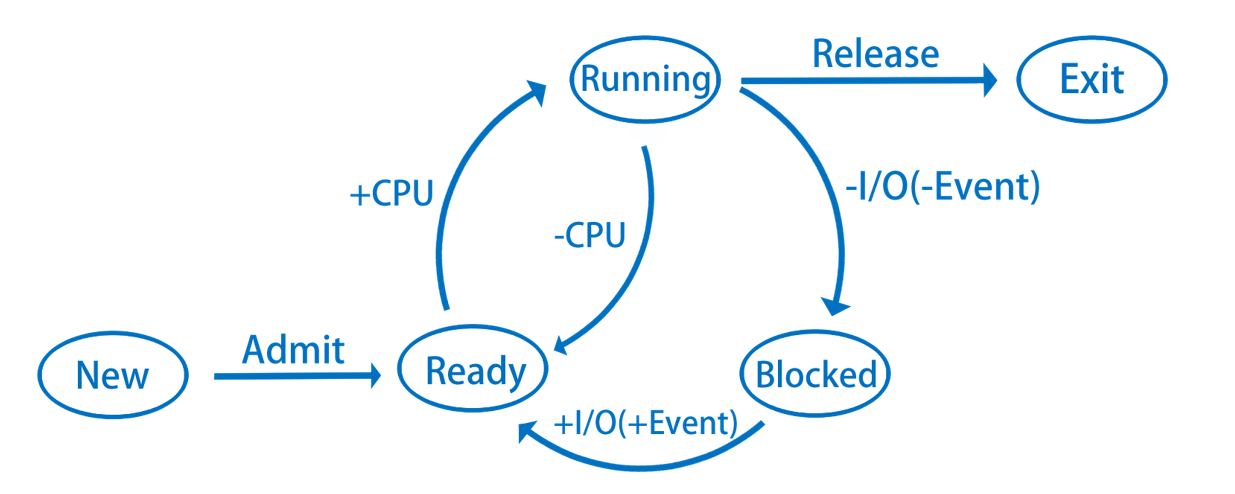

五状态图

相比于三状态图，细化了进程创建与运行结束退出时，操作系统的准备阶段和善后阶段的两个状态。

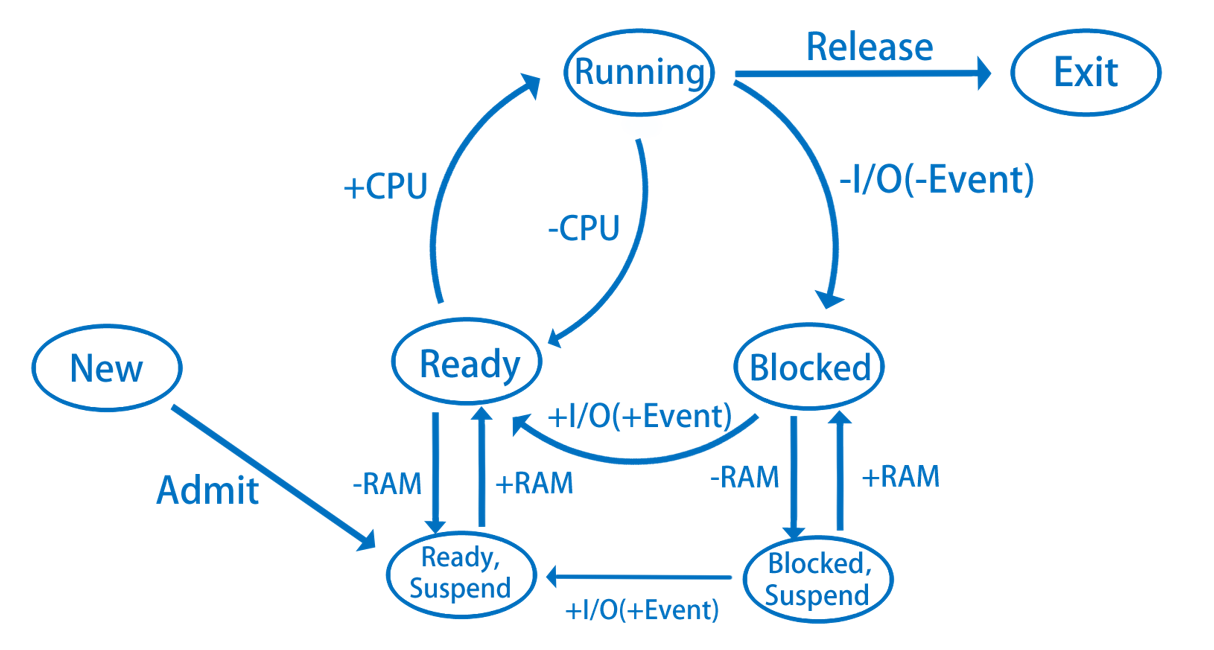

七状态图

相比于五状态图，增加了内外存切换的两个挂起状态。
