利用地形图进行野外地理考察，是地理工作者必须掌握的基本技能，进行地理野外工作，要在实地使用地形图。野外用图主要是对照实地阅读、填图。使用地形图的前提，是地形图的定向。

 一、地形图的野外定向

    地形图定向就是使地形图的方向与实地一致，图上地物符号与地面上相应的物体方向对应。

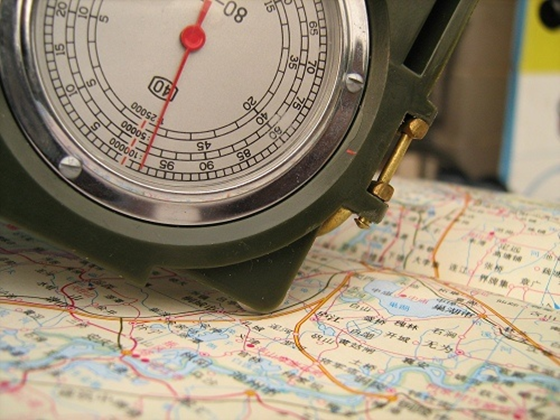

（一）利用罗盘定向

    在野外用罗盘定向是最方便而常用的方法，使用时远离铁轨、高压线等地物。

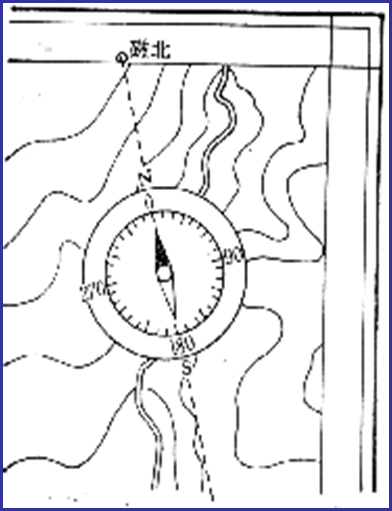

１、根据磁子午线定向

地形图南北图廓线上注有磁南、磁北（或ｐ与ｐ′）两点的连线即为磁子午线。定向时将罗盘的直尺边或（叫南北线）与磁子午线重合，然后转动地形图，使磁针北端对准度盘“０”分划线，即磁针与磁子午线平行即可，地形图方向就与实地一致了。

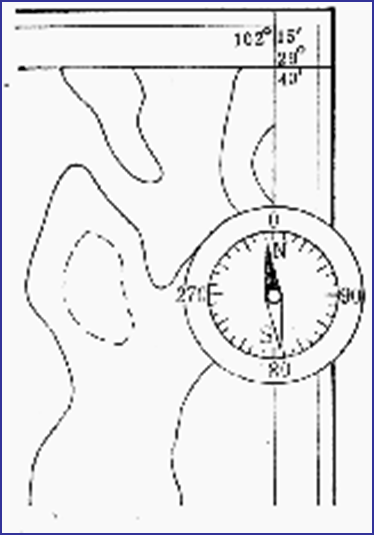

２、按真子午线定向

首先使罗盘上的直尺边与地形图上的东西图廓线重合，从偏角图上查得磁偏角是多少，然后转动地图，使磁针偏角与磁偏角相等，则地形图标定好。　

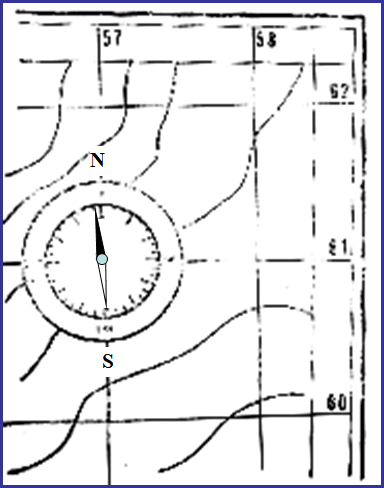

   　 ３、根据坐标纵线定向

把罗盘直尺边与坐标纵线（方里网纵线）重合，从偏角图上查得磁坐偏角值，然后转动地图，使磁针北端指向磁坐偏角相应的分割值，即完成地图定向。

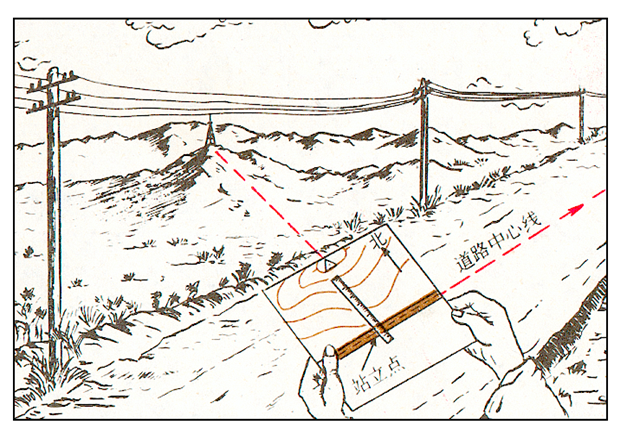

（二）利用直长地物定向

利用直长地物（如直长的铁路、公路的路段、河渠等）标定地图，应在地图上找到这段地物，对照两侧地形使地形与实地的关系位置概略相符；再转动地图，使地图直长地物符号与实地直长地物的方向一致，地图即标定。

（三）利用明显地形标定

先确定站立点在图上的位置，再选定远方一个实地和地图上都有的明显地形点（如山顶、独立物等），将直尺边切于图上的站立点和该地形点上，转动地图，通过直尺边找准实地明显地形点，地图即已标定。

二、在地形图上确定站立点的位置

实地对照，应先确定自己的站立点在图上的位置.

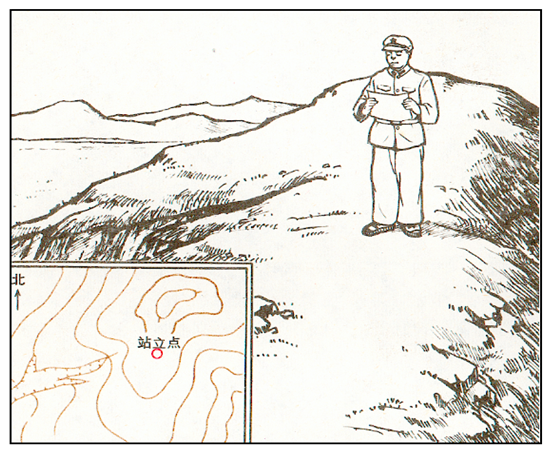

（一）利用明显地形点确定

     当站立点在明显的地形点上或其近旁时，在图上找出该地形点符号，根据站立点与明显地形点的位置关系即可确定站立点在图上的位置。

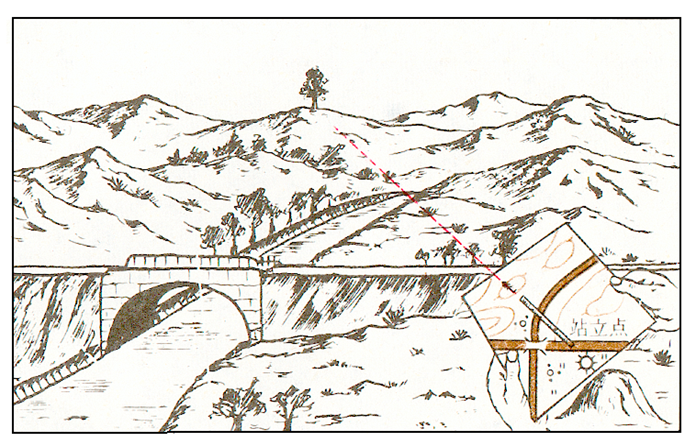

（二）侧方交会法

在线状地物（道路、河渠、土堤）上用图时，可采用侧方交会法确定站立点。其步骤是：

    （1）准确标定地图。

    （2）选择图上和实地都有的一个或两个明显的地形点。

    （3）将直尺切于图上明显地形符号的主点上（可插针），转动直尺向实地相应地形点瞄准，并向后划方向线，两个方向的交点就是站立点。

（三）后方交会法

当站立点附近没有明显地形点时，可采用本法。

    （1）标定地图。

    （2）在远方找到两个以上实地和图上都有的明显地形点。

    （3） 用直尺分别切于两个以上明显地形符号的主点上。并转动直尺另一端，瞄准实地地物，不得破坏地形图定向，瞄准后沿直尺向后划方向线，两个或两个以上方向线的交点为站立点在图上位置。

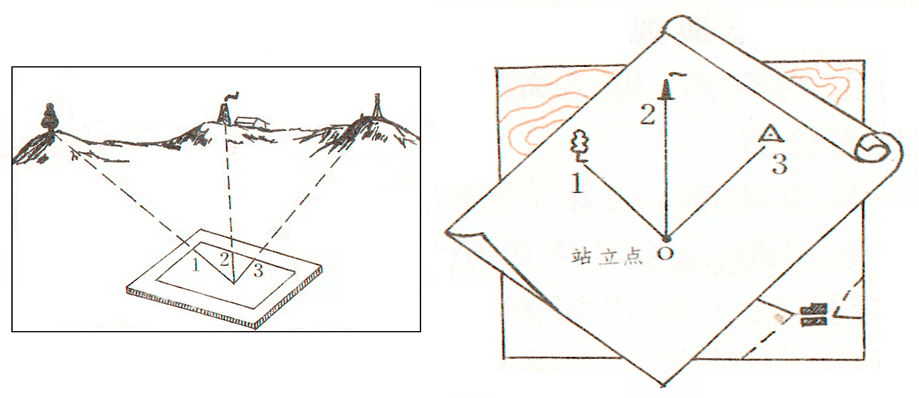

（四）透明纸交会法

在无法精确标定地图时，可采用此法，其步骤是：

        1、选择图上和实地都有的三个以上明显的地形点。

        2、将透明纸固定在图板上，并在适当的位置插一细针，再用直尺紧靠细针，不动图板依次瞄准选定的三个地形点，并划方向线，并在各方向线的末端注计该地形点的名称。

       3、取下透明纸蒙在图上，移动透明纸使每条方向线都准确地对准相应的地形点，透明纸上各方向的交点就是站立点在图上的位置，刺到或画到图上即可。

三、地形对照读图

      实地对照读图，就是将地形图上各种地形地物符号，与实地相应地形、地物进行一一对照。

         地形对照的原则，先特殊后一般，先大后小，由近及远，由点到面综合对照。

        在山地和丘陵地对照时，可先对照大而明显的山顶、山脊、谷地，然后再顺着山脊谷地的走向，根据方向、距离、高程、形状及位置关系对照 地形形态的细部。

       在平原地形区对照时，可先对照主要的道路、居民地和突出独立物。再根据位置关系逐点分片进行对照。

四、野外填图

    在野外把调绘内容，用符号或文字标绘在图上，叫野外填图。

        填图要求：标绘内容要清晰易读，做到准确、简明。

        准确就是标绘内容位置要准确、图形正确。

        简明就是线划清晰，注记简练，字体端正，图面整洁，一目了然。

   （一）填图的准备工作

    （1）根据地形图了解填图地区的概况

   （2）熟悉填图内容及表示方法

   （3）明确填图的精度要求和最小图斑

   （4）将图贴在图板上

   （5）确定填图范围

   （6）选定填图路线

   （7）备好野外填图的仪器和工具

（二）填图的方法和步骤

        利用标绘地形、地物点的各种方法，在站立点上，标点目标的位置。

        根据各个目标点的位置加绘符号。如标绘面状内容时，先标定面状轮廓的转折点的位置，勾绘轮廓图形，加绘符号。



（三）图幅整饰

当外业填绘完成后，要对图幅在室内进行整饰，按规定的符号和颜色标绘内容和图例，注记图名，画出图廓及注记其文字说明资料。

五、野外定向运动（定向越野）

（一）概念

 定向运动是一种借助于地图和罗盘按规定方向行进的体育活动，也是当前国际竞赛项目之一。它既有利于增强体质，锻炼意志，又是普及地图应用，传授识图用图知识的一种有效方法。



        定向越野是定向运动的主要比赛项目之一，参赛者要依靠标有若干检查点和方向线的地图并借助指北针。自己选择行进路线，依次寻找各个检查点，用最短时间完成比赛者为优胜。

（二）竞赛器材

１.１：１万或１：２．５万

     竞赛场地地形图

 ２.指北针

 ３.检查卡

 ４.检查点标志

（三）定向越野选手的技能

        １.在野外能迅速地辨别方向

        ２.能熟练地使用地图和指北针

        ３.善于进行长距离的越野跑

        ４.既果断又细心，能迅速选择最佳的行进路线。

        但在任何情况下，运动员辨别方向和使用地图的能力始终都是最基本的。

（四）怎样选择比赛行进路线

       １.选择路线的标准

       省体力，省时间，最安全，便于发挥自己的技能或体能优势。

       ２.选择路线遵循原则

      （1）有路不越野

      （2）走高不走低

       若不得不越野，应尽量在高处（如山脊，山背）行进，避免在低处（如谷地），因为地势高，易辨别方向确定站立点，高处通风干燥少荆棘，杂草及其他危险少，人们习惯在高处行走，多有踏出的小路，利用它便与提高运动速度。

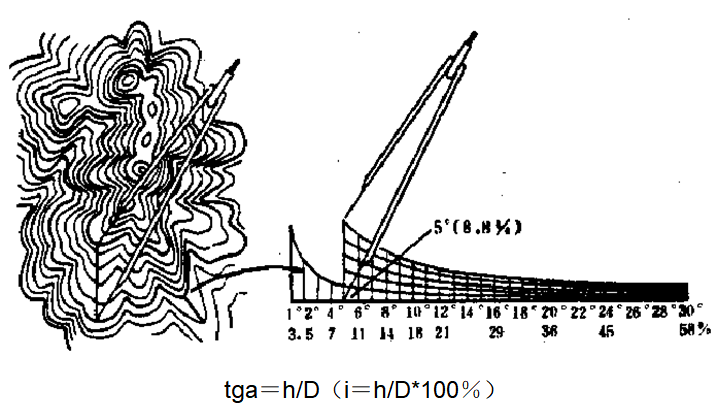

六、测定地面坡度

先用两脚规在图上量出两条或六条等高线间的宽度。

          然后把两脚规移到绘有坡度尺的纵方向去比量，吻合后，读取相应的坡度。

         如果所量坡度不是整度数时，分数可以估读出来。

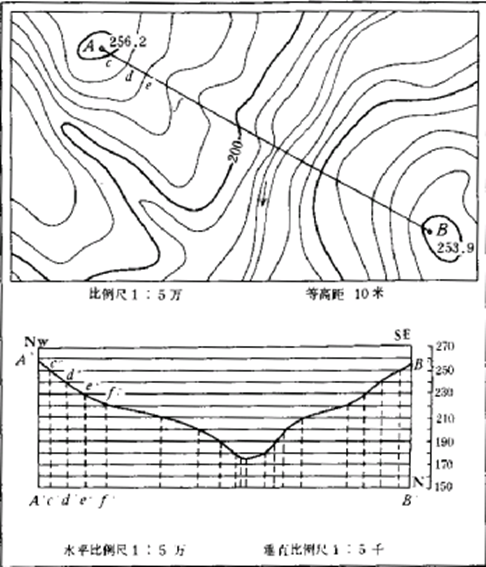

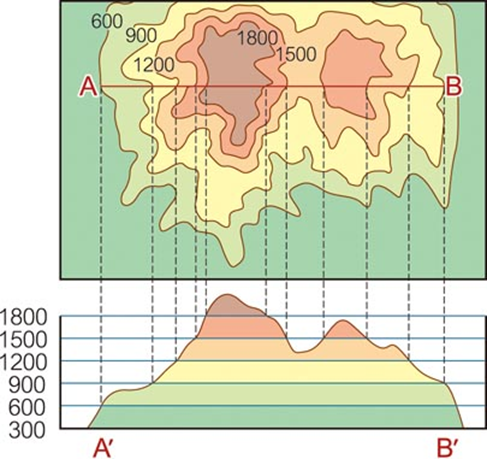

七、绘制剖面图

    为了直观地了解和判断某一区间的地势起伏状况，以及地面点的通观情况，往往需要依据等高线绘制剖面图。

绘制剖面图的方法

        １、标定剖面线。

       ２、确定水平比例尺和垂直比例尺。水平比例尺一般与地形图一致。垂直比例尺大5——20倍。

       ３、按水平比例尺转绘剖面线与等高线交点。 在米格纸上首先确定一横向直线MN，然后把地形图上剖面线和等高线相交的各点，按水平比例尺转绘到MN上。

        4、按垂直比例尺确定各交点的点位。从MN上过交点作垂线，按规定的垂直比例尺和各点的高程确定出各垂线的相应高度。

       5、相邻点连线。用圆滑曲线连这些点，就得到了剖面线图。

       6、注记。沿MN注明剖面线AB各段方向，如NM、SE等，并在剖面线下边注上水平和垂直比例尺。

八、量取曲线的长度



（一）两脚规法

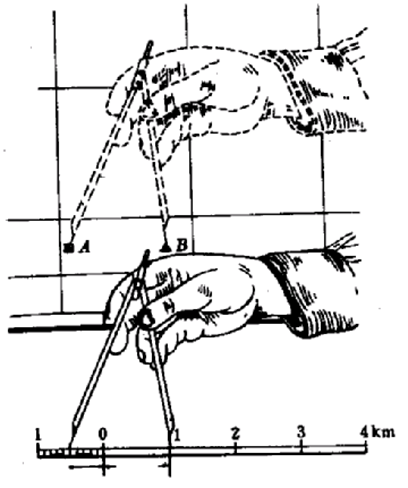

    用两脚规截取图上两点间线长，把两脚规移到本地形图的直线比例尺上去比量，直接读出水平长度。

       或根据脚规长宽mm，按比例尺换算成实际长度即可。

       两脚规量测曲线的精度，受脚距大小的影响。当曲线弯曲程度大时，应用较小的脚距量测（1—2ｍｍ）；曲线弯曲程度小时才能用较大（３—４ｍｍ）的脚距量测

（二）曲线计法

原理：曲线计是量测曲线长度的专门仪器。它由测轮、字盘、指针和把柄四个部分组成。当测轮沿着曲线转动时，指针靠齿轮的机械传动而沿着字盘转动，指针在字盘上所指示的分划数，即表示测轮沿被量取曲线所转动的距离。为了方便，字盘上通常注有几种比例尺的距离划分，以适应被量图幅比例尺的需要。



检查：方法是利用所量图上的方里网或直线比例尺，用曲线计沿基线反复测若干次，看是否准确。

    使用：使用时，可先转动测轮使指针归零，或在相应比例尺的分划读盘上读出指针的起始读数N1，然后将曲线计的测轮对准曲线的起点，使曲线计保持与图面垂直，再沿曲线滚动，直到曲线终点为止，读出终了读数N2。

        将N2减去N1 ，所得值差即为曲线长度。

       为提高精度，可反复测量几次，取平均值，作为该曲线的长度。

        若测量图的比例尺与曲线计比例尺不一致，怎么办？

    换算：

             L=L计*M/M计

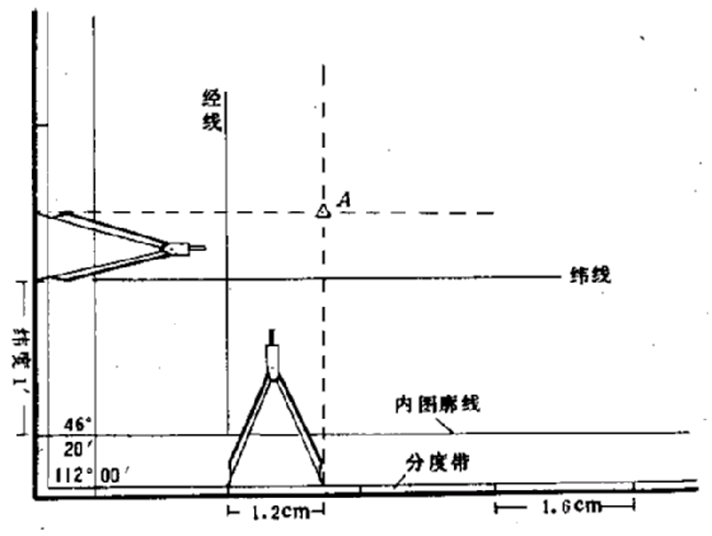

九、求图上任意一点坐标

十、求图上任意一点的高程

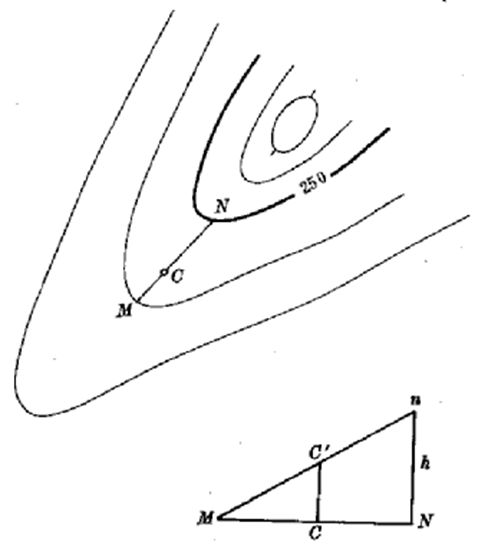

十一、量算面积

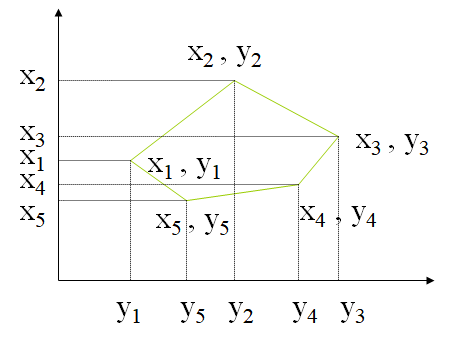

梯形法

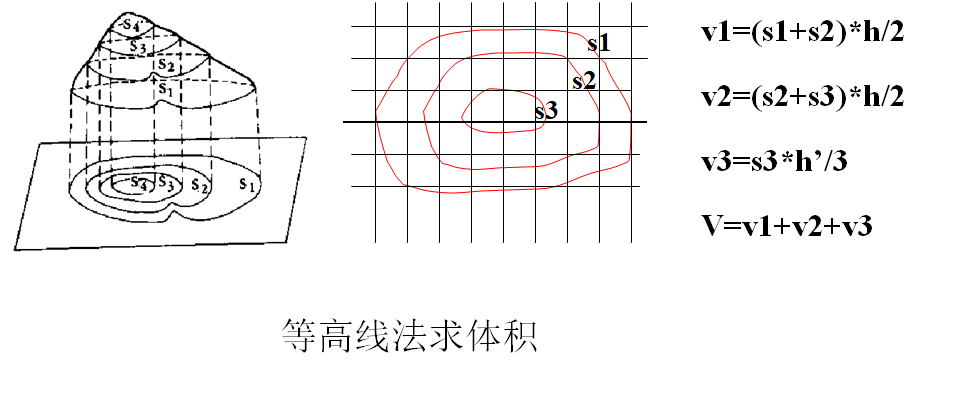

十二、量算体积

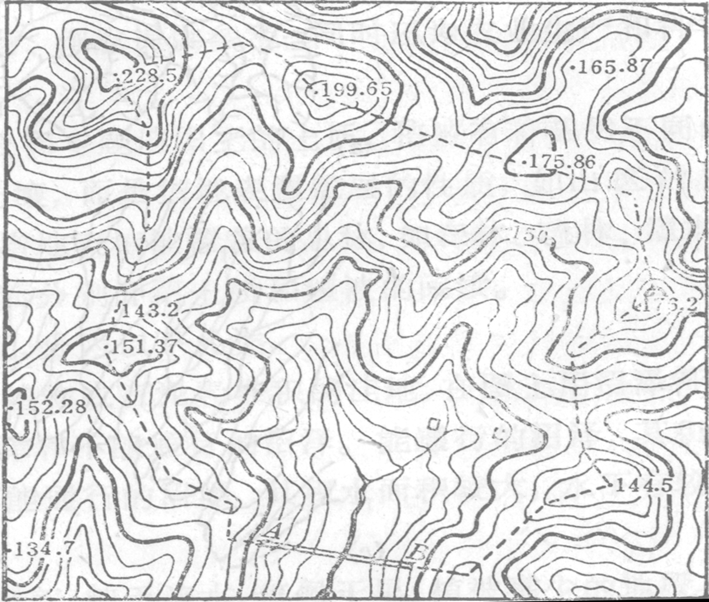

十三、圈定汇水界线
