一、图廓

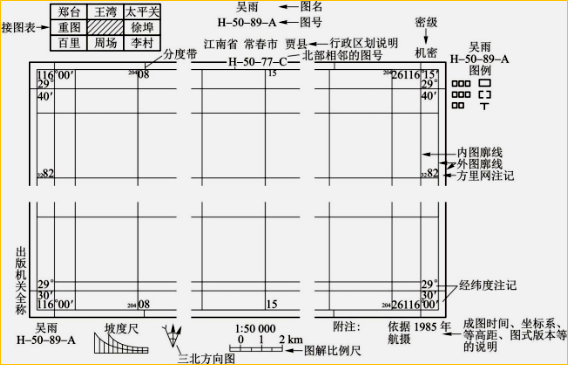

图廓，又叫图框，是地图图形的范围线。

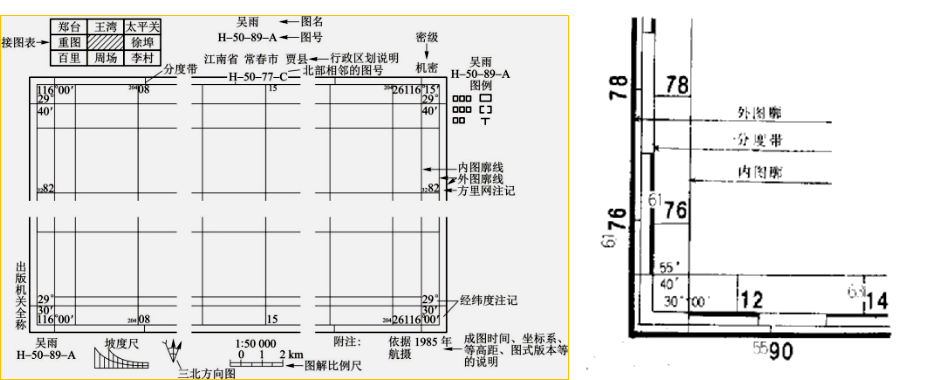

一般由内图廓、外图廓和分度带组成。
内图廓有经线和纬线构成，图幅范围的边线，其上由经度注记。
分度带位于内外图廓之间，由两条平行细线和中间加绘相当于经纬线上的分和度的细短线组成。用以量测图上任何点的地理坐标。
外图廓平行于分度带之外，可集中视觉，增强效果，起装饰作用，其颜色，宽度和图形应与地图内容相协调。
二、图名和图号
1、图名 图名是地形图的名称。图名一般选用图幅内最大的居民地名称；在无居民地的图幅上，以一著名地理事物的名称定名。
2、图号 图号是图幅编号

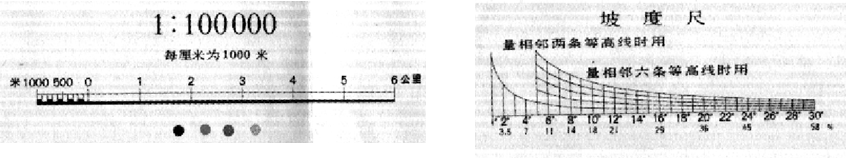

三、比例尺和坡度尺
1.比例尺 数字比例尺、直线比例尺

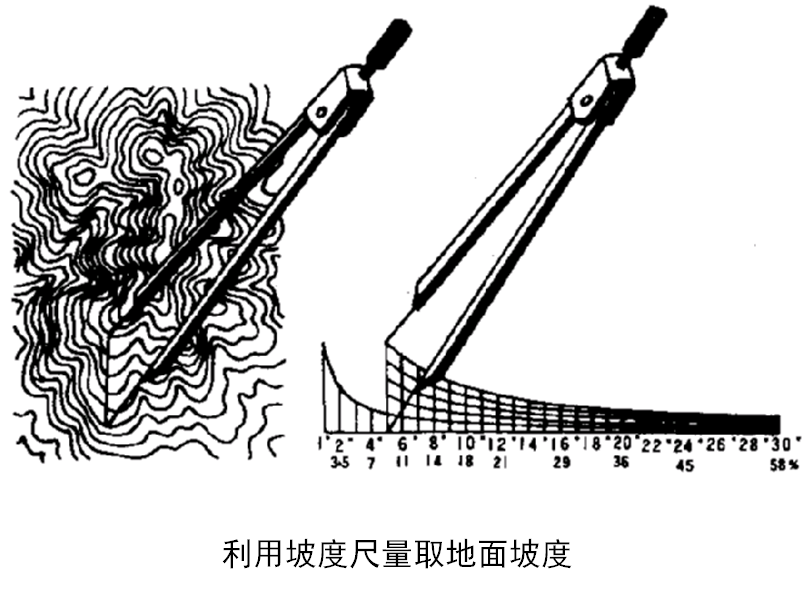

2.坡度尺 用来在图上量测地面沿某一方向的倾斜角度。

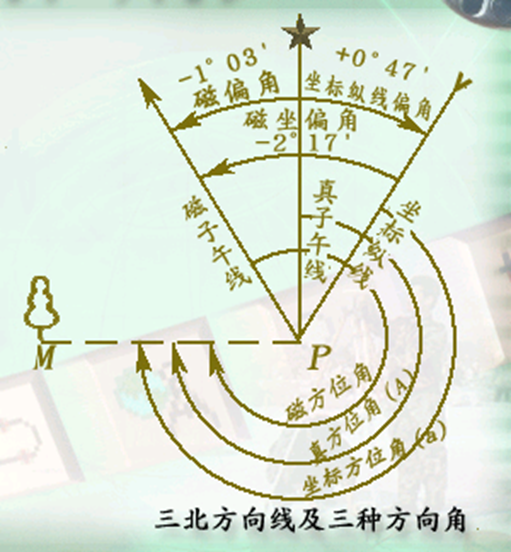

四、三北方向线
三种基本方向线
（1）真北
过地面上任意一点，指向北极的方向，叫真北。其方向线叫真北方向线或真子午线。
（2）磁北
过地面上任意一点，磁针所指的北方，叫磁北。其方向线叫磁方向线或磁子午线。地图上P、P′点或磁北、磁南点的连线叫磁子午线。
（3）坐标纵线北
地图上坐标纵线所指的北方，叫坐标纵线北。
2.三种方位角
（1）真方位角：从真子午线北段顺时针方向量至某一直线的水平角，叫真方位角。
（2）磁方位角：从磁子午线北端顺时针方向量至某一直线的水平角，叫磁方位角。
（3）坐标方位角：从坐标纵线北端顺时针方向量至某一直线的水平角，叫坐标方位角。
3.三种偏角
（1）磁偏角：以真子午线为准，磁子午线与真子午线的夹角。磁子午线东偏为正，西偏为负。图幅的磁偏角是本图幅几个点的平均值。
（2）坐标纵线偏角（子午线收敛角）：以真子午线为准，坐标纵线与真子午线之间的夹角。东偏为正，西偏为负。
（3）磁坐偏角：以坐标纵线为准，坐标纵线与磁子午线之间的夹角。磁子午线东偏为正，西偏为负。
4、密位
密位是炮兵量测角度采用的单位。将圆周等分6000段，每段弧所对应的角度为1密位，即360°=6000密位。
为了读数方便，在图上密位数的个位和十位为一组，百位和千位为一组，中间用一短线隔开。
密度制和一般角度的换算关系：
1°=6000/ 360°=16.6667密位
1′=6000/360*60=0.28密位
1密位=360/6000= 0.06°
五、接图表和四邻图号
地形图拼接使用，安排一个“#”字型接图表，用来表明与周围相邻图幅的接合关系。
“#”字中央绘有晕线的部位是本幅地形图，四周其它八个格注记的是相应位置图幅的图名。
四邻图号 在四边外图廓的中央，注记有同比例尺相邻图幅的编号。便于查找和拼接地形图。
六、领属注记和图廓间说明注记
1.领属注记
在图名图号下面注记的省、市、县等名称，是说明该图幅内包括的省、市、县领地（排在前面的为占有图幅面积大的）。
若有国界的，则将我国国名和区域省份注记于前面。
2.图廓间说明注记
在内外图廓之间的说明文字，是为方便用图而加的注记，包括以下内容：
（1）到达地注记
如铁路或公路在出图廓处，注明其通往邻幅图内靠近的重要居民地名称和里程；
（2）在境界线出图廓处
分别注明境界两边相应等级的行政区名称；大型居民地、湖泊等地物，分布在本图幅和相邻图幅时，则在跨越图幅处的图廓边缘注出其名称，以说明其另一部分位于相邻的图幅上。
七、图式图例
图式就是地物符号的设计，地物用什么符号表示。
图例就是把地图上的符号有系统的排列，组成图例表。
《地形图图式》中常用的符号，放置在图廓外右侧上半部。
八、测制、出版时间和成图方法
说明本幅地图的测制年份，测制出版年份越近，资料越新，现实性越好。
若注明“航测”“调绘”表明这幅图是航空摄影测量方法测制的精度较高，准确可信；注明依资料“编绘”则表示本图幅精度不如实测。 另外还注明出版单位。
九、密级
地形图是国家保密文件，分秘密、机密、绝密三级，在图的右上角表明，应根据密级妥善保存。
