地图是通过不同层次的符号组合，反映制图对象在特定区域内的空间分布特征。

地图符号组合成的地图的形式千差万别，但表示的地理信息，无非是空间数据在性质或数量上的差异。

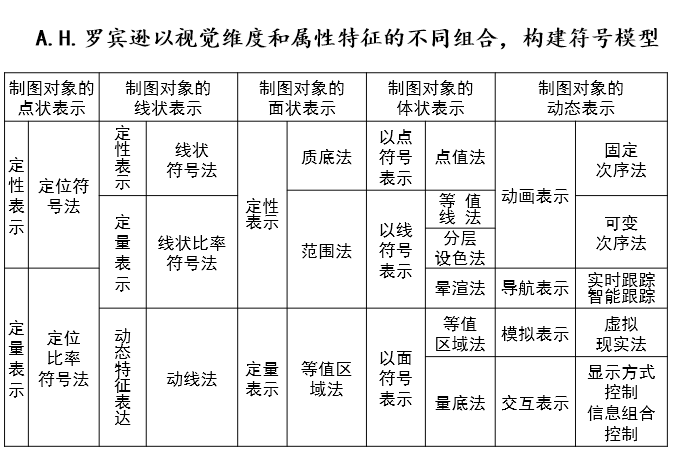

地图学者多年来都在探讨地图的符号组合形成的地图符号模型。



一幅完整的地图是依据一定的符号组织规则，在各个层面上以符号的组合反映制图对象在特定区域内的空间分布特征，形成与对象世界对应的同构关系，从而构成客观世界的形象——符号模型。

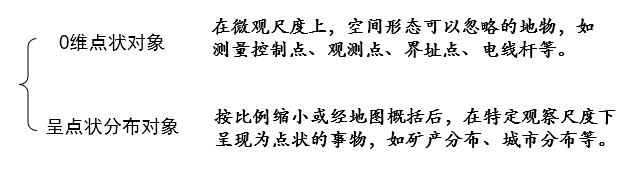

可以用点状符号表示的地理数据

        定位符号法——点状符号通过准确的图面定位和符号视觉变量组合，表达地理数据的属性特征和空间分布差异，这种符号配置方式称为定位符号法。

        点状符号的图形特征即视觉变量组合是以制图对象的属性特征为依据的。

        量表等级系统反映了属性信息从定性到定量变化过程，由此产生不同视觉变量的组合方案。

一、用定位符号表示定性数据

通过点状符号准确的图面定位和视觉变量组合，表达出其定性特征的空间分布差异，这种符号组合配置方式即定位符号法。

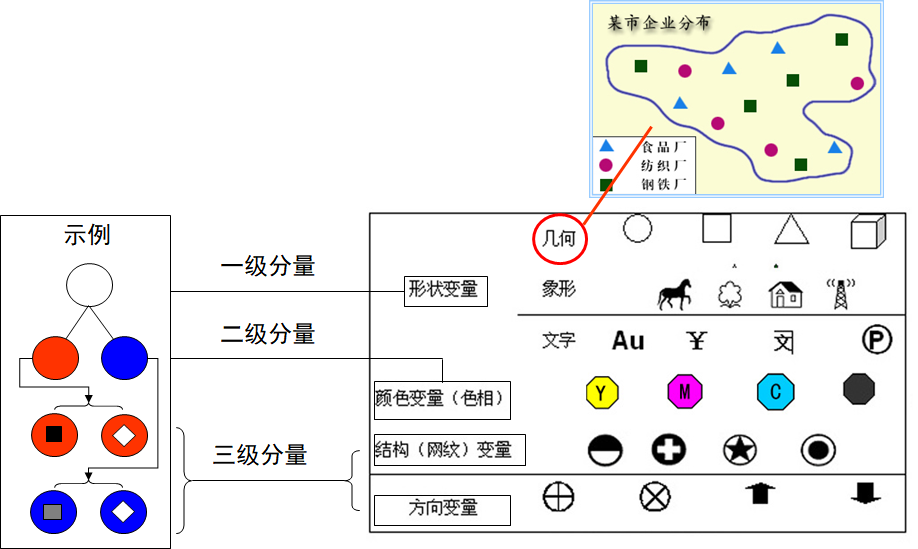

定名量表数据可应用象形、几何、文字及其组合的点状符号表达。

二、用定位符号表示定量数据

（一）绝对比率符号

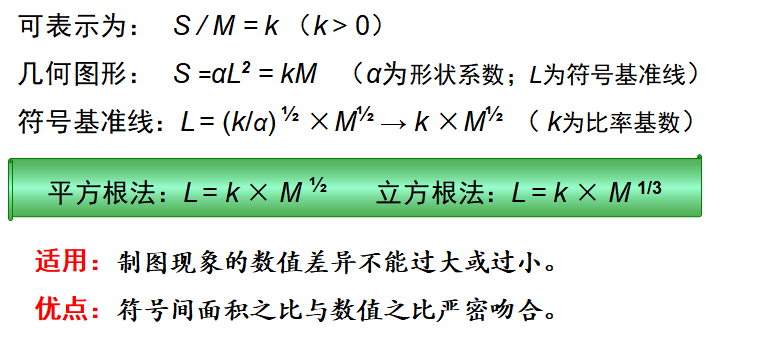

符号面积 S 与其代表的数值 M 之比为一常数k（也称比率基数）的符号称为绝对比率符号。

（二）条件比率符号

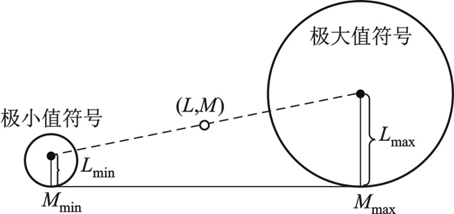

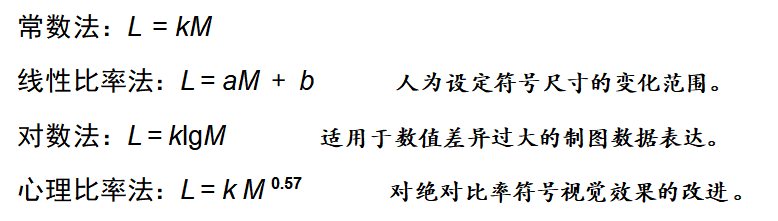

符号面积 S 与其代表的数值 M 之比符合某种函数关系的符号称为条件比率符号，也称相对比率符号。

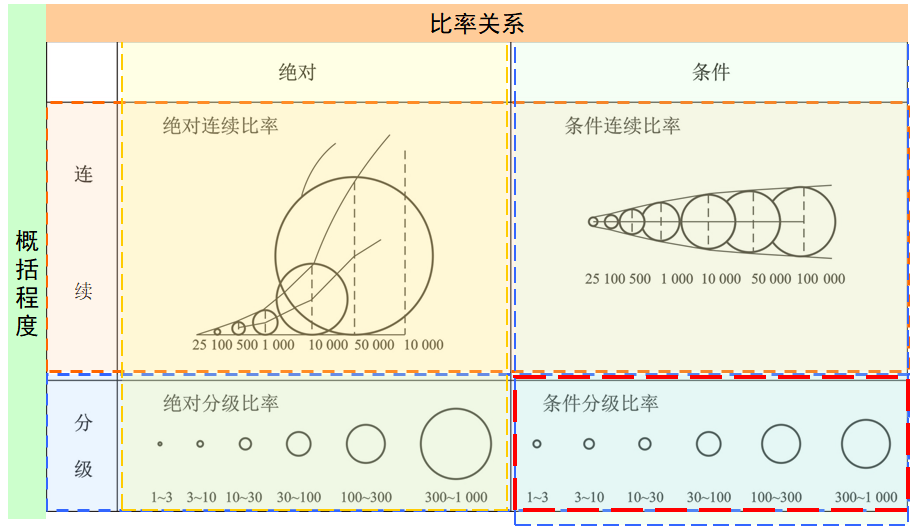

（三）连续比率方式和分级比率方式

制图数据的概括可采取的两种方式：连续比率方式和分级比率方式。

连续比率方式：使图中每个符号的大小都与其代表的实际数值按比率一一对应。

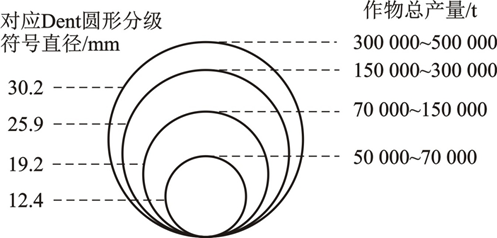

分级比率方式：将制图数据按一定的数值间隔分成多个数组等级，并将各等级数组分别概括为具代表性的单一数值，依各数组的代表值按比率确定各等级符号的大小。

以分级比率方式表示数据的定量特征，简化了数据的数值差异，提供了更明确直观的定量对比信息，便于把握事物数量特征的空间分布规律，易于保持地图信息的现势性。

三、用定位符号表示地理数据的结构和变化

（一）点状符号扩展

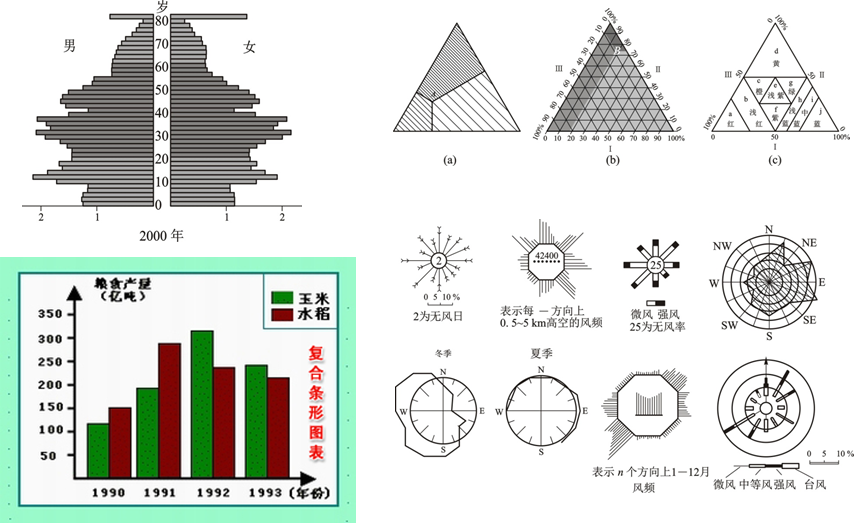

将多种形式的2维、2.5维和3维的图形、图表应用到制图对象的点状表示中。

—— 分割圆

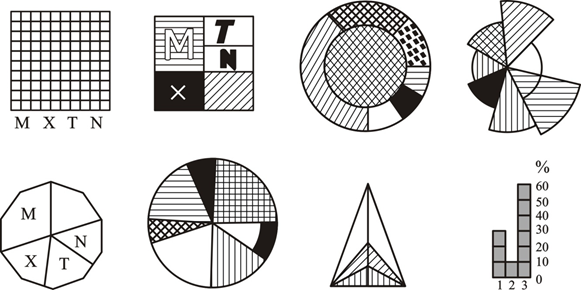

扇形或格状分割圆是常用的结构统计图，反映了事物总量及其内部组成。

—— 坐标统计图

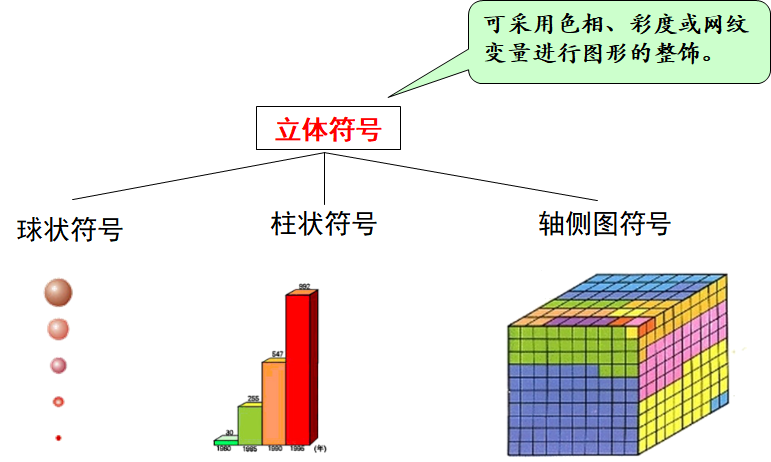

—— 立体符号

四、点状符号的定位处理

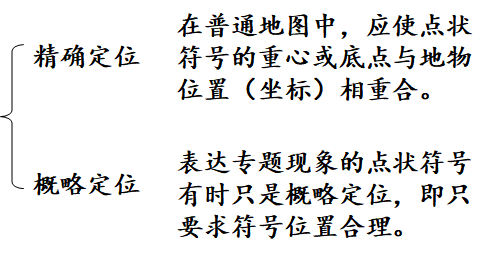

点状符号定位可分为两种状况：

个别情况下，为免相互遮盖，可对点状符号进行适当移位。
