视觉变量的概念

视觉变量：又称图形变量

        即能引起视觉变化的基本图形、色彩因素

        是构成地图符号的基本元素

        地图图形符号设计的基础

一、构成符号的视觉变量

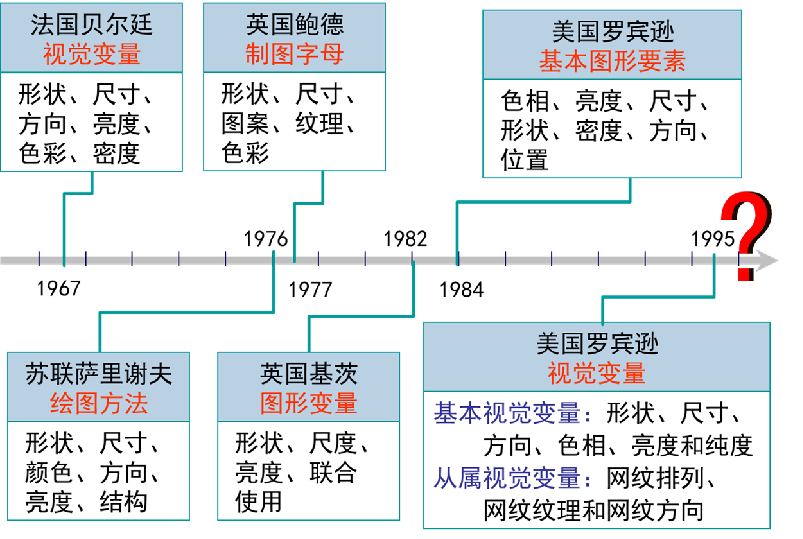

        1967年法国贝尔廷领导的图形实验室经过多年的探讨，提出形状、尺寸、方向、亮度、色彩和密度的差别，改变了图形外观，称为视觉变量。

        近50年来，许多学者在肯定了他的视觉变量理论的同时，提出了多种构成图形要素的方案。

视觉变量是构成图形符号的基本要素，也称图形要素。

1、形状变量

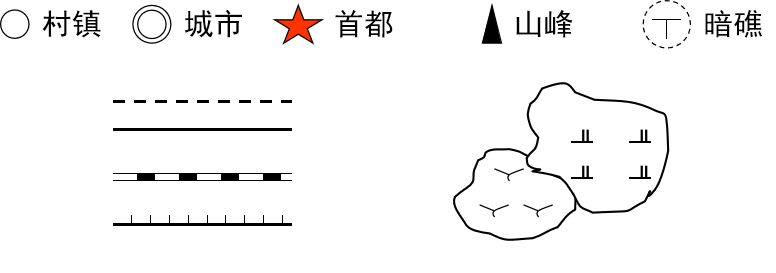

形状是指符号本身的图形轮廓。

主要用来反映制图要素的质量差异。

点状符号本身就体现了形状差异。

线状、面状要素的形状取决于事物本身的空间分布特征。

2、尺寸变量

尺寸变量是指符号在各几何维度上（长、宽、高、面积、体积等）的度量变化。

区分制图对象的数量差异或主次等级

表示制图要素的内部组成变化

3、方向变量

单个符号图形本身的方向变化。

网纹中同类纹理的方向变化。

以图幅坐标系统或图廓为参照对象；

 适用于线形或带状延伸的符号；

 圆形符号无方向变量。

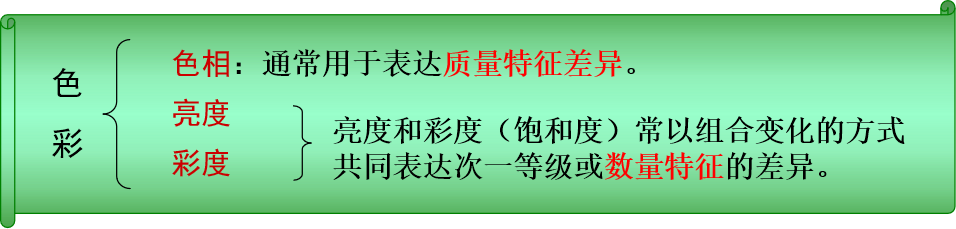

4、颜色变量

既可表达定性特征的不同，也可表达定量特征的差异。

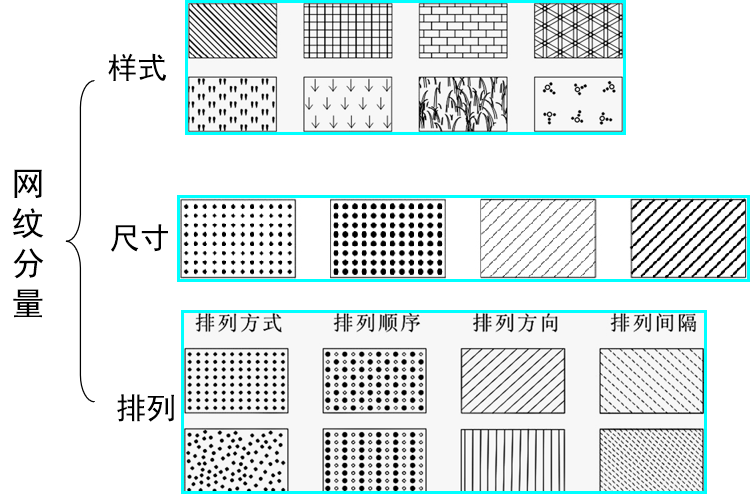

5、网纹变量

也称纹理或底纹，是具有一定形状和大小的点、线组合排列成的图案。网纹可归纳为线划网纹、点状网纹和混合网纹。

点状纹理也称晕点，线状纹理也称晕线。网纹的排列变量由规则或不规则、抽象或象形的形状所组成。

排列方向、晕线组合，花纹、晕线花纹组合，晕线花纹的颜色变化——表示质量特征

疏密、粗细——表示主次等级或数量特征

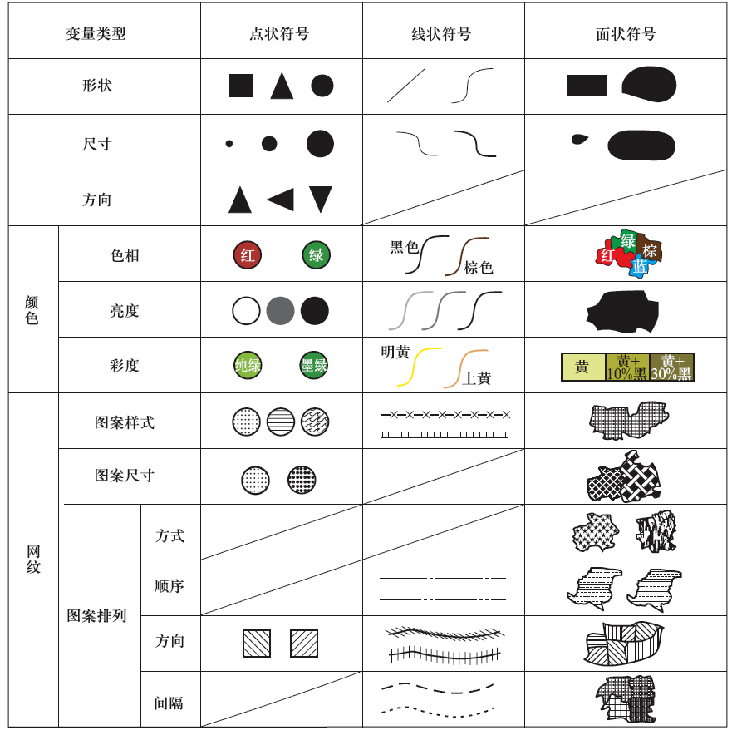

视觉变量在地图符号设计中的基本功能



要素特征类型

空间特征

定性特征

定量特征

可采用变量类型

基本变量

形状 (线路径、面轮廓)

形状 (点状符号)

方 向

颜 色

网  纹

尺 寸

颜  色

网  纹

从属变量

色 相

图案样式

排列方式

排列顺序

排列方向

亮 度

彩 度

排列间隔

图案尺寸

二、视觉变量的组合

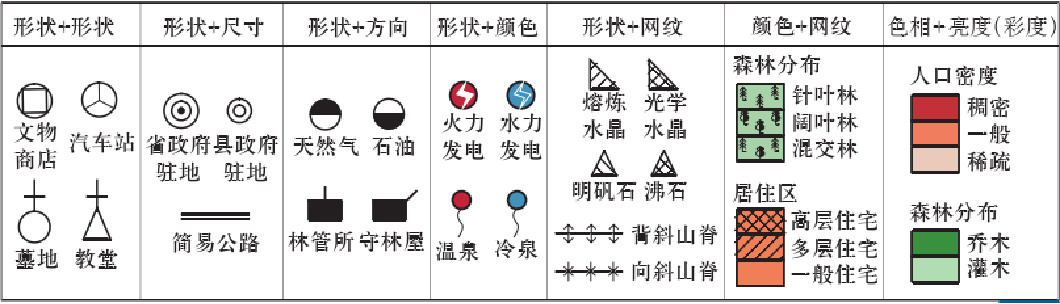

常用组合：

形状+形状

形状+尺寸

形状+方向

形状+颜色

形状+网纹

色相+亮度（彩度）
