一、了解钻床

钳工常用的钻床有台式钻床、立式钻床以及摇臂钻床。

1．台式钻床

台式钻床是一种小型钻床，一般用来钻直径13 mm以下的孔。钻床的规格是指所钻孔的最大直径。常用6 mm和12 mm等几种规格。

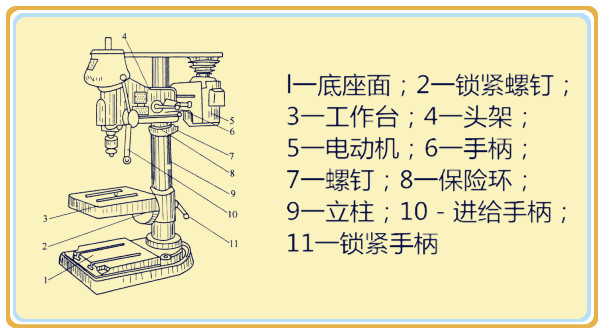

图2-57所示是一种常见的台式钻床。

 使用台式钻床时应注意：

（1）在使用过程中，工作台面必须保持清洁。

（2）钻通孔时必须使钻头能通过工作台面上的让刀孔，或在工件下垫上垫铁，以免钻坏工作台面。

（3）用毕后必须将机床外露滑动面及工作台面擦净，并对各滑动面及各注油孔加注润滑油。

2．立式钻床

立式钻床一般用来钻中小型工件上的孔，其规格有25 mm、35 mm、40 mm、50 mm等几种。它主轴转速和机动进给量都有较大变动范围，因而可适应于不同材料的加工和进行钻孔、扩孔、锪孔、铰孔及攻螺纹等多种工作。

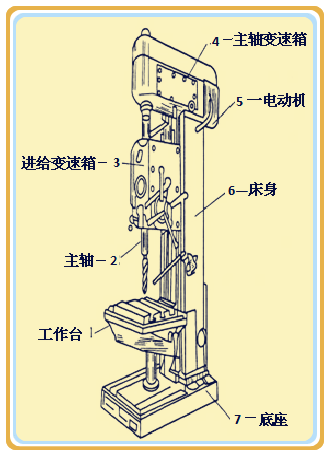

            立式钻床                                         图2-59 摇臂钻床

3．摇臂钻床

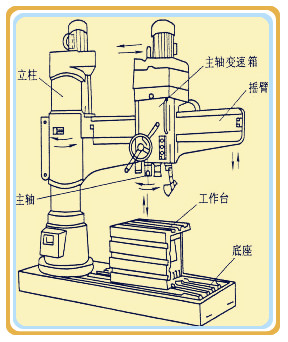

图2-59所示为摇臂钻床，用于大工件及多孔工仵的钻孔。工件不太大时，可将工件放在工作台上加工。如工件很大，则可直接将工件放在底座上加工。摇臂钻床除了用于钻孔外，还能扩孔、锪平面、锪孔、铰孔、镗孔和攻螺纹等。
