1 如何进入BIOS设置？

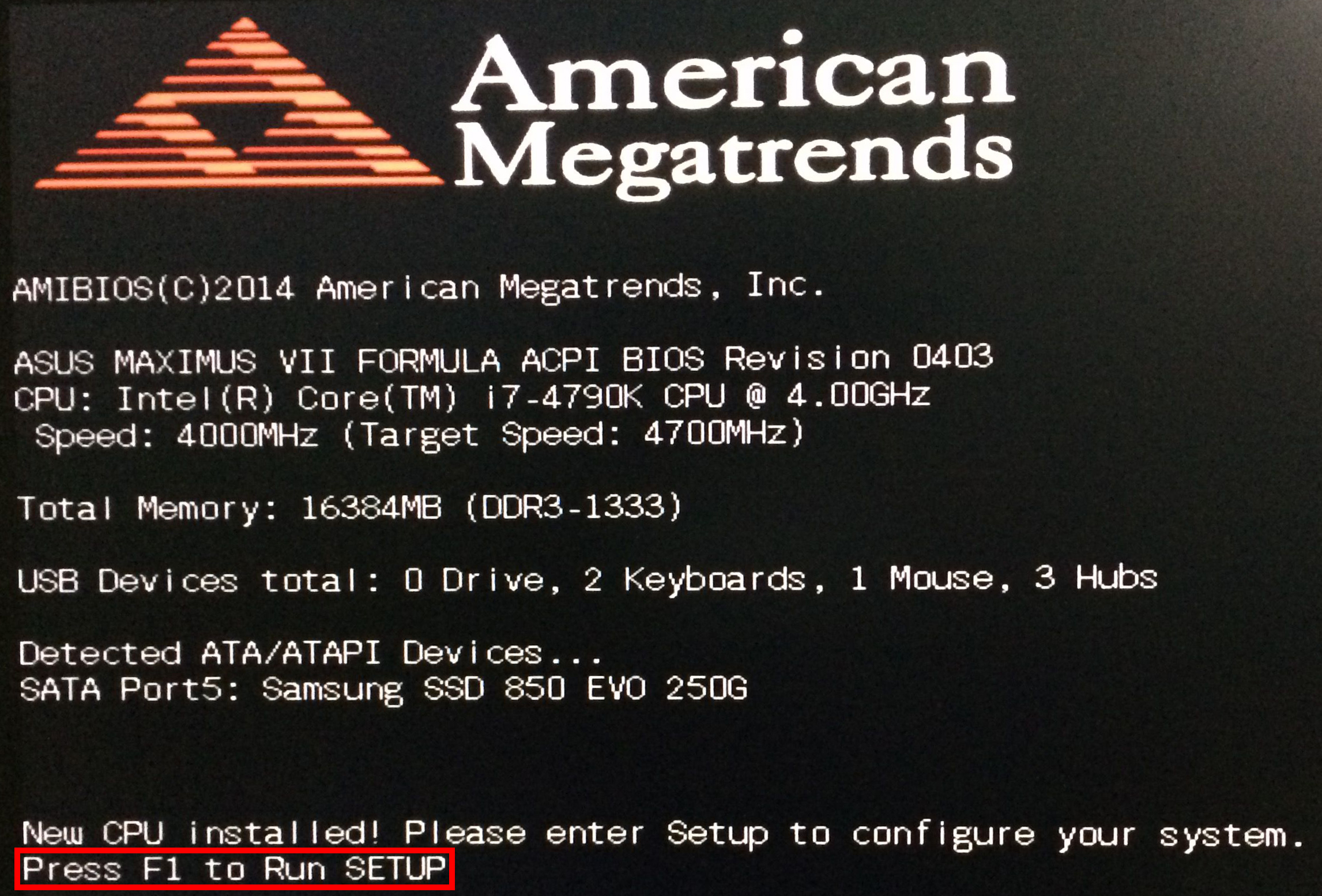

在计算机系统进行上电自检时，即在进入操作系统之前的启动过程中，按热键即可进入BIOS设置。

对于不同的计算机和BIOS程序来说，进入BIOS设置的热键可能是有所不同的。热键一般会在上电自检时显示在屏幕上，而常用的热键有：Del键、Esc键、F1键、F2键和F12键等。

2 基本操作

（1）方向键[↑、↓、←、→]：移动光标。

（2）回车键[Enter]：选择选项。

（3）退出键[Esc]：返回上一级菜单或进入退出菜单。

（4）向上翻页键[Page Up]或加号键[+]：改变选项或增加数值。

（5）向下翻页键[Page Down]或减号键[-]：改变选项或减少数值。

（6）F1键：进入帮助界面。

（7）F5键：恢复上一次设置并保存的参数值。

（8）F6键：加载默认参数值。

（9）F7键：加载优化参数值。

（10）F10键：保存参数并退出BIOS设置。

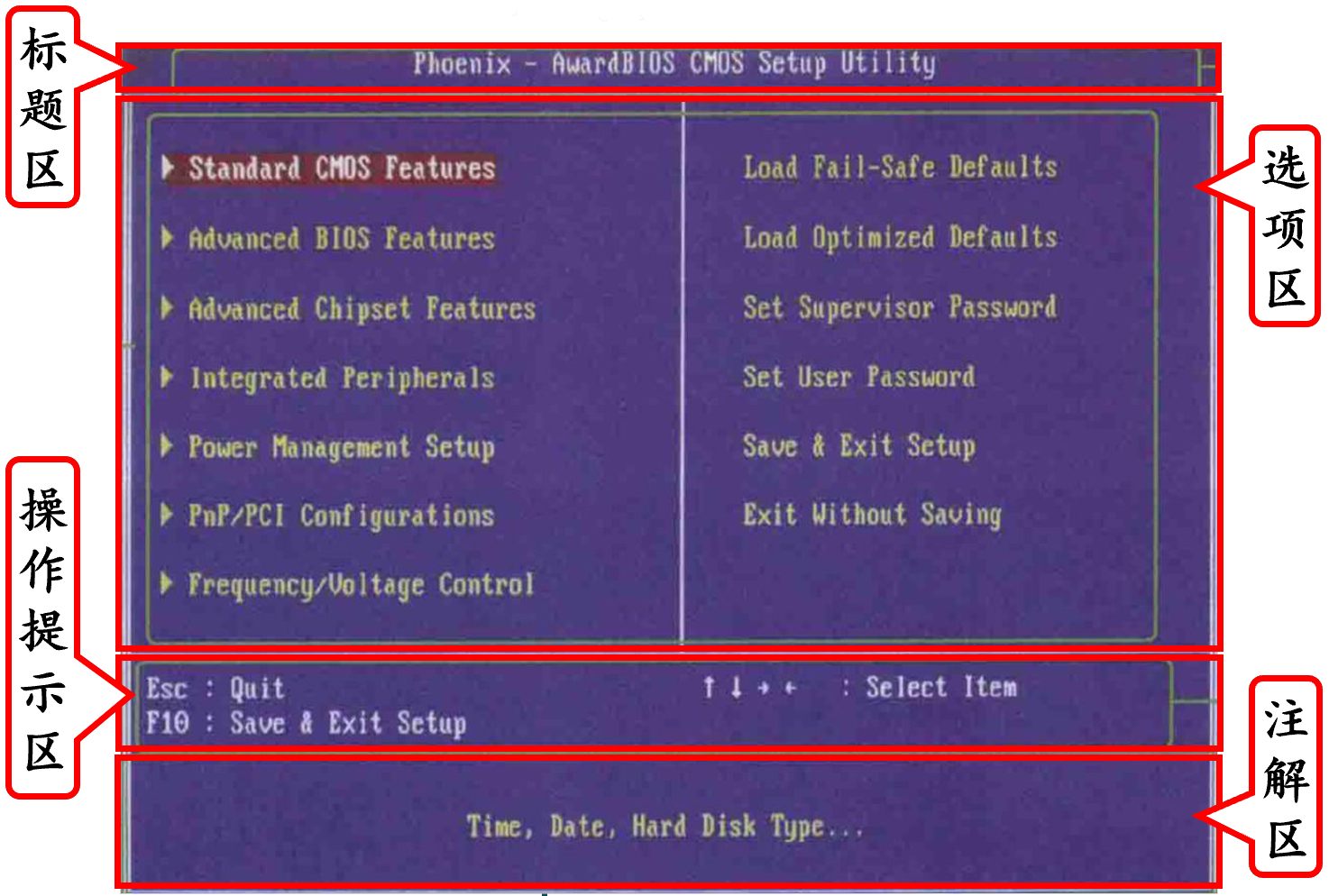

3 BIOS窗口

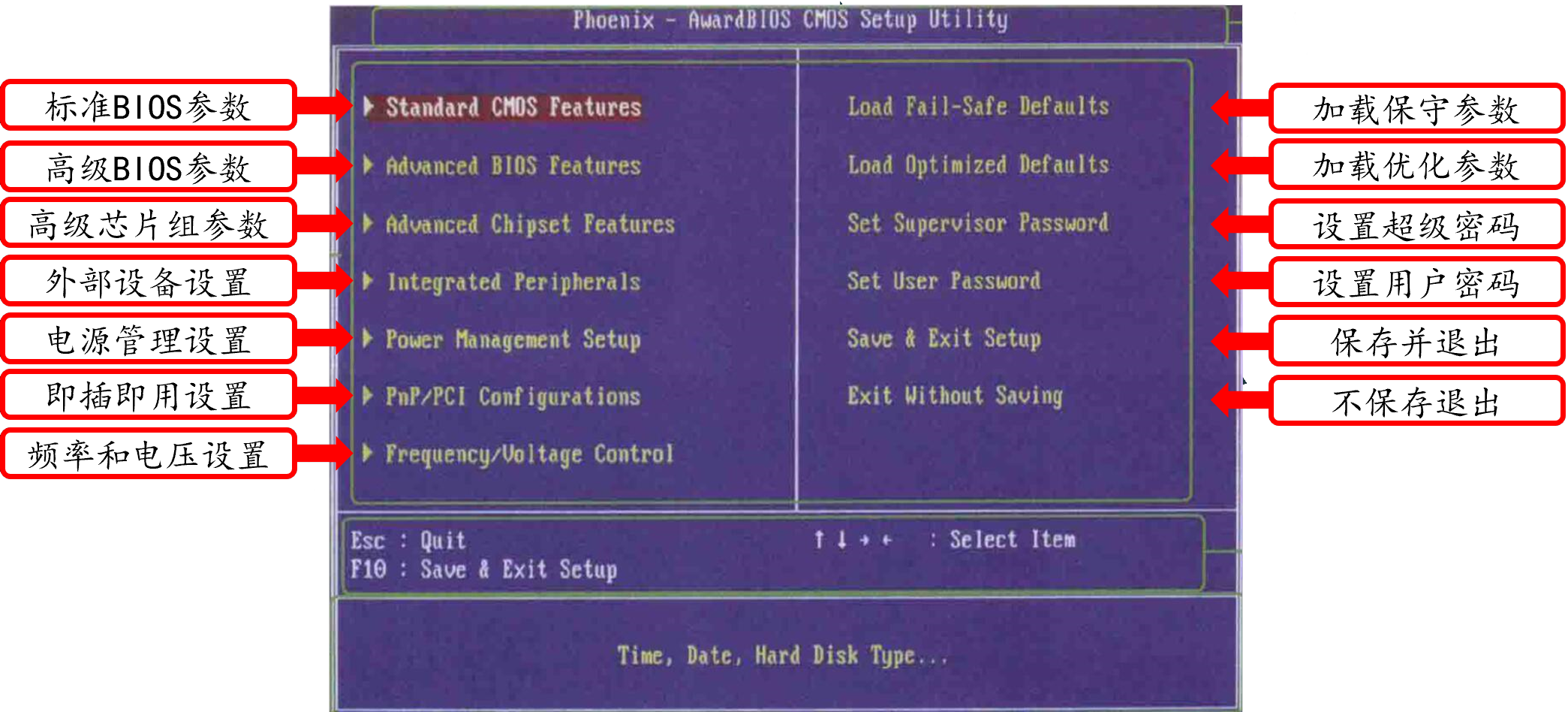

3.1 BIOS菜单选项

（1）Standard BIOS Features：标准BIOS参数，提供了系统的基本设置，包括日期、时间、软驱、显卡和硬盘检测设置等。

（2）Advanced BIOS Features：高级BIOS参数，提供了系统的高级特性设置，包括病毒防护、系统启动顺序、CPU高速缓存和快速检测等系统配置与安全相关设置。

（3）Advanced Chipset Features：高级芯片组参数，提供了芯片组寄存器参数值的设置，主要用于优化系统性能。

（4）Integrated Peripherals：外部设备设置，提供了对系统外围IDE设备、USB设备、串行/并行端口和网卡的设置。

（5）Power Management Setup：电源管理设置，提供了对系统电源和省电模式的设置。

（6）PnP/PCI Configurations：即插即用/PCI总线设置，提供了即插即用和PCI局部总线参数的设置。

（7）Frequency/Voltage Control：频率和电压设置，提供了CPU和内存时钟频率的设置，主要用于CPU和内存超频。

（8）Load Fail-Safe Defaults：加载保守参数，用于加载BIOS产生提供的保守参数。

（9）Load Optimized Defaults：加载优化参数，用于加载主板厂商提供的优化参数。

（10）Set Supervisor Password：设置超级密码。

（11）Set User Password：设置用户密码。

（12）Save & Exit Setup：保存并退出。

（13）Exit Without Saving：不保存退出。

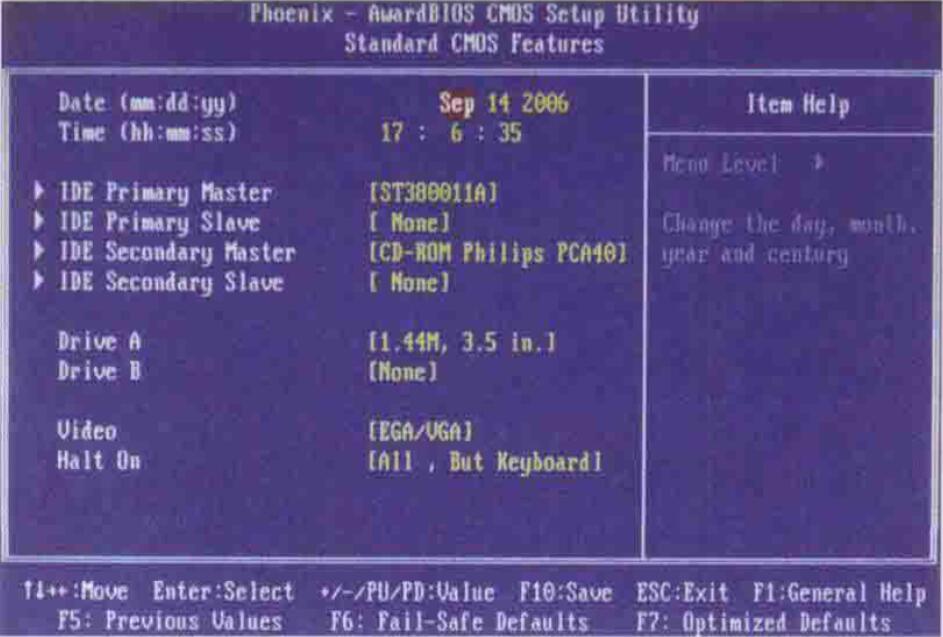

3.2 Standard BIOS Features（标准BIOS参数）

I、Date(mm:dd:yy)：日期设置，格式为“月-日-年”。

II、Time(hh:mm:ss)：时间设置，格式为“时-分-秒”。

III、IDE Primary Master[第一主驱动器]、IDE Primary Slave[第一从驱动器]、IDE Secondary Master[第二主驱动器]、IDE Secondary Slave[第二从驱动器]：设置驱动器参数。

‍（1）IDE HDD Auto-Detection：自动检测硬盘，按下回车键后系统将重新自动检测硬盘。

（2）IDE Primary/Secondary Master/Slave：设置硬盘检测方式。

i、None：没有连接硬盘。

ii、Auto：自动检测和设置硬盘相关参数。

iii、Manual：手动设置硬盘相关参数。

（3）Access Mode：设置硬盘存取模式。

i、Normal：标准模式，支持容量540MB以下的硬盘。

ii、LBA：默认模式，支持容量540MB以上的硬盘。

iii、Large：大容量模式，支持容量540MB-2GB的硬盘。

iv、Auto：自动模式，自动检测并设置硬盘的存取模式。‍

IV、Drive A、Drive B：设置软驱参数。

‍（1）360K,5.25in：容量为360KB的大软驱。

（2）1.2M,5.25in：容量为1.2MB的大软驱。

（3）720K,3.5in：容量720KB的小软驱。

（4）1.44M,3.5in：容量为1.44MB的小软驱。

（5）2.88M,3.5in：容量为2.88MB的小软驱。‍

V、Video：设置显卡类型。

‍（1）EGA/VGA：16/256色以上的彩色显卡。

（2）MONO：单色显卡

（3）CGA 40：以40列方式显示的显卡[分辨率320*240]。

（4）CGA 80：以80列方式显示的显卡[分辨率640*480]。

说明：在对显卡参数进行设置时，最好设置成默认值EGA/VGA，并不要随意更改，否则会降低启动速度，甚至导致黑屏或花屏。‍

VI、Halt On：设置停止引导模式。

‍（1）All Errors：遇到任何错误都会停止自检。

（2）No Errors：遇到任何错误都不会停止自检。

（3）All,But Keyboard：遇到除键盘以外的任何错误就会停止自检。

（4）All,But Diskette：遇到除硬盘以外的任何错误就会停止自检。

（5）All,But Disk/Key：遇到除键盘和硬盘以外的任何错误就会停止自检。‍

VII、Base Memory[基本内存容量]、Extended Memory[扩展内存容量]、Other Memory[其他内存容量]、Total Memory[总内存容量]：显示计算机系统的内存容量。

说明：Total Memory = Base Memory + Extended Memory + Other Memory。

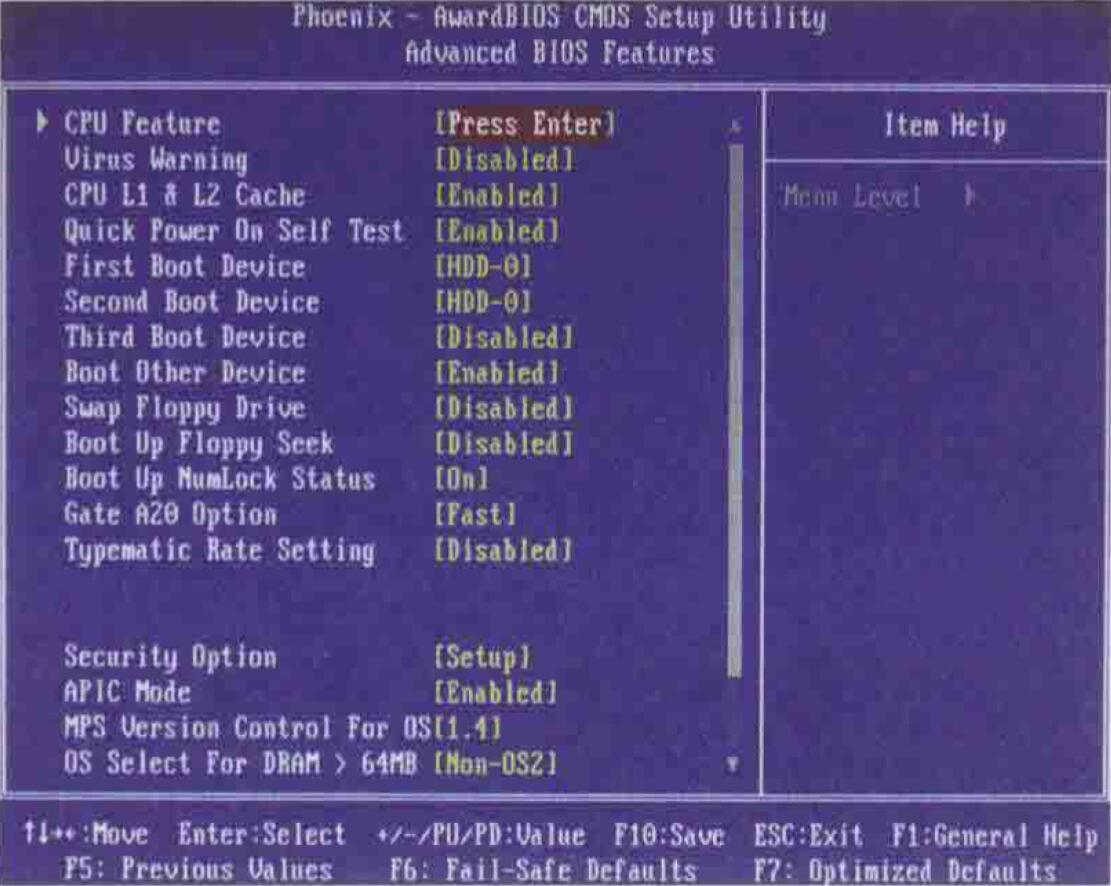

3.3 Advanced BIOS Features（高级BIOS参数）

I、CPU Feature：CPU设定，用于设置CPU的特征技术参数。

CPU的特征技术参数：

https://zhidao.baidu.com/question/343322568.html

（1）Intel EIST：Intel智能降频技术。

（2）Intel C-State Intel：深度节能技术。

（3）C State Package Limit Setting：C State包限设置。

（4）C1E Support：C1E支持。

（5）Over Speed Protection：超频保护。

（6）Execute Bit Support：扩展位支持。

（7）Set Limit CPUID Maxval to 3：设置CPUID最大值为3。

（8）Intel Virtualization Tech Intel：虚拟化技术。

（9）Intel VT-d Tech：Intel VT-d技术。

‍

II、Virus Warning：病毒防护。

注意：开启BIOS防毒功能后，如果有程序对主引导扇区进行改写时，BIOS就会发出警报。而安装操作系统时会对主引导扇区进行写操作，所以安装操作系统前应关闭BIOS防毒功能，否则无法安装操作系统。

III、CPU L1 & L2 Cache：CPU缓存。

‍（1）Enabled：开启CPU缓存。

（2）Disabled：关闭CPU缓存。‍

IV、Quick Power On Self Test：快速上电自检。

‍（1）Enabled：开启快速上电自检。

（2）Disabled：关闭快速上电自检。‍

V、First Boot Device[第一启动设备]、Second Boot Device[第二启动设备]、Third Boot Device[第三启动设备]、Boot Other Device[其他启动设备]：启动设备检测顺序。

‍（1）HDD-0：IDE Primary Master的硬盘。

（2）HDD-1：IDE Primary Slave的硬盘。

（3）HDD-2：IDE Secondary Master的硬盘。

（4）HDD-3：IDE Secondary Slave的硬盘。

（5）SCSI：SCSI设备。

（6）CDROM：光驱。

（7）Floppy：软驱。

（8）LS120：LS120高容量软驱。

（9）ZIP100：ATAPI ZIP软驱。

（10）USB-FDD/USB-ZIP/USB-CDROM/USB-HDD：USB连接的相应设备。

（11）LAN：局域网的远程主机。

（12）Disabled：不指定。

VI、Swap Floppy Drive：交换软驱盘符。

‍（1）Enabled：可以交换软驱盘符。

（2）Disabled：不能交换软驱盘符。

VII、Boot Up Floppy Seek：开机检测软驱。

‍（1）Enabled：开机会检测软驱。

（2）Disabled：开机不会检测软驱。

VIII、Boot Up Numlock Status：开机启动小键盘。

‍（1）Enabled：开机会启动小键盘。

（2）Disabled：开机不会启动小键盘。

IX、Gate A20 Option：A20地址线控制模式。

‍（1）Fast：使用主板上的芯片来控制A20信号。

（2）Normal：使用键盘控制器芯片来控制A20信号。

说明：使用主板芯片来控制A20信号，可以提高内存的访问速度，从而提高系统的性能，所以建议将其设为“Fast”。

X、Typematic Rate Setting：键盘速率设置。

‍（1）Enabled：开启键盘速率设置。

i、Typematic Rate(Chars/Sec)：字元输入速率，字元/秒。用于设置键盘加速度的速率，设定值为6、8、10、12、15、20、24、30。

ii、Typematic Delay(Msec)：字元输入延迟，毫秒。用于设置第一次按下键盘到加速开始之间的延迟，设定值为250、500、750、1000。

（2）Disabled：关闭键盘速率设置。

XI、Security Option：安全选项。

‍（1）Setup：每次进入BIOS设置时要求输入密码。

（2）System：每次开机启动时要求输入密码。

XII、APIC Mode：高级程序中断控制器。

‍（1）Enable：开启高级程序中断控制器。

（2）Disabled：关闭高级程序中断控制器。

说明：打开APIC模式可以将系统默认的15个中断请求（IRQ）共享为22个，从而解决设备过多而导致中断冲突的问题。但是大多数计算机是根本用不完15个IRQ的，如果开启，就可能造成一些设备因为共享IRQ而降低执行效率和IRQ闲置。

XIII、MPS Version Control For OS：多处理器操作系统版本控制。设定值为1.1和1.4。

说明：1.4比1.1增加了扩展型结构表，可用于多重PCI总线，并且无需PCI桥接就可以使用第二条PCI总线。

XIV、OS Select For DRAM > 64MB：OS2使用的内存容量。

‍（1）Non-OS2：不使用IBM OS/2操作系统。

（2）OS2：使用IBM OS/2操作系统，且DRAM容量大于64MB。

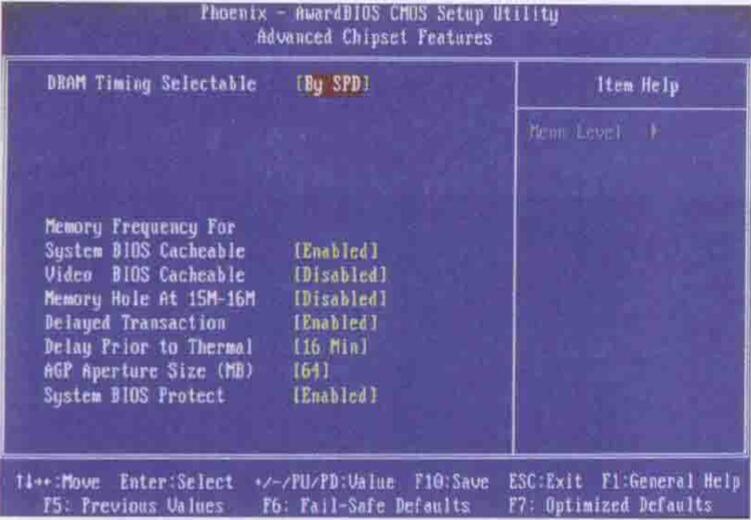

3.4 Advanced Chipset Features（高级芯片组参数）

注意：高级芯片组参数的项目设置内容相当复杂，一般而言，系统默认的预设值是相当不错的参数，且已针对当前主板做了最佳设置。若更改设置有误，将可能导致系统无法开机或死机，因此建议不要随意更改。

I、DRAM Timing Selectable：DRAM内存参数。

‍（1）Manual：手动设置内存参数。

i、CAS Latency Time：内存响应时间，单位是运算周期。用于设置内存在收到一个CAS信号时要延迟几个周期才开始读/写数据，设定值为2、2.5和3。

ii、Active to Precharge Delay：内存行有效至预充电的延迟。用于设置内存初始化RAS的延迟周期，设定值为Auto、00、01、02、03、04、05、06、07、08、09、10、11、12、13、14和15。

注意：调整这个参数需要结合具体情况而定，一般设在5－10之间，并不是说越大或越小就越好。如果周期太长，系统会因为无谓的等待而降低性能；如果周期太短，则可能因缺乏足够的时间而无法完成数据的突发传输，这样会引发丢失数据或损坏数据。

iii、DRAM RAS# to CAS# Delay：RAS至CAS的延时，单位是运算周期。用于设置行地址滤波转换到列地址滤波的延迟时间，设定值为2、3和4。

说明：RAS至CAS延时的数值越小，内存的性能越好。

iv、DRAM RAS# Precharge：内存预充电时间，单位是运算周期。用于设置预充电指定送到DRAM后频率等待启动的等待时间，设定值为2、3和4。

说明：内存预充电时间的数值越小，内存的读写速度就越快，内存的性能就越好。

（2）By SPD：自动设定，根据内存读取SPD的内容。

II、System BIOS Cacheable：系统BIOS缓存。

‍（1）Disabled：关闭系统BIOS缓存。

（2）Enabled：开启系统BIOS缓存。

说明：开启系统BIOS缓存表示允许系统BIOS中的数据或指令可以通过缓存取得，从而提高读取指令的速度，提高系统整体性能。

III、Video BIOS Cacheable：显卡BIOS缓存。

‍（1）Disabled：关闭显卡BIOS缓存。

（2）Enabled：开启显卡BIOS缓存。

IV、Memory Hole At 15M-16M：保留内存地址，即将系统内存中15M-16M内存地址作为特殊板卡使用，而系统不再使用这段内存空间。

‍（1）Disabled：不保留内存地址。

（2）Enabled：保留内存地址。

V、Delayed Transaction：延时设置，即提供32位写缓冲作为PCI与ISA总线之间的延迟处理空间。

‍（1）Disabled：不开启延时设置。

（2）Enabled：开启延时设置。

VI、Delay Prior to Thermal：CPU超温延迟，即当CPU温度达到工厂预设的温度时，时钟将被适当延迟，温度监控装置开启，由处理器内置传感器控制的时钟模组也会激活，以保持处理器的温度限制。也就是通过在延迟时间内通过降低CPU性能来控制CPU温度，设定值为4 Min、8 Min、16 Min和32 Min。

VII、AGP Aperture Size(MB)：AGP占用内存，即允许AGP显卡除了可以使用显卡上的缓存外，还可以借用系统内存作为缓存，以提高3D图形的处理能力，单位是MB，设定值为4、8、16、32、64、128和256。

VIII、System BIOS Protect：BIOS防写入，即不允许改写或升级BIOS程序。

‍（1）Disabled：不开启BIOS防写入功能。

（2）Enabled：开启BIOS防写入功能。

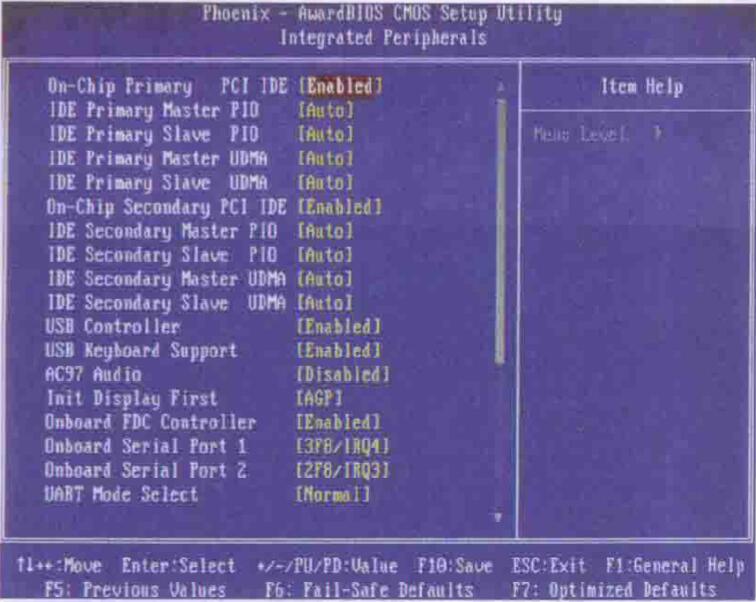

3.5 Integrated Peripherals（外部设备设置）

I、On-Chip Primary PCI IDE[第一个PCI IDE接口]、On-Chip Secondary PCI IDE[第二个PCI IDE接口]：IDE接口设置。

‍（1）Disabled：关闭PCI IDE接口。

（2）Enabled：开启PCI IDE接口。

说明：连接有设备的IDE接口必须开启才能够使用相应的设备。

II、IDE Primary/Secondary Master/Slave PIO：IDE设备的PIO传输模式。

‍‍‍（1）Auto：由BIOS自动检测IDE设备，并决定最佳模式。

（2）Mode 0：传输速度为3.3MB/s。

（3）Mode 1：传输速度为5.2MB/s。

（4）Mode 2：传输速度为8.3MB/s。

（5）Mode 3：传输速度为11.1MB/s。

（6）Mode 4：传输速度为16.6MB/s。

说明：PIO是一种通过CPU执行I/O端口指令来进行数据读写的数据传输模式，是最早的硬盘数据传输模式，传输速率低、CPU占用率高。

III、IDE Primary/Secondary Master/Slave UDMA：IDE设备的UDMA传输模式。

‍（1）Auto：由BIOS自动检测IDE设备，并决定是否启用。

（2）Disabled：关闭UDMA传输模式。

说明：UDMA是高级直接内存访问，具有很高的准确性和安全性，传输速度也较快。

IV、USB Controller：USB控制器。

‍（1）Disabled：关闭USB控制器。

（2）Enabled：开启USB控制器。

说明：如果关闭USB控制，将会导致无法使用USB设备。

V、USB Keyboard Support：USB键盘支持。

‍（1）Disabled：关闭USB键盘支持功能。

（2）Enabled：开启USB键盘支持功能。

说明：如果关闭USB键盘支持功能，将会导致USB接口的键盘无法使用。

VI、AC97 Audio：内置音效功能。

‍（1）Auto：由BIOS自动检测，并决定是否启用。

（2）Disabled：关闭内置AC97音效功能。

说明：如果安装有声卡，或者使用音效数据卡、通信网卡来提供音效服务时，建议关闭内置AC97音效功能。

VII、Init Display First：不同接口显卡的优先顺序。

‍（1）PCI Slot：开机时以PCI显卡为第一优先。

（2）AGP：开机时以AGP显卡为第一优先。

（3）Onboard/AGP：开机时以集成显卡为第一优先。

VIII、Onboard FDC Controller：内置软驱控制器。

‍（1）Disabled：开启内置软驱控制器。

（2）Enabled：关闭内置软驱控制器。

IX、Onboard Serial Port 1/2：串行端口。

‍（1）Disabled：关闭串行端口。

（2）3F8/IRQ4、2F8/IRQ3、3E8/IRQ4、2E8/IRQ3：串行端口所占的基本I/O端口的地址[3F8、2F8、3E8、2E8]和所占的IRQ服务号[IRQ4、IRQ3]。

（3）Auto：由BIOS自动检测，并决定最佳模式。

X、UART Mode Select：红外线传输模式。

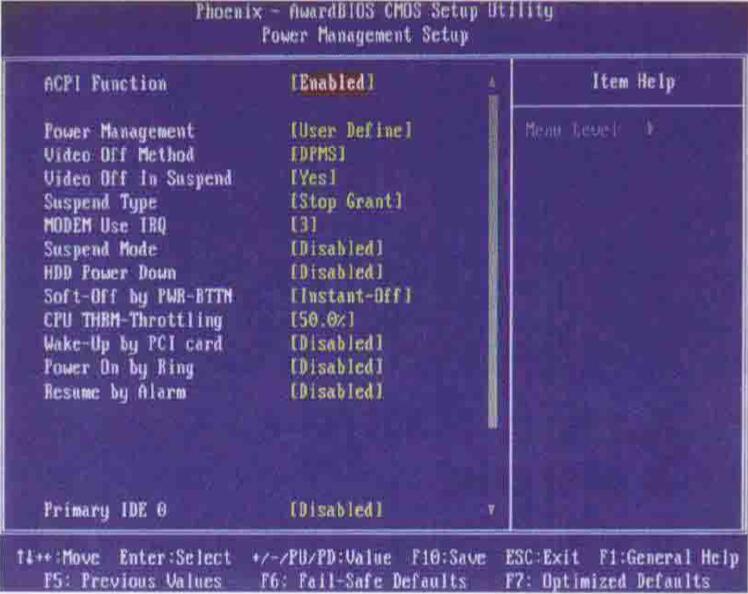

3.6 Power Management Setup（电源管理设置）

I、ACPI Function：ACPI功能，先进结构电源接口标准省电机制。

‍（1）Disabled：关闭ACPI功能。

（2）Enabled：开启ACPI功能。

说明：要使用ACPI功能，除了需要进行BIOS设置外，还必须在操作系统与外部设备的协作下才能使用。

II、Power Management：省电模式。

‍（1）Max Saving：最大省电状态，硬盘断电时间和挂起时间都设为1分钟。

（2）Min Saving：最小省电状态，硬盘断电时间设为15分钟、挂起时间设为1小时。

（3）User Define：用户自定省电模式。

III、Video Off Method：屏幕省电模式。

‍（1）Blank Screen：屏幕变成空白。

（2）V/H SYNC+Blank：屏幕变成空白，并停止水平与垂直扫描。

（3）DPMS：使用显示器电源管理。

说明：DPMS功能需要BIOS和显卡支持。

IV、Video Off in Suspend：挂起状态关闭屏幕。

‍（1）No：挂起状态时不进入屏幕省电模式。

（2）Yes：挂起状态时进入屏幕省电模式。

V、Suspend Type：挂起类型。

‍（1）Stop Grant：保存整个系统的状态，然后关闭电源。

（2）PwrOn Suspend：保持电源供给，CPU和核心系统在低电压模式下运行。

VI、MODEM Use IRQ：调制解压器端口占用的IRQ编号

‍（1）NA：不对调制解压器进行检测。

（2）3、4、5、7、9、10、11：调制解压器端口占用相应的IRQ编号。

VII、Suspend Mode：挂起模式，用于设置系统进入挂起状态的等待时间，其中“Disabled”表示禁用。

VIII、HDD Power Down：硬盘断电时间，用于设置暂时关闭硬盘电源的等待时间，其中“Disabled”表示禁用。

IX、Soft-Off by PWR-BTTH：机箱电源开关。

‍（1）Instant-Off：按下电源开关后立即关机。

（2）Delay 4 Sec：按下电源开关后延迟4秒关机。

X、CPU THRM-Throttling：CPU温控比率，当CPU超过工厂预设的温度时，处理器任务周期占全部周期的比例，即通过降低CPU效率来控制温度。数字越小，任务周期的比率越小，效率降幅越小。

XI、Wake-Up by PCI Card：网络唤醒。

‍（1）Disabled：关闭网络唤醒。

（2）Enabled：开启网络唤醒。

XII、Power On by Ring：调制解压器启动电源。

‍（1）Disabled：关闭调制解压器启动电源功能。

（2）Enabled：启用调制解压器启动电源功能。

XIII、Resume by Alarm：定时开机，用于设置定时开机的时间。

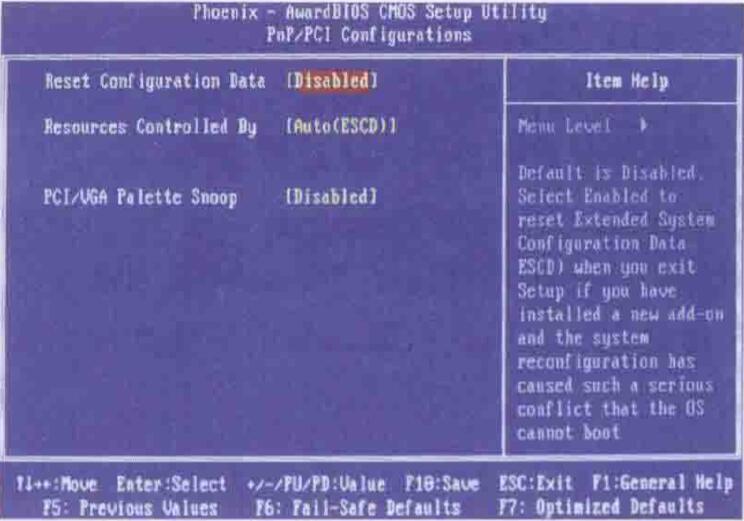

3.7 PnP/PCI Configurations（即插即用/PCI总线设置）

I、Reset Configuration Data：重新配置系统资源。

‍（1）Disabled：不重新配置系统资源。

（2）Enabled：重新配置系统资源，并在完成后自动重新切换回“Disabled”。

II、Resource Controlled By：资源分配方式，即设置IRQ、DMA等资源分配给PCI或ISA的方式。

‍（1）Auto(ESCD)：自动配置与指定。

（2）Manual：手动配置。

III、PCI/VGA Palette Snoop：颜色校正。

‍（1）Disabled：不进行颜色校正。

（2）Enabled：进行颜色校正。

说明：没有使用非标准显卡或没有出现色彩问题时，最好不要进行颜色校正。

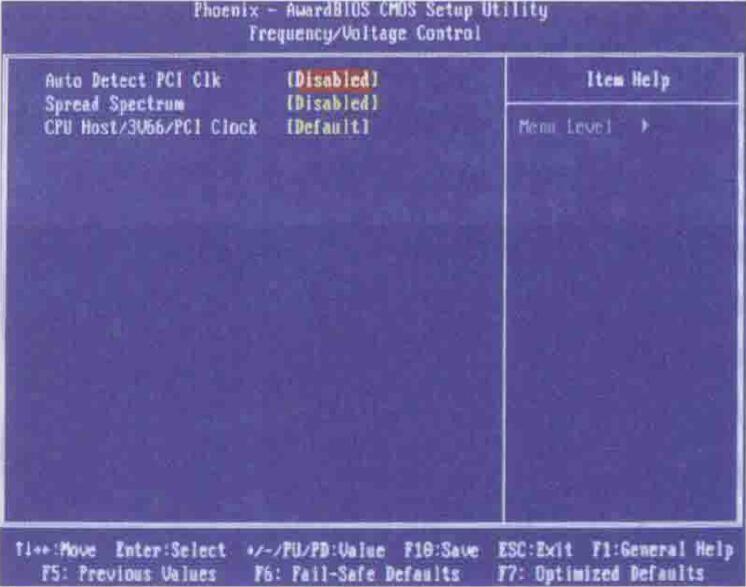

3.8 Frequency/Voltage Control（频率和电压设置）

I、Auto Detect PCI CLK：自动侦测PCI时钟频率。

‍（1）Disabled：关闭自动侦测PCI时钟频率功能。

（2）Enabled：开启自动侦测PCI时钟频率功能。

II、Spread Spectrum：扩展频谱技术。

‍（1）Disabled：关闭扩展频谱技术。

（2）Enabled：开启扩展频谱技术。

III、CPU Host/3V66/PCI Clock：CPU频率调整，用于设定CPU的外频[CPU Host]、66M频率[3V66]和PCI总线频率[PCI Clock]，其中“Default”表示采用默认值。

说明：要进行超频时，需要首先关闭自动侦测PCI时钟频率功能和开启扩展频谱技术，然后再对CPU频率进行调整。

3.9 Set Supervisor/User Password（设置密码）

I、Set Supervisor Password：设置超级密码，即管理员密码。该密码可用于开机启动和改动BIOS设置。

II、Set User Password：设置用户密码。该密码可用于开机启动，但是不能改动BIOS设置。

III、取消密码：在设置密码界面中，不输入任何字符，直接按下回车键[Enter]。

3.10 破解密码

如果忘记了BIOS密码，可以通过万能密码、软件破解和硬件清除三种方式破解BIOS密码。

（1）万能密码：BIOS程序的后门，无论用户设置什么密码，都可以使用它来改动BIOS设置。

i、AMI BIOS常用的万能密码：AMI、BIOS、PASSWORD、HEWITT RAND、AMI?SW、AMI_SW、LKWPETER、A.M.I。

ii、Award BIOS常用的万能密码：AWARD_SW、j262、HLT、SER、SKY_FOX、BIOSTAR、ALFAROME、lkwpeter、j256、AWARD?SW、LKWPPETER、Syxz、aLLY、589589、589721、awkard。

iii、Phoenix BIOS常用的万能密码：phoenix。

说明：万能密码主要对一些早期的主板有效，目前主流的主板BIOS很少再有万能密码。

（2）软件破解：可以通过破解程序或debug.exe程序进行破解。该方式只能破解BIOS设置程序密码，不能破解开机启动密码。

说明：进入Windows前，按F8键进入命令提示符状态，然后分别在1、2、3、4行输入“C:\debug”、“-0 70 16”、“-0 71 16”和“-q”命令，BIOS设置中的数据便会被清除。

（3）硬件清除：可以使用跳线清除和手工放电两种方式进行BIOS设置数据清除。

‍i、跳线清除：将CMOS跳线帽左移或右移，等待5s以后，再将跳线帽恢复到原来的位置。

ii、手工放电：取下CMOS电池，并将正负极短接，等待10min后，再重新安装CMOS电池。

注意：取下CMOS电池解除BIOS密码时，不能只关闭主机电源，还应该断开主机与电源插座之间的电源连线。同时反复按下开机键，可以加快放电过程。

注意：使用软件破解和硬件清除的方式解除BIOS密码之后，BIOS设置参数将还原成默认值，需要重新进行BIOS设置。

4 优化设置

合理设置BIOS设置参数，可以使计算机系统能够充分发挥出软硬件的性能，提高计算机系统的运行速度和稳定性。

（1）将“Standard CMOS Feature”中没有连接设备的端口设置为“None”；

（2）将“Halt On”设置为“All Error”；

（3）将“Virus Warning”设置为“Disabled”；

（4）将“CPU L1 & L2 Cache”设置为“Enabled”；

（5）将“Quick Power On Self Test”设置为“Enabled”；

（6）操作系统安装完成后，将“First Boot Device”设置为“HDD-0”；

（7）将“Boot Up Floppy Seek”设置为“Disabled”；

（8）将“Boot Up Numlock Status”设置为“On”；

（9）将“Gate A20 Option”设置为“Fast”；

（10）将“System BIOS Cacheable”设置为“Enabled”；

（11）将“Video BIOS Cacheable”设置为“Enabled”；

（12）在没有特殊板卡时，将“Memory Hole At 15M-16M”设置为“Disabled”；

（13）将“System BIOS Protect”设置为“Enabled”；

（14）将“Integrated Peripherals”中没有用连接设备的端口设置为“Disabled”；

（15）将“USB Controller”和“USB Keyboard Support”设置为“Enabled”；

（16）将“ACPI Function”设置为“Enabled”；

（17）将“Wake-Up by PCI Card”和“Power On by Ring”设置为“Disabled”。

5 BIOS设置的技巧

按照一定的步骤进行BIOS设置，能够在保证计算机系统正常使用的前提下，最大地优化BIOS设置，提高计算机系统的性能。

（1）使用“Load Fail-Safe Defaults”加载保守参数；

（2）如果计算机系统能够正常运行，使用“Load Optimized Defaults”加载优化参数；

（3）如果计算机系统能够正常运行，在对BIOS设置参数进行逐步优化。
