21.3   计数器

计数器主要用来对脉冲进行计数，也可以作为分频器和脉冲分配器使用。计数器由触发器和门电路组成。计数脉冲同时作用在所有触发器的触发端C端，称为同步计数器，否则为异步计数器。按照进位制计数器分为二进制计数器、十进制计数器和任意进制计数器，实现加法计数、减法计数和可逆计数。

一、二进制计数器

二进制计数器的位数等于触发器的个数，当触发器处于计数状态，如J-K触发器的输入端满足J=K=1，D触发器连接成T’触发器，在计数脉冲作用下便可进行计数，各个触发器的状态在计数脉冲作用下按照二进制数的规律变化。

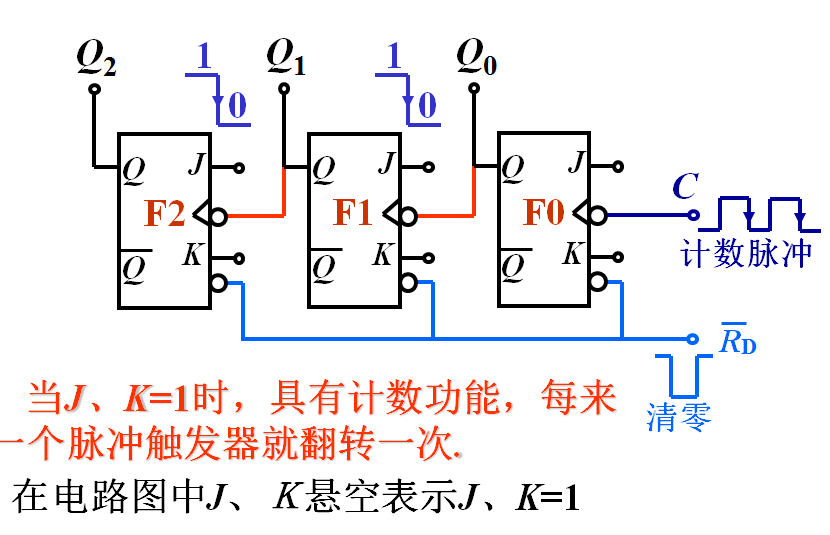

异步计数器计数脉冲C不是同时加到各位触发器。最低位触发器由计数脉冲触发翻转，其他各位触发器有时需由相邻低位触发器输出的进位脉冲来触发，因此各位触发器状态变换的时间先后不一，只有在前级触发器翻转后,后级触发器才能翻转。

如图所示：

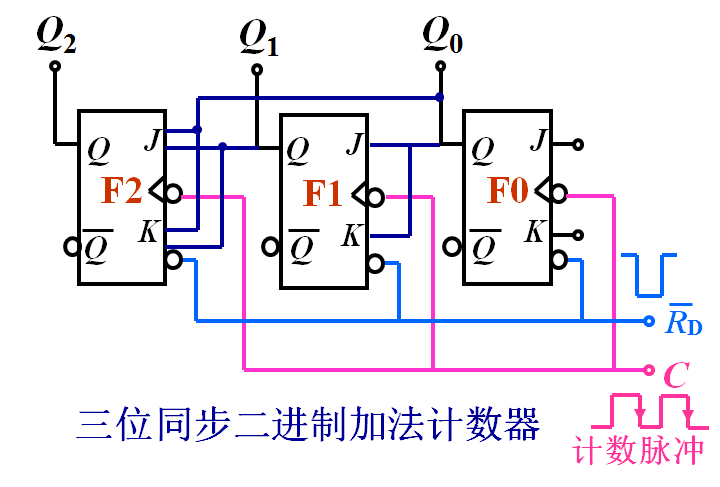

同步计数器计数脉冲同时接到各位触发器，各触发器状态的变换与计数脉冲同步。

同步计数器由于各触发器同步翻转，因此工作速度快。但接线较复杂。

同步计数器组成原则:根据翻转条件,确定触发器级间连接方式—找出J、K输入端的联接方式。

如图所示：

二、十进制计数器

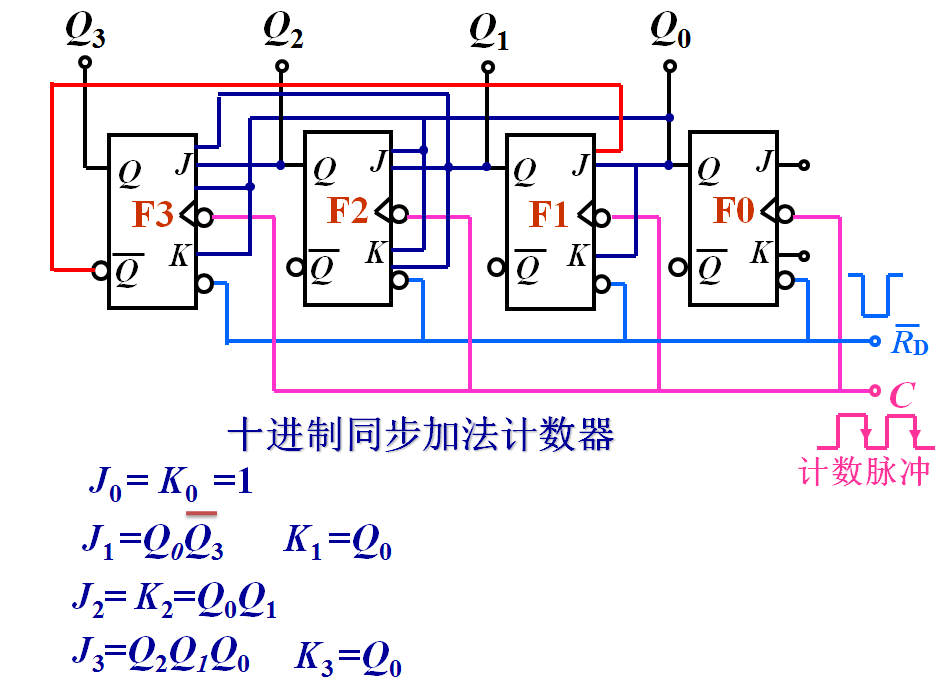

十进制计数器的每一位由4位二进制计数器组成，通常采用“8421”编码的BCD码（用4位二进制表示一位十进制数），使用触发器的个数等于十进制位数的4倍。其工作原理是在二进制计数器的基础上，通过触发器的复0、置1或计数功能，实现规定的十进制计数。

如图所示：

三、任意进制计数器

非二进制和十进制计数器称为任意进制计数器。

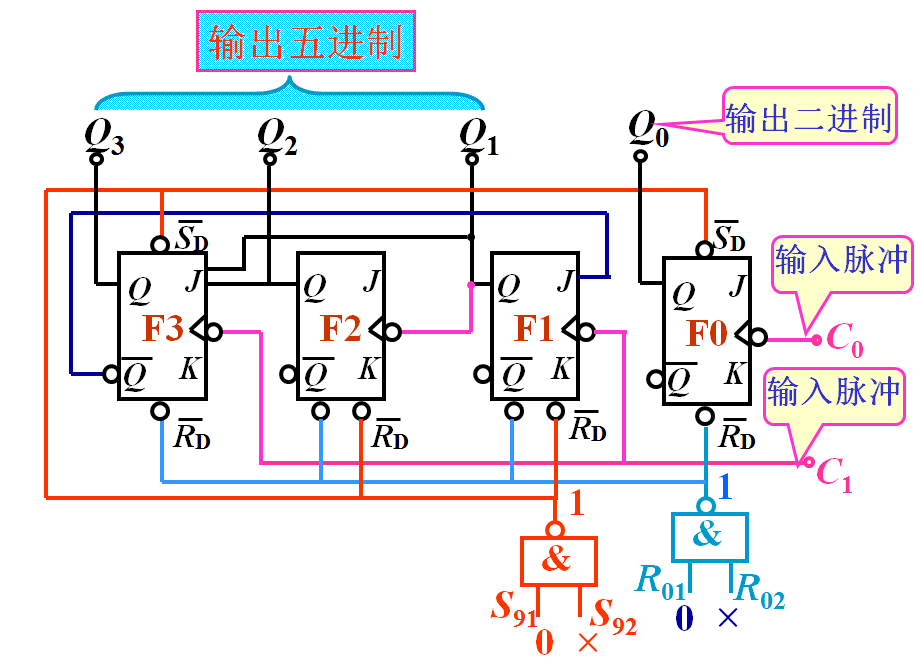

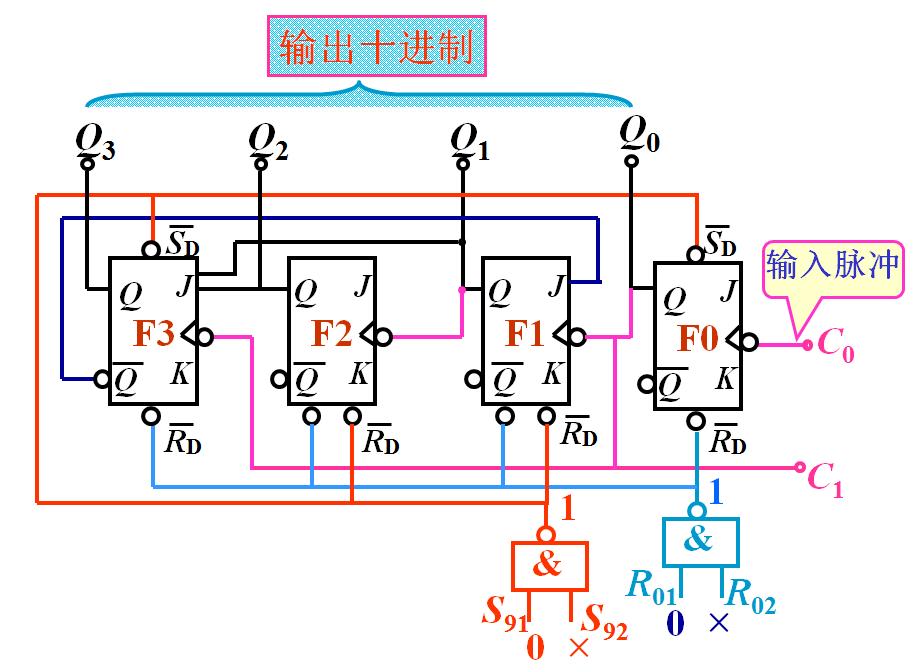

可以用中规模数字集成电路计数器芯片CT74LS290(T1290)组成二-五-十进制集成计数器。如图所示：

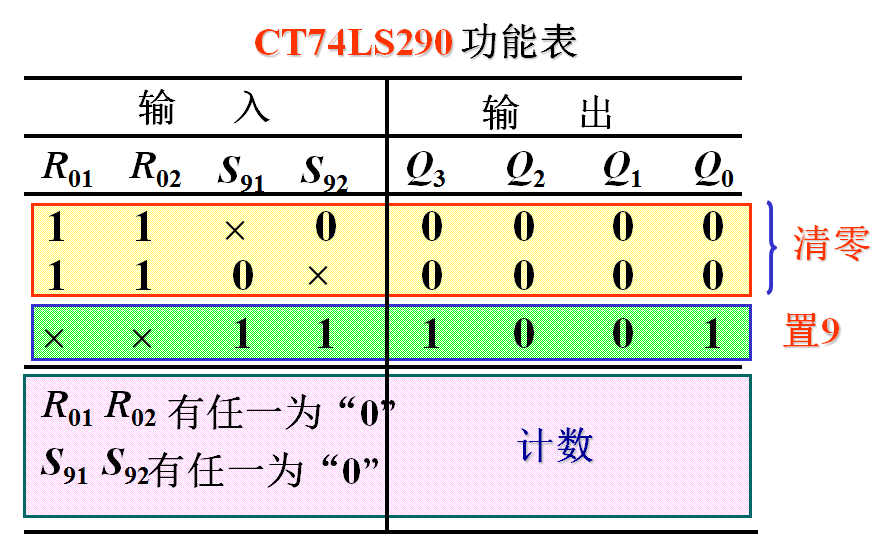

CT74LS290(T1290)可以构成 N进制计数器，反馈置“0”法：当满足一定的条件时，利用计数器的复位端强迫计数器清零，重新开始新一轮计数。

利用反馈置“0”法可用已有的计数器得出小于原进制的计数器。

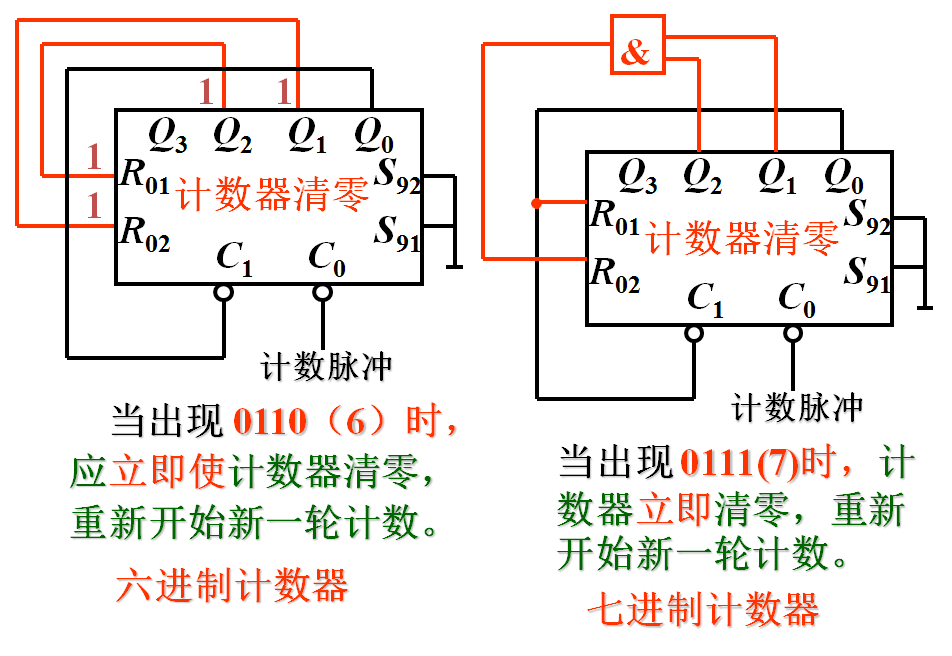

例：用一片CT74LS290可构成十进制计数器，如将十进制计数器适当改接，利用其清零端进行反馈清零，则可得出十以内的任意进制计数器。
