21.2   寄存器

寄存器主要用来存储数码，有数码寄存器和移位寄存器两种。由触发器和门电路组成，触发器的个数等于数码的个数。数码的存取方式有并行和串行两种。

一、数码寄存器

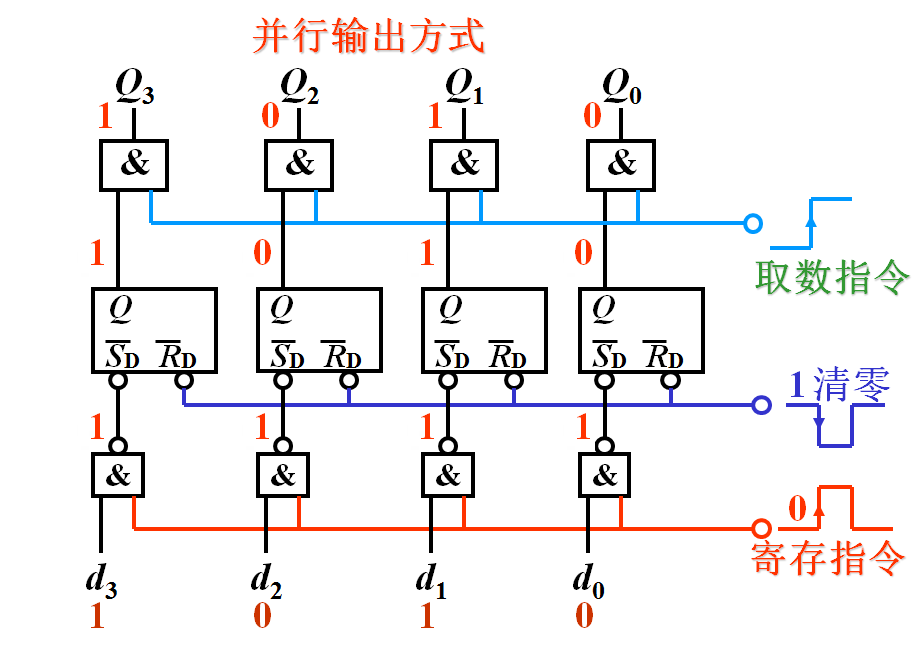

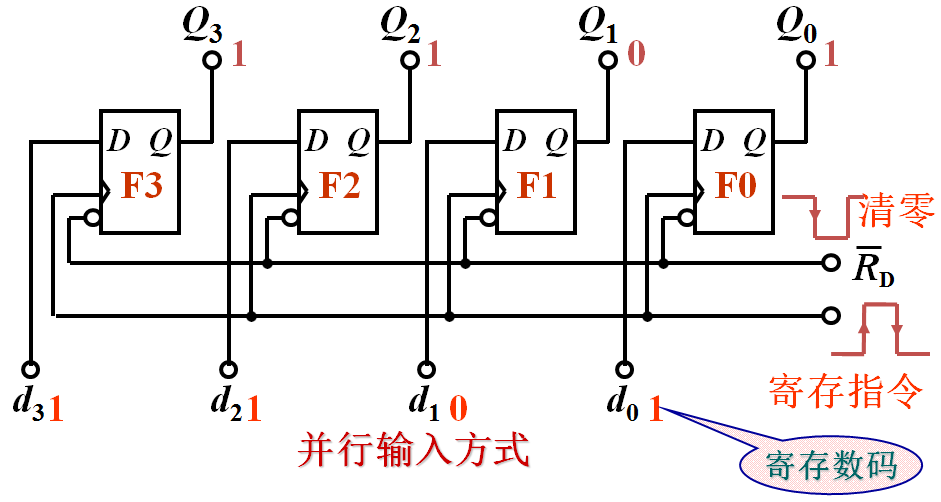

数码寄存器属于并行输入、并行输出的寄存器，在存、取脉冲的控制下，所有数码同时存入或同时取出。如图所示：

二、移位寄存器

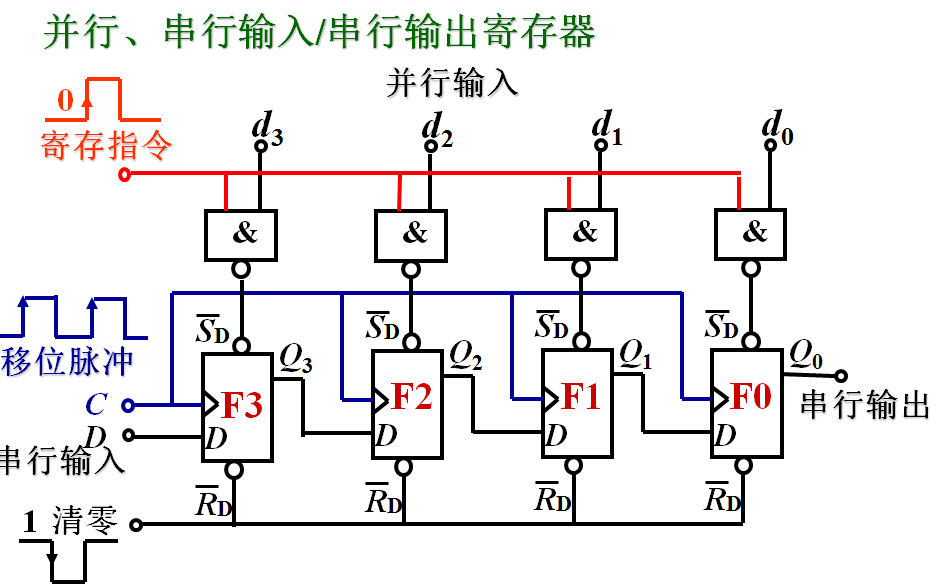

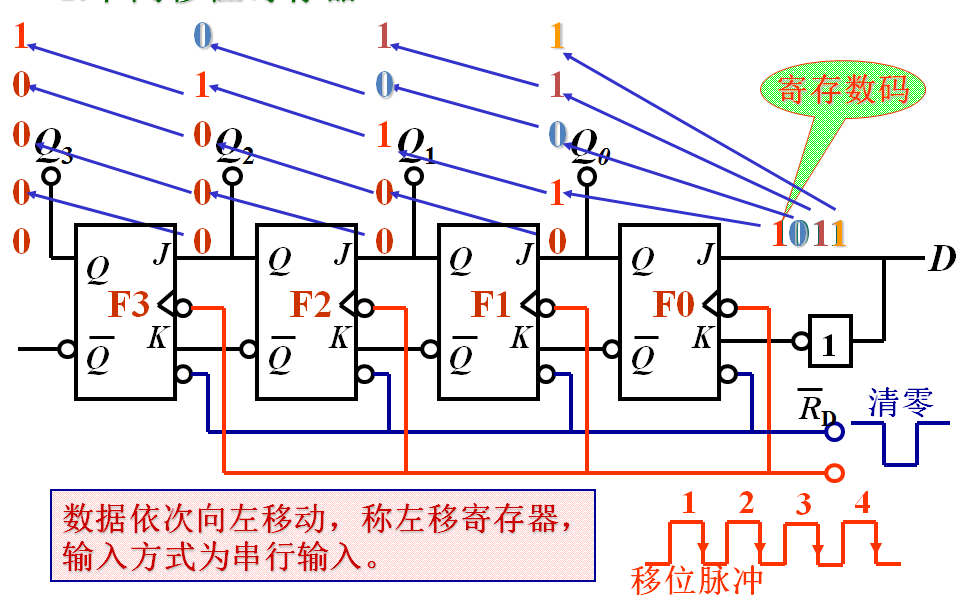

移位寄存器不但具有存储数码的功能，而且可以对数码进行移位（运算）。移位方式包括左移、右移和双向移位，属于串行存取方式，存、取n位数码，需要n个存、取移位脉冲。和门电路配合可以组成串入串出、串入并出、并入串出等多种存取方式的寄存器。如图所示：

三、集成电路寄存器

集成电路寄存器是一种具有多种存取方式的中规模集成电路，双向移位寄存器74LS194用方式控制端M1、M0可以实现左移、右移、数码并入、并出、串入、串出等多种功能。

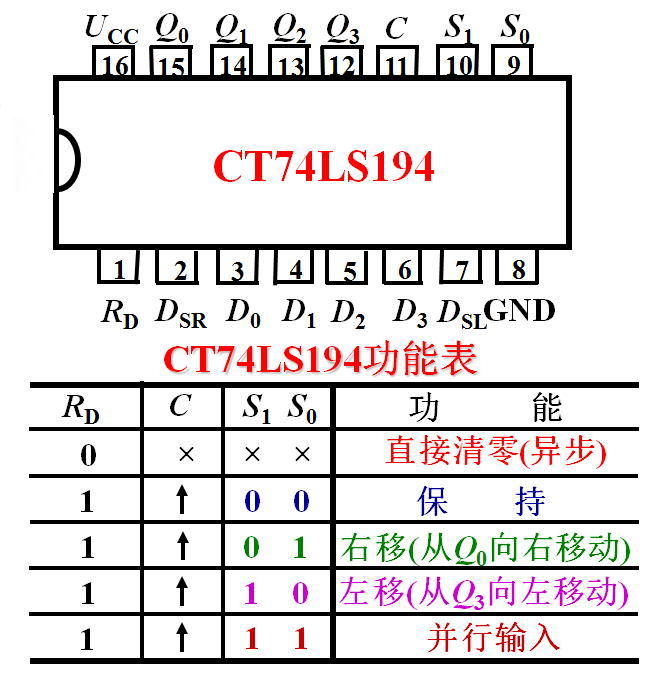

74KS194芯片管脚和功能表如图所示：
