【教学基本要求】

（1）掌握R－S、J－K、D触发器的逻辑功能及不同结构触发器的动作特点。

（2）理解寄存器、移位寄存器、二进制计数器、十进制计数器的逻辑功能，会分析时序逻辑电路。

（3）学会使用本章所介绍的各种集成电路。

【重点和难点】

 JK触发器 D触发器及其逻辑功能的转换，二进制计数器和二—十进制计数器。

【学习要点】

21.1   双稳态触发器

触发器是时序逻辑电路的单元电路，它的输出状态不但与输入状态有关，而且和输出原来的状态有关。触发器有两个稳定的状态（1和0），因而又称为双稳态触发器。触发器都具有两个输出端，Q和，两个输出端互为非，规定用Q的状态表示触发器的状态。

一、R-S触发器

具有复0、置1和存储功能的触发器称为R-S触发器。

1、基本R-S触发器

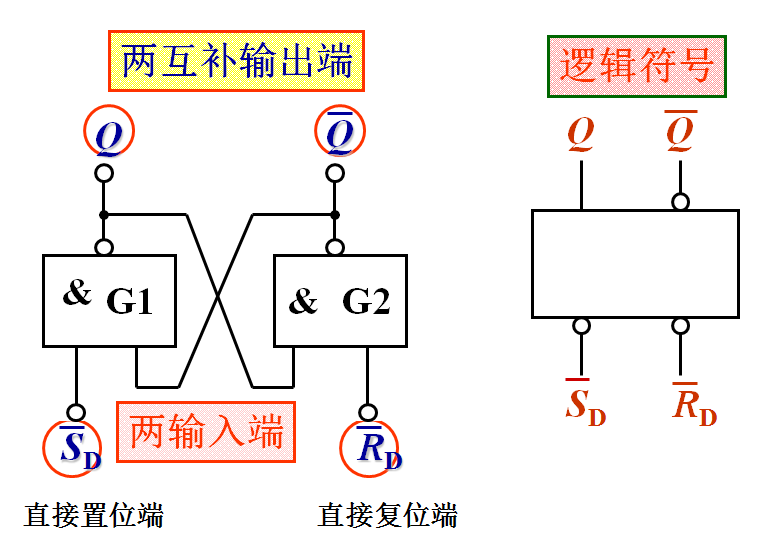

由两个与非门组成的基本R-S触发器如图所示：

有两个互补输出端，两个输入端，触发器的状态有输入端决定。

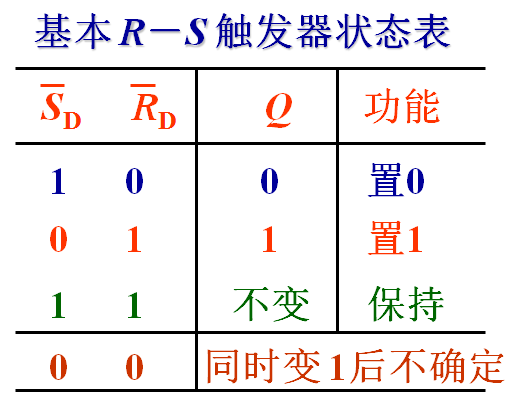

输入和输出的逻辑关系用如下的功能表表示：

2、可控R-S触发器

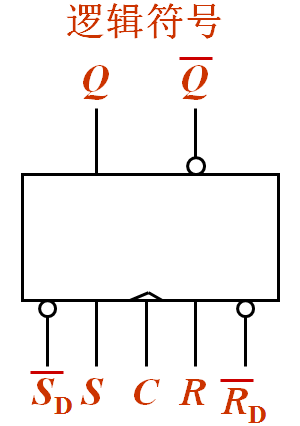

逻辑符号如图所示：

有两个互补输出端和三个输入端：S、C、R，其中C为控制端。只有在C=1时，输入端S、R才起作用（称C为高电平有效），C=0时，输入端S、R不起作用，输出Q的状态不改变，仍保持原来的状态。

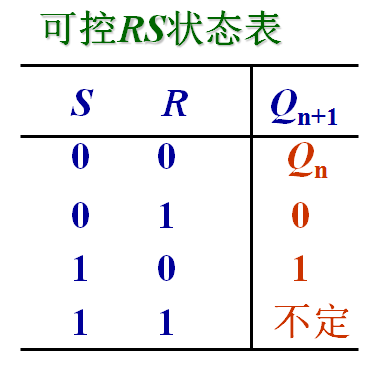

可控R-S触发器的功能表见表所示：

二、J-K触发器

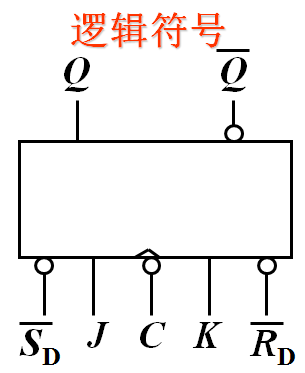

J-K触发器具有复0、置1、计数和存储功能。逻辑符号如图所示：

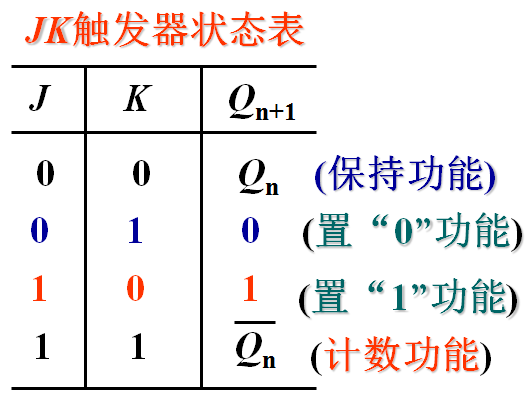

输入和输出之间的逻辑关系见下图功能表所示：

有两个互补输出端和三个输入端：J、C、K，其中C为控制端。只有在C的下降沿时，输入端J、K才起作用，其他时刻，输入端J、K不起作用，输出Q的状态不改变，仍保持原来的状态。和R-S触发器相比，不但功能加强，而且没有不允许出现的不确定状态。

三、D触发器

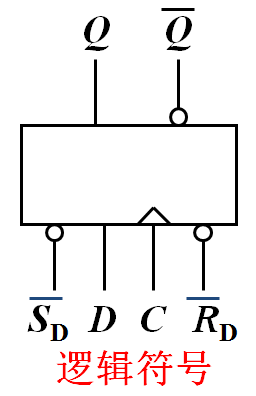

D触发器逻辑符号如图所示：

输入和输出之间的逻辑关系见下图功能表所示：

有两个互补输出端和两个输入端：D、C，其中C为控制端。只有在C的上升沿时，输入端D才起作用，其他时刻，输入端D不起作用，输出Q的状态不改变，仍保持原来的状态。即输出Q端的状态跟随输入D端的状态变化。

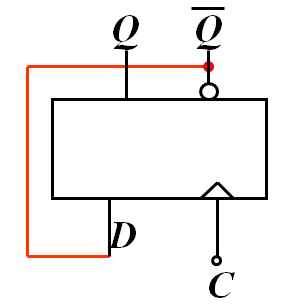

D触发器还可以有计数功能，电路图如图所示：
