译码器和数字显示

1 章节内容
2 PPT
3 视频

20.9 译码器

功能：将二进制代码翻译成对应的输出信号。

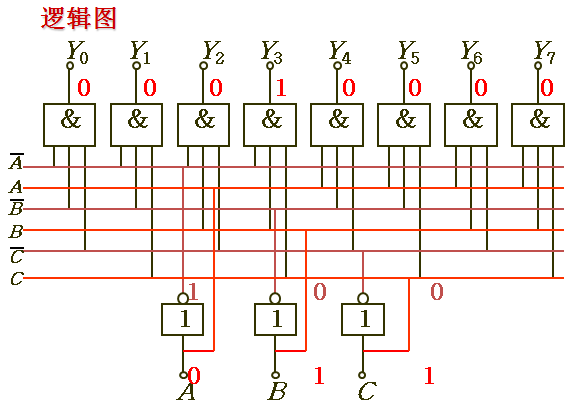

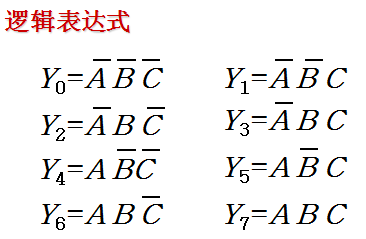

一、二进制译码器

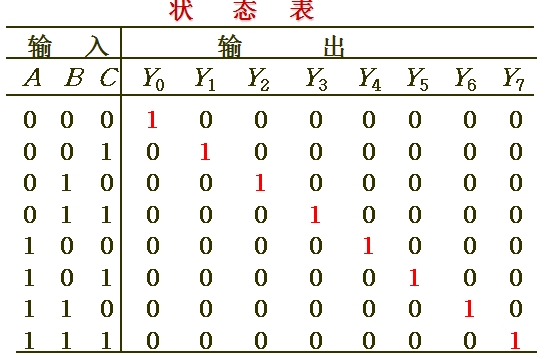

二进制译码器的真值表如表所示：

功能：将二进制代码翻译成对应的输出信号，

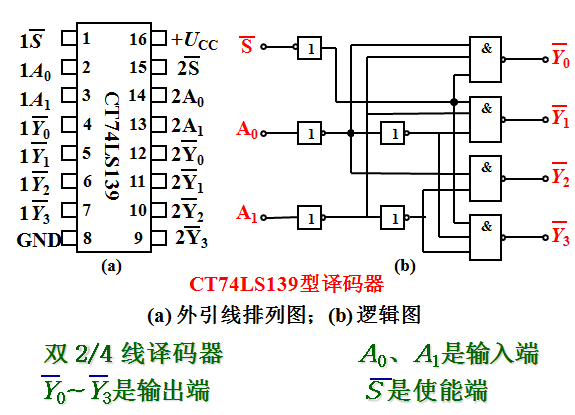

典型芯片：74LS139、74LS138

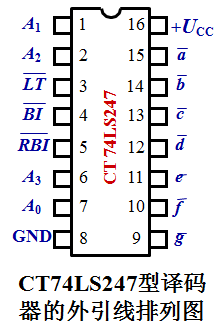

二、显示译码器

在数字电路中，常常需要把运算结果用十进制数显示出来，这就要用显示译码器。

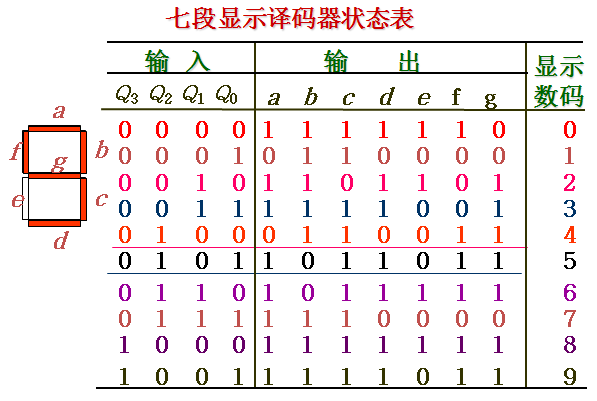

显示译码器真值表如下所示：

图片预览
