20.8 编码器

功能：将各种信号编制成对应的二进制代码。

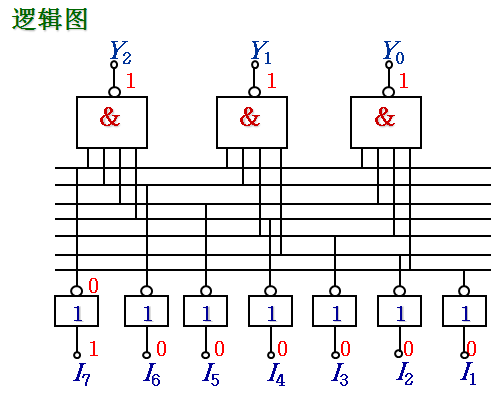

一、二进制编码器

n位二进制代码有2n种组合，可以表示2n个信息。要表示N个信息所需的二进制代码应满足： 2n³ N

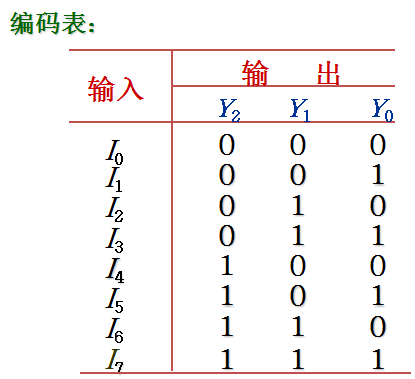

二进制编码器编码表如表所示：




二、二-十进制编码器

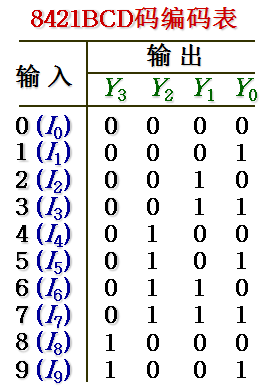

二-十进制编码器编码表如表所示：


化成与非式：

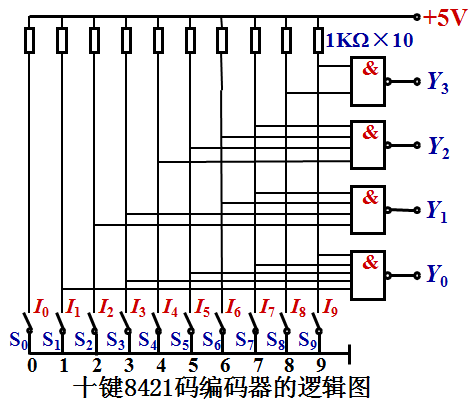

功能：对十进制数0~9的十个信号进行编码，输出对应的BCD码。
