20.6 组合逻辑电路的分析和设计

一、组合逻辑电路的分析

1、任务

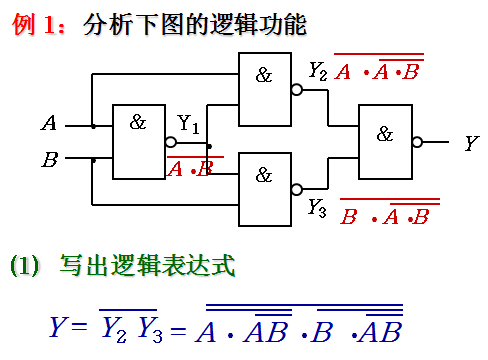

根据已知的逻辑电路图，分析其逻辑功能，即输入、输出的逻辑关系。

2、步骤

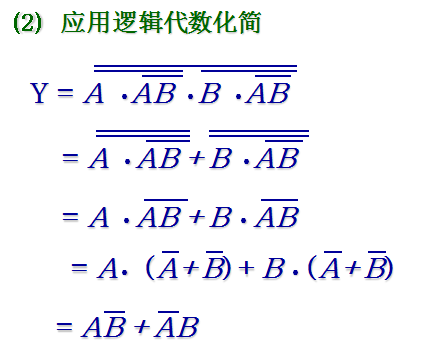

（1）由逻辑电路图写出逻辑表达式，并进行化简；

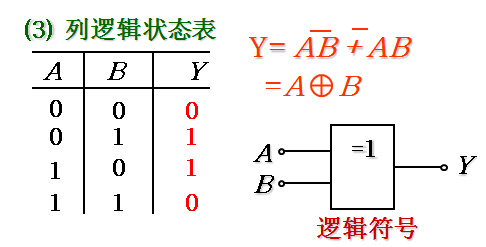

（2）由化简后的逻辑表达式列出真值表；

（3）由真值表分析逻辑功能。

 (4)  分析逻辑功能

  输入相同输出为“0”，输入相异输出为“1”，称为“异或”逻辑关系。这种电路称“异或”门。

二、组合逻辑电路的设计

1、任务

根据提出的逻辑要求，设计出最简单的逻辑电路图。

2、步骤

（1）根据逻辑要求列出真值表；

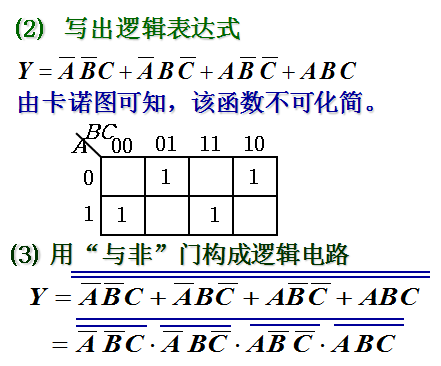

（2）根据真值表写出逻辑表达式（或画出卡诺图），并进行化简；

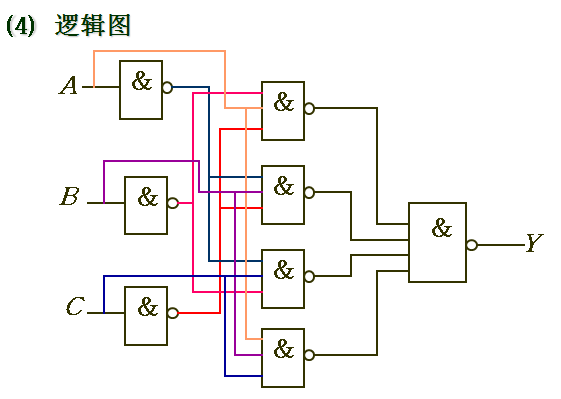

（3）由化简后的逻辑表达式画出逻辑电路图。

例2：设计一个三变量奇偶检验器。

       要求:当输入变量A、B、C中有奇数个同时为“1”时，输出为“1”，否则为 “0”。用“与非”门实现。
