20.4 CMOS门电路

MOS门电路有NMOS门电路和CMOS门电路等，和TTL门电路一样，可以组成各种各样的逻辑门电路，电路符号与TTL门电路相同，和TTL门电路相比，有功耗小、集成度高等优点。

一、NMOS门电路

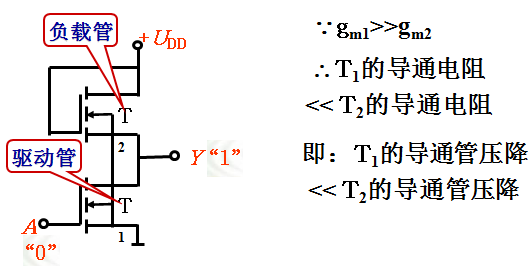

1、NMOS“非”门电路

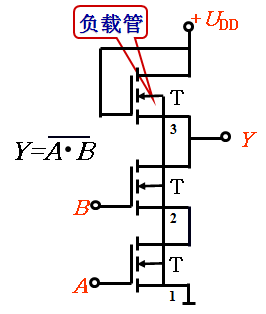

 2、NMOS“与非”门电路

2、NMOS“或非”门电路

二、CMOS门电路

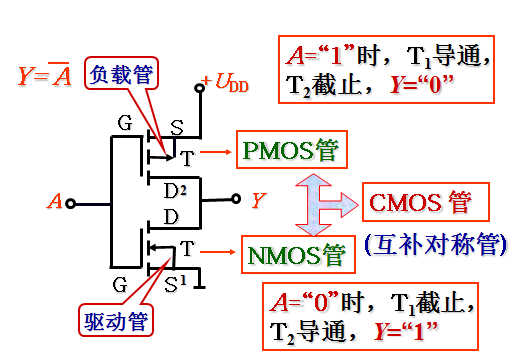

   1、CMOS“非”门电路

2、CMOS传输门电路

工作原理：

当C=1时，ui在0~10V连续变化时，至少有一个管子导通，传输门打开，（相当于开关接通）ui可传输到输出端，即uO= ui，所以COMS传输门可以传输模拟信号，也称为模拟开关。

当C=0时，可见ui在0~10V连续变化时，两管子均截止，传输门关断，（相当于开关断开）ui不能传输到输出端。
