20.3  TTL门电路

一、TTL门电路

经常使用的TTL门电路有TTL与非门电路、集电极开路的与非门电路和三态输出门电路。

1、TTL与非门电路

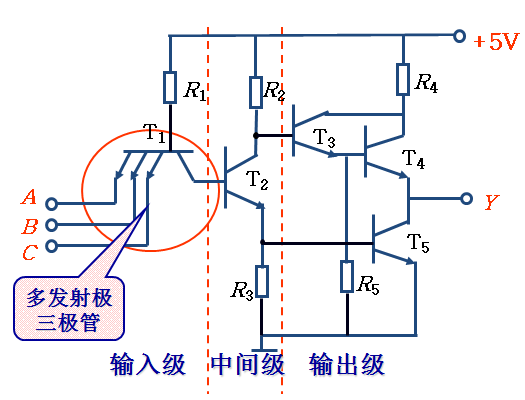

电路如图所示：

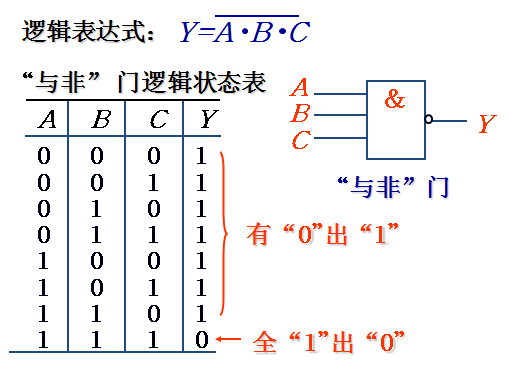

集成TTL与非门电路逻辑式、真值表和符号如图所示：

2、三态输出与非门电路

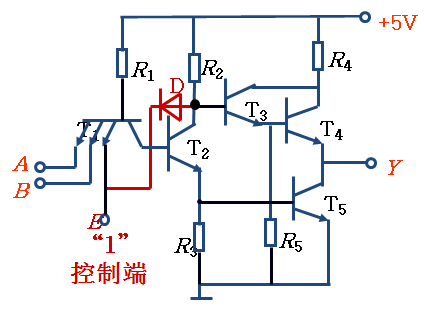

电路如图所示：

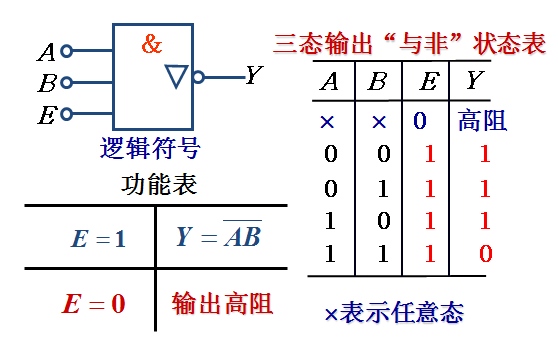

三态输出与非门电路逻辑式、真值表和符号如图所示：

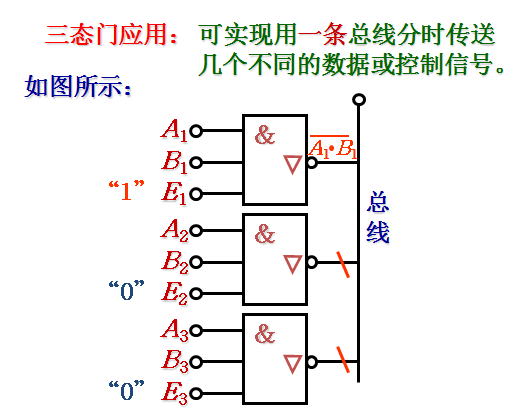

三态输出门电路的输出端具有三种状态，即高电平、低电平和高阻状态，E为控制输入端，当E有效时，输出、输入为与非关系，E端无效时，输出为高阻状态。

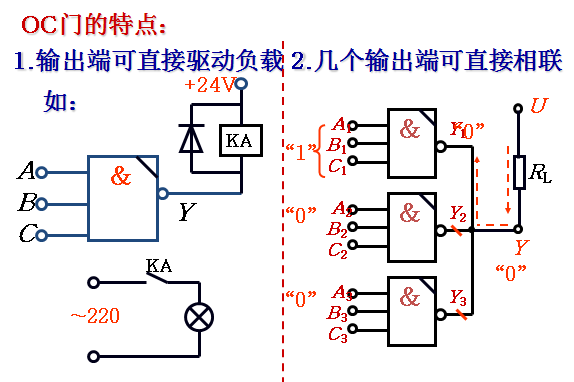

3、集电极开路与非门

集电极开路与非门使用时在输出端和电源之前必须外接负载，具有“线与”功能。

二、TTL门电路的主要参数

输出高电平UOH：通常约定为3.4V。

输出低电平UOL：通常约定为0.3V。

阈值电压UT：输入电压UI的门槛电压，当输入电压UI<UT时为低电平，UI>UT时为高电平。

传输延迟时间：从输入电平变化到输出电平变化所需的时间，通常用平均传输延迟时间tpd表示，一般在几~几十纳秒。
