【教学基本要求】

（1）掌握基本门电路的逻辑功能、逻辑符号、真值表和逻辑表达式。了解TTL门电路、CMOS门电路的特点。

（2）会用逻辑代数的基本运算法则化简逻辑函数。

（3）会分析和设计简单的组合逻辑电路。

（4）掌握逻辑函数的表示方法，并能应用逻辑代数运算法则和卡诺图化简逻辑函数。

（5）学会分析和综合简单的组合逻辑电路。

（6）理解加法器、编码器、译码器、数据分配器和数据选择器的工作原理。

【重点和难点】

 门电路的功能分析；加法器、编码器、译码器工作原理及应用。

【学习要点】

20.1   数制和脉冲信号

一、电子电路中的信号

电子电路中的信号包括数字信号和模拟信号。

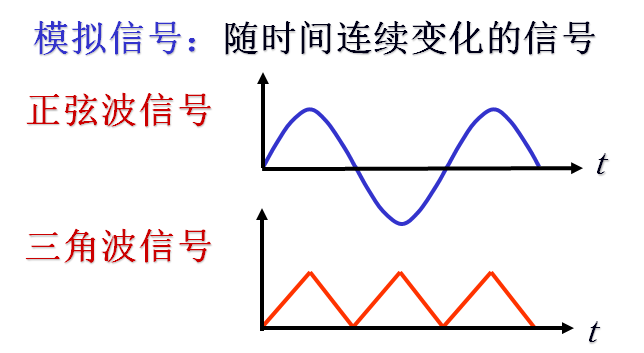

1、模拟信号

处理模拟信号的电路称为模拟电路。如整流电路、放大电路等，注重研究的是输入和输出信号间的大小及相位关系。

在模拟电路中，晶体管三极管通常工作在放大区。

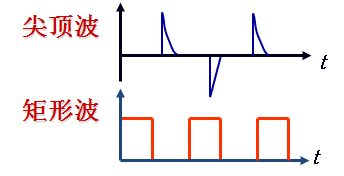

2、数字信号

数字信号持续时间短暂。

处理数字信号的电路称为数字电路，它注重研究的是输入、输出信号之间的逻辑关系。

在数字电路中，晶体管一般工作在截止区和饱和区，起开关的作用。

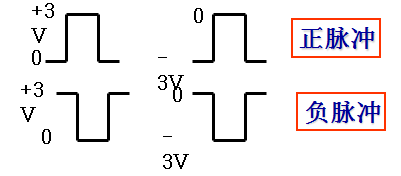

（1）数字信号分正脉冲和负脉冲，如图所示：

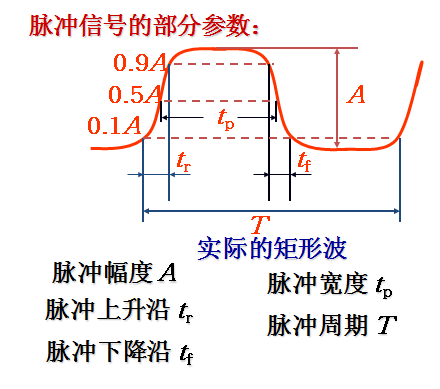

（2）脉冲信号的参数：
