18.2   滤波电路

交流电压经整流电路整流后输出的是脉动直流,其中既有直流成份又有交流成份。

滤波原理:滤波电路利用储能元件电容两端的电压(或通过电感中的电流)不能突变的特性, 滤掉整流电路输出电压中的交流成份,保留其直流成份,达到平滑输出电压波形的目的。

  一、电容滤波器

在整流电路的直流输出端并联电容C,利用电容的充、放电作用,使输出电压趋于平滑。为获得良好的效果,要求电容:

其中,T为交流电压周期;RL为负载电阻。

1、电路如图所示:


2、工作原理: u >uC时,二极管导通,电源在给负载RL供电的同时也给电容充电, uC增加,uo=uCu <uC时,二极管截止,电容通过负载RL 放电,uC按指数规律下降,uo= uC

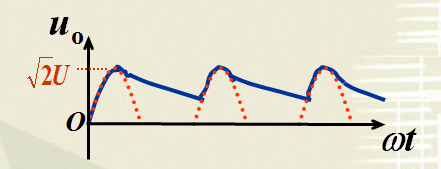

输出电压波形为:


电容滤波器使输出电压平均值提高,因此电压的平均值为:


采用电容滤波时,输出电压受负载变化影响较大,即带负载能力较差。因此电容滤波适合于要求输出电压较高、负载电流较小且负载变化较小的场合。

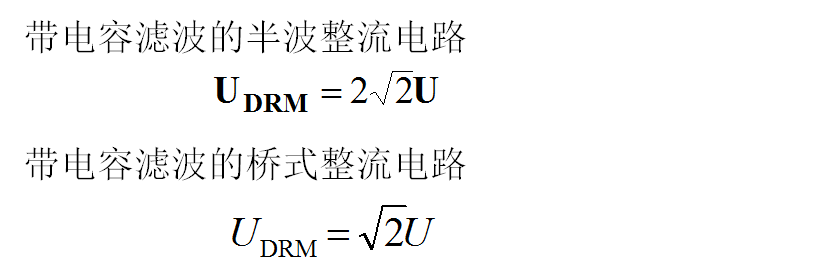

3、由于滤波电容保持有电压输出,应注意二极管截止时所承受的最高反向电压UDRM有所不同

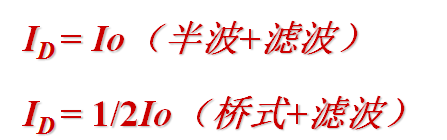

4、流过二极管的平均电流


  二、电感滤波器

在整流电路与负载电阻RL之间串联电感L,利用电感的储能性质,起到滤波的效果。适用于大负载场合。

三、复试滤波电路

将电容滤波电路和电感滤波电路复合在一起组成复式滤波电路,可显著提高滤波效果。
