【教学基本要求】

（1）理解单相整流电路和滤波电路的工作原理及参数的计算。

（2）了解稳压管稳压电路和串联型稳压电路的工作原理。

（3）了解集成稳压电路的使用方法。

【重点和难点】

单相桥式整流电路、电容滤波电路、稳压管稳压电路参数的计算。。

【学习要点】

18.1   整流电路

整流电路的作用: 将交流电压转变为脉动的直流电压。分析时可把二极管当作理想元件处理： 二极管的正向导通电阻为零，反向电阻为无穷大。

单相整流电路主要有单相半波整流、单相全波整流和单相桥式整流电路。

一、单相半波整流电路

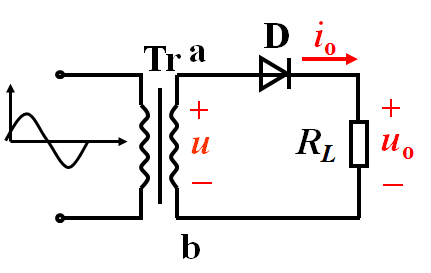

 1、电路如图所示：

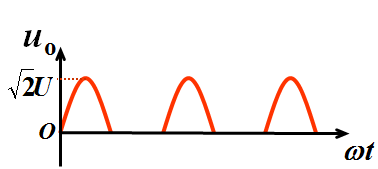

2、工作原理： u正半周，Va>Vb，二极管D导通；u 负半周，Va< Vb，二极管D 截止 。因此得到uo的输出波形为：

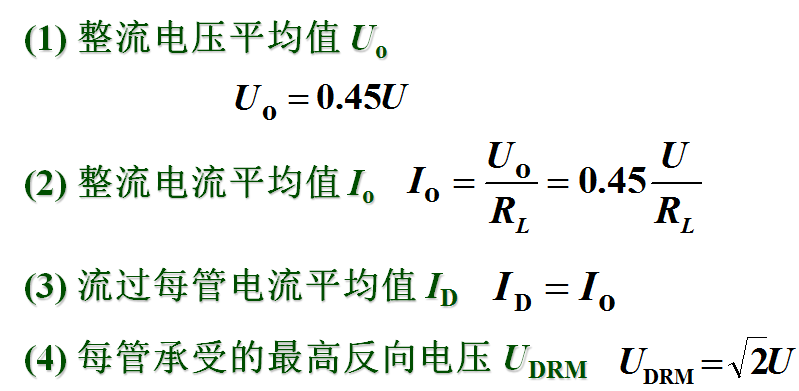

3、参数计算

4、整流二极管的选择

平均电流ID 与最高反向电压 UDRM 是选择整流二极管的主要依据。

选管时应满足： IOM  > ID， URWM > UDRM

二、单相桥式整流电路

 1、电路如图所示：

2、工作原理：u 正半周，Va>Vb，二极管 D1、D3导通， D2、D4截止；u负半周，Ua<Ub，二极管 D2、D4导通， D1、D3截止。因此得到uo的输出波形为：

3、参数计算

三、单相全波整流电路

 1、电路如图所示：

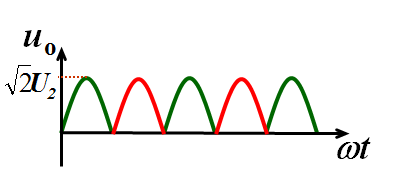

2、工作原理：u 正半周，二极管 D1导通，D2截止；u负半周，二极管 D2导通，D1截止。因此得到uo的输出波形为：

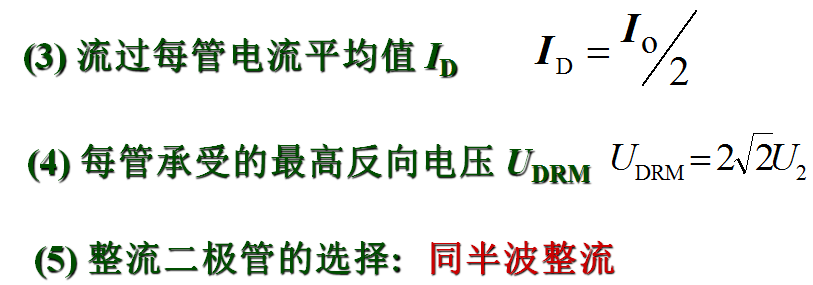

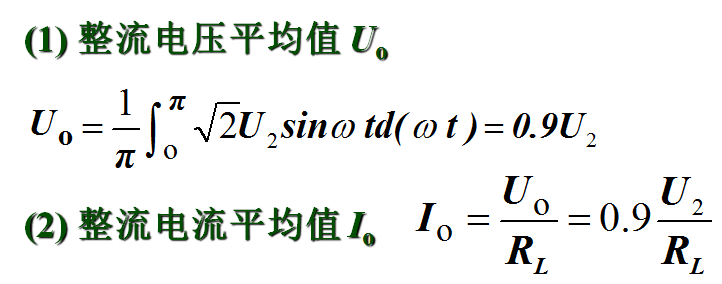

3、参数计算
