16.4   使用集成运算放大器应注意的问题

一、选用元件

通常根据实际的要求来选用运算放大器。如测量放大器的输入信号微弱时，它的第一级应选用高输入电阻、高共模抑制比、高开环电压放大倍数、低失调电压及低温度漂移的运算放大器。选好后，根据管脚图和符号图连接2外部电路，包括电源、外接偏置电阻、消振电路及调零电路等。

二、消振

由于运算放大器内部晶体管的极间电容和其他寄生参数的影响，很容易产生自激振荡，破坏正常的工作。为此，在使用时要注意消振。通常是外接RC消振电路或消振电容，用他来破坏产生自激振荡的条件。是否已消振，可将输入端接“地”，用示波器观察输出端有无自激振荡。目前由于集成工艺水平的提高，运算放大器内部已有消振元件，毋须外部消振。

三、调零

由于运算放大器内部参数不可能完全对称，以致当输入信号为零时，仍有输出信号。为此，在使用时要外接调零电路。

四、保护

1、输入端保护

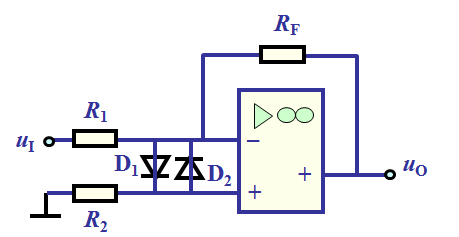

当输入端所加的差模和共模电压过高时会损坏输入级的晶体管。为此在输入端接入反向并联的二极管。如图所示：

将输入电压限制在二极管的正向电压降以下。

2、输出端保护

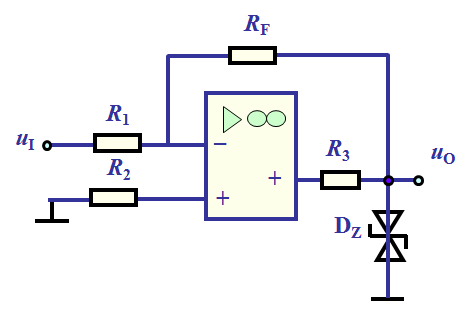

为了防止输出电压过大，可利用稳压管来保护，如图所示：

将两个稳压管反向串联，将输出电压限制在（UZ+UD）的范围内。UZ是稳压管的稳定电压，UD是它的正向电压降。

3、电源保护

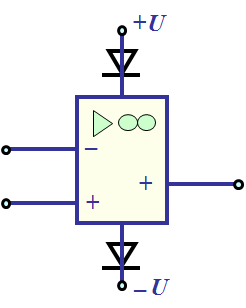

为了防止正、负电源接反，可用二极管来保护，如图所示：

五、扩大输出电流

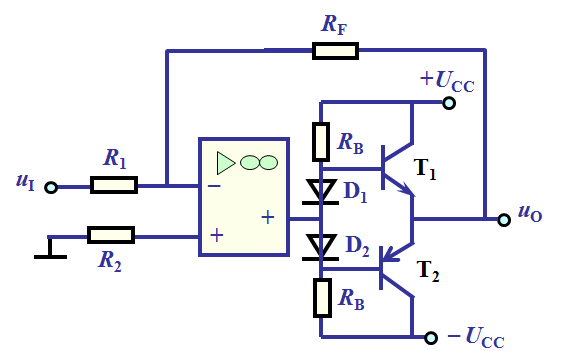

由于运算放大器的输出电流一般不大，如果负载需要的电流较大时，可在输出端加接一级互补对称电路，如图所示：
