16.2   集成运算放大器在引号运算方面的应用

集成运算放大器可以实现模拟信号的各种运算，其输出是输入信号的运算结果。电路中的运算放大器必须引入适当的负反馈，使之工作在线性区，输入与输出之间呈线性关系。基本运算包括比例、加、减、微分、积分以及它们的组合。根据负反馈集成运算放大电路的分析方法，计算输出和输入之间的运算关系。

一、比例运算

1、反相比例运算

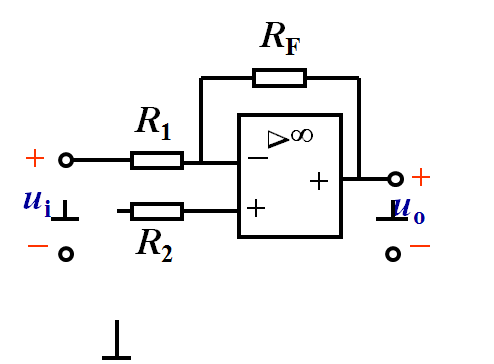

反相比例运算电路如图所示：

输出电压为：，当RF=R1时，uo=-ui，电路称为反相器。

2、同相比例运算

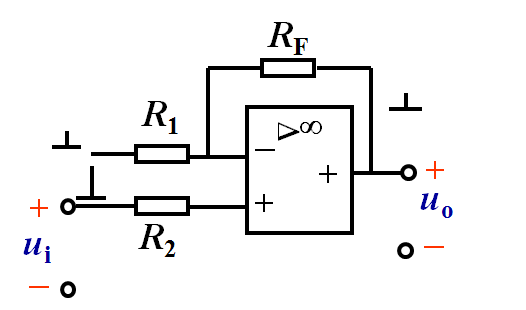

同相比例运算电路如图所示：

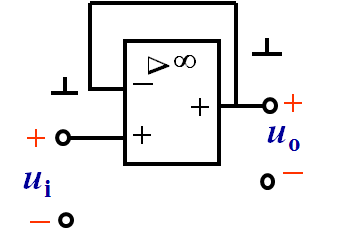

当RF=0或R1=∞时，uo=ui，电路称为同相器，又称跟随器，跟随器的电路如图所示：

3、加法和减法运算

（1）加法运算

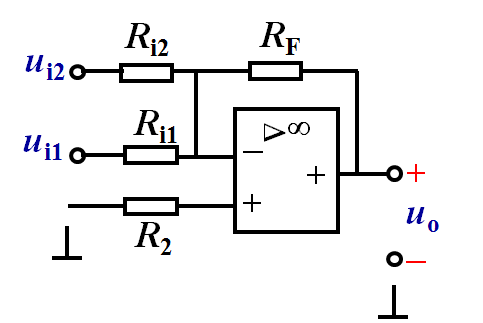

反相加法运算电路如图所示：

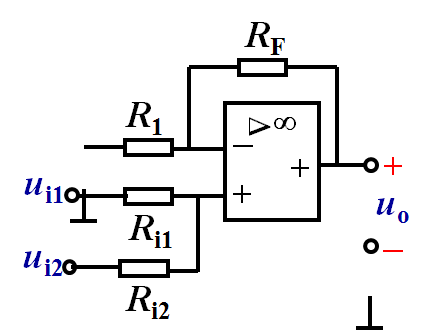

同相加法运算电路如图所示：

（2）减法运算

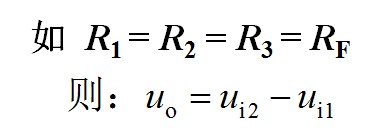

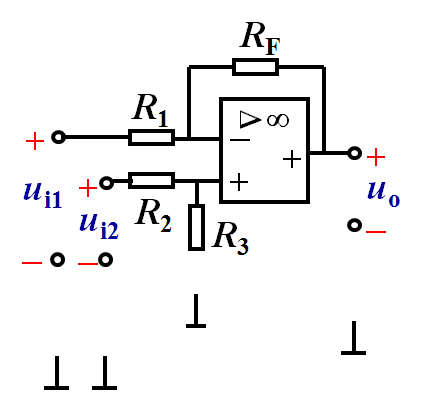

减法运算电路如图所示：

4、积分和微分运算电路

（1）积分运算

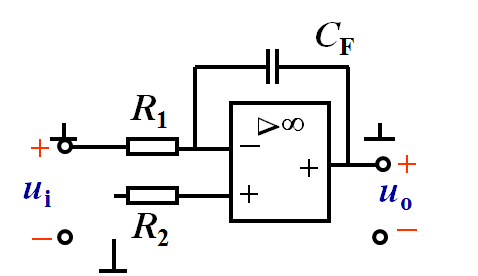

积分运算电路如图所示：

（2）微分运算

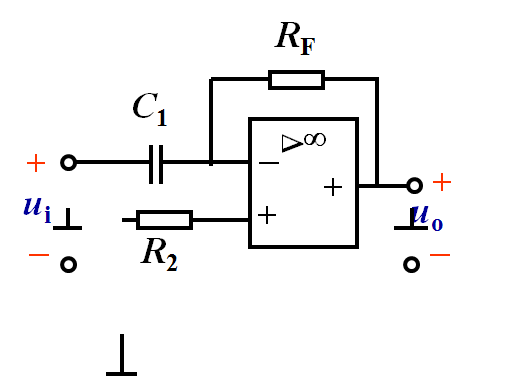

微分运算电路如图所示：
