【教学基本要求】

（1）理解集成运算放大器的基本组成。

（2）了解电压传输特性和主要参数。

（3）掌握理想运算放大器的特点和基本分析方法。

（4）理解基本运放电路（比例、加法、减法、积分器及微分器）的工作原理。

（5）了解集成运算放大器在信号处理方面的应用，运算放大器使用方面应注意的问题。

【重点和难点】

理想运算放大器的分析依据和基本分析方法。集成运算放大器的基本运算电路。

【学习要点】

16.1   集成运算放大器概述

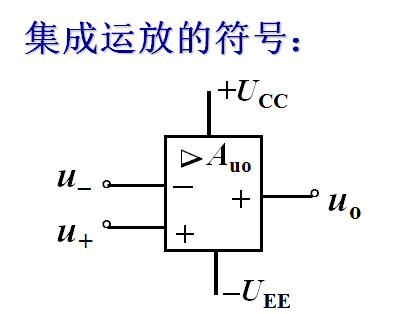

集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。是发展最早、应用最广泛的一种模拟集成电路。

一、集成运算放大器的特点

高增益、高可靠性、低成本、小尺寸。

二、主要参数

1.  最大输出电压UOPP

     能使输出和输入保持不失真关系的最大输出电压。

2. 开环差模电压增益 Auo

运放没有接反馈电路时的差模电压放大倍数。 Auo愈高，所构成的运算电路越稳定，运算精度也越高。

3.  输入失调电压UIO

4.  输入失调电流IIO

5.  输入偏置电流IIB

6.  共模输入电压范围UICM

 运放所能承受的共模输入电压最大值。超出此值，运放的共模抑制性能下降，甚至造成器件损坏。

三、理想运算放大器及其分析依据

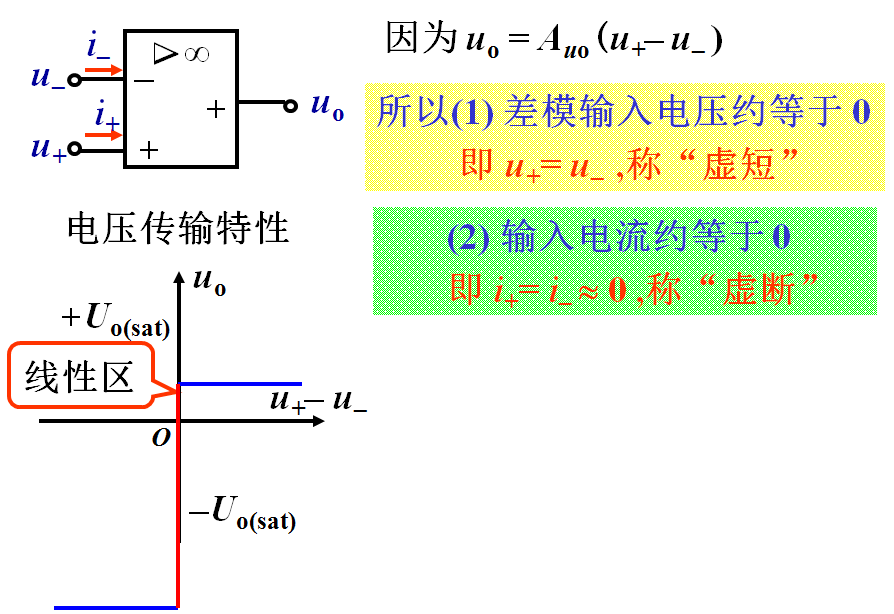

1、理想运放工作在线性区的特点：

Auo越大，运放的线性范围越小，必须加负反馈才能使其工作于线性区。

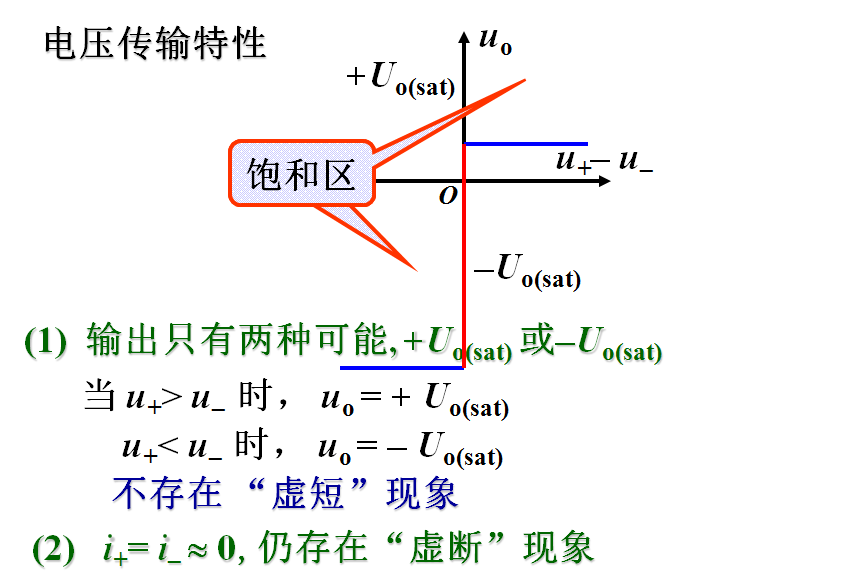

2、理想运放工作在饱和区的特点
