15.8  场效应管放大电路

一、场效应管

1、绝缘栅场效应管的结构和分类

  绝缘栅场效应管具有N沟道和P沟道两种结构，它们的工作原理相同，只是电源的极性相反而已，每种结构的场效应管又分为增强型和耗尽型两类。

2、特性曲线和主要参数

（1）、转移特性

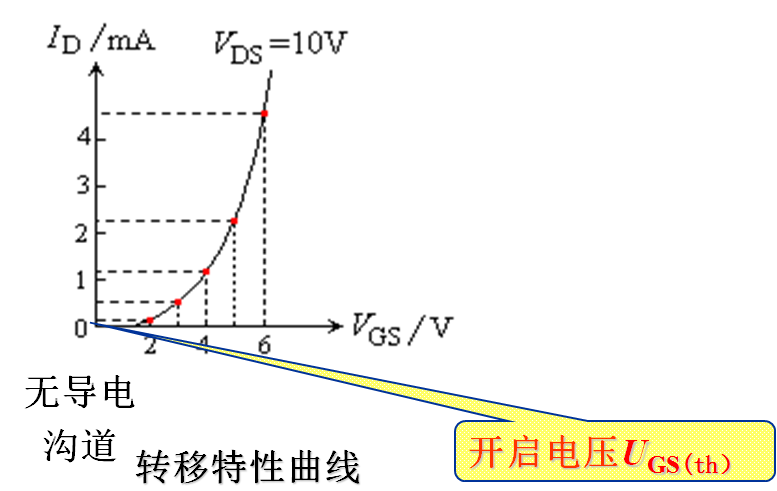

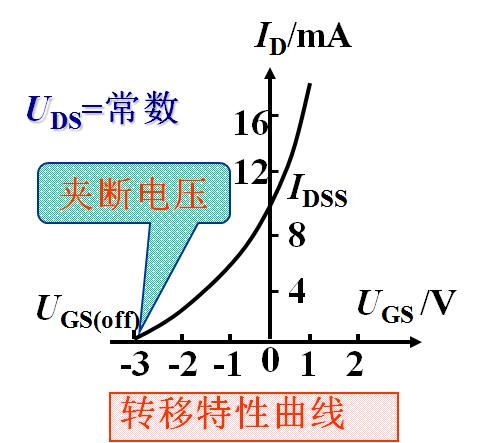

场效应管用栅极电压控制漏极电流，因而是电压控制元件，两者之间的关系用转移特性表示。增强型和耗尽型场效应管的转移特性如图所示：

其中UGS（th）为增强型场效应管的开启电压，当UGS>UGS（th）时，场效应管导通，出现漏极电流，UGS（off）为耗尽型场效应管的夹断电压，当UGS<UGS（off）时，场效应管关断。两者的区别在于：当UGS=0时，增强型场效应管的漏极电流为零。而耗尽型场效应管的漏极电流不为零。

（2）、输出特性

场效应管的输出特性与晶体管类似，也划分为三个区：可调电阻区，放大区和截止区。在放大区，ID基本与UDS无关，而只受UGS控制。

二、场效应管放大电路

1、放大电路的结构

场效应管放大电路的结构和晶体管放大电路基本相同，只是用场效应管代替晶体管而已，常用的有共源极放大电路和共漏极放大电路。

2、放大电路的分析

场效应管放大电路的静态工作点（即合适的偏压UGS）由偏置电路确定，偏置电路通常有两种：自给偏压电路和偏置稳定电路。

静态分析是按直流通路进行计算。

动态分析与晶体管放大电路相同，首先建立小信号模型，然后用线性定理、定律进行计算。不同之处仅在于场效应管的g、s极之间开路（rgs=∞），d，s极之间为受控电流源。

3、场效应管放大电路的特点

由于场效应管是电压控制元件，因而放大电路具有极高的输入电阻，常用来作为放大器的输入级。
