射极输出器
  • 1 章节内容
  • 2 PPT
  • 3 视频

15.5   射极输出器

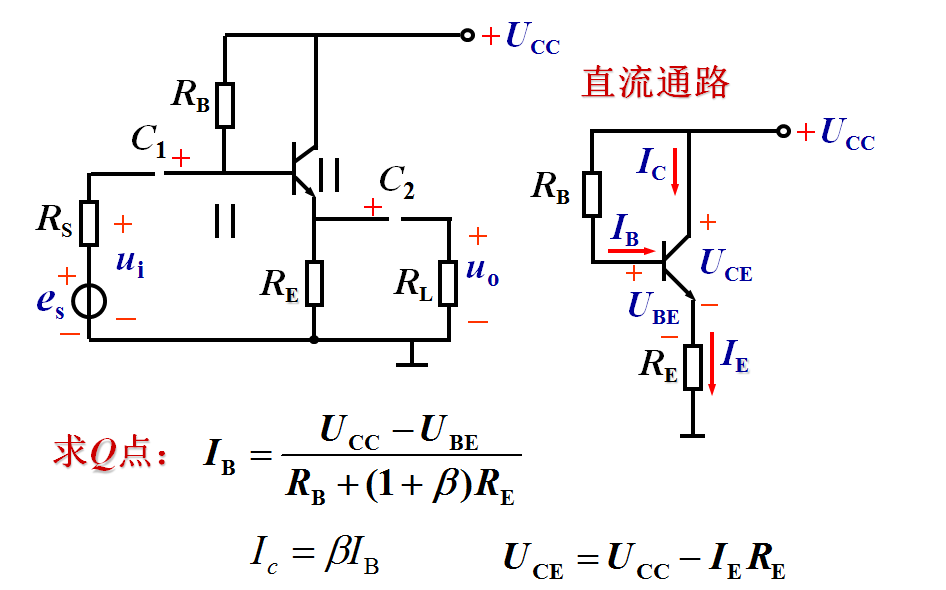

射极输出器也称为射极跟随器，如图所示：输出端在晶体管的发射极和地之间，属于共集电极放大电路。

一、静态分析

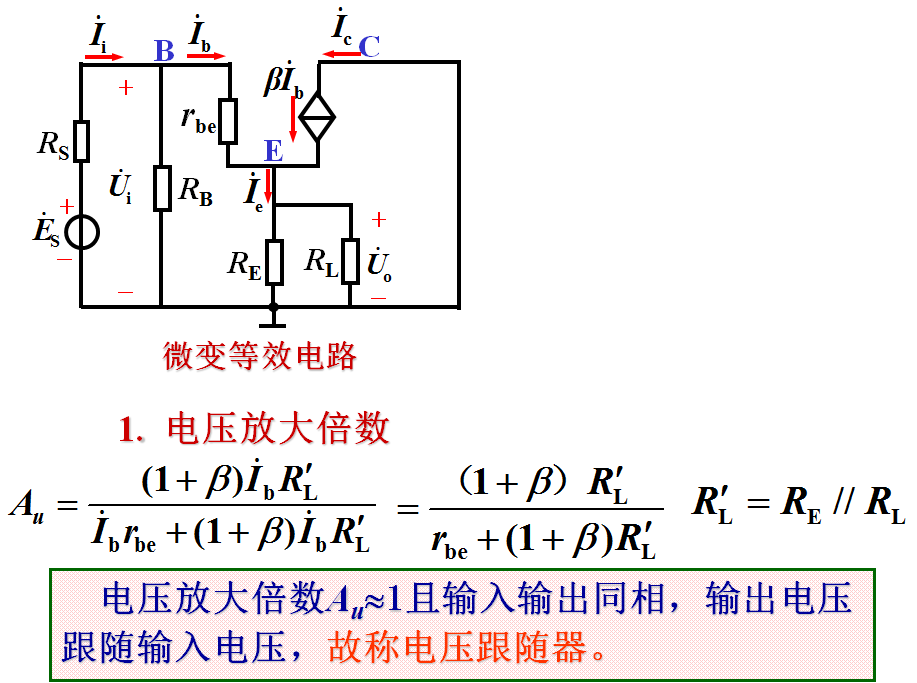

二、动态分析



射极输出器的输入电阻高，对前级有利。   ri与负载有关

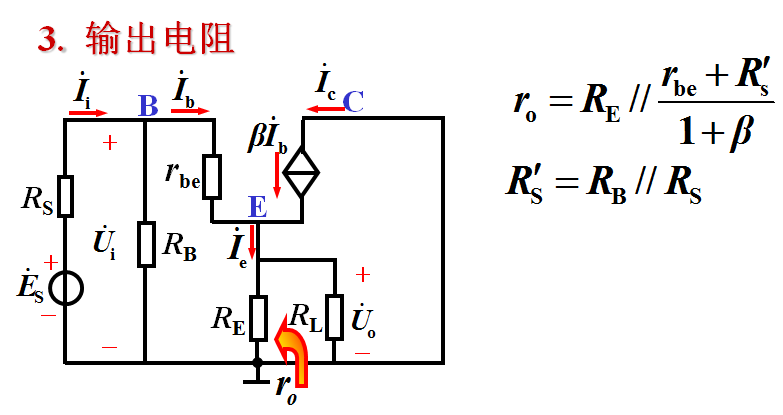

射极输出器的输出电阻很小，带负载能力强。
