15.4   静态工作点的稳定

一、温度对静态工作点的影响

 由于晶体管是一种对温度比较敏感的元件，放大电路的静态工作点容易受温度变化的影响，随着温度变化，工作点可能进入截止区或饱和区，出现截止失真或饱和失真。

二、工作点稳定的放大电路

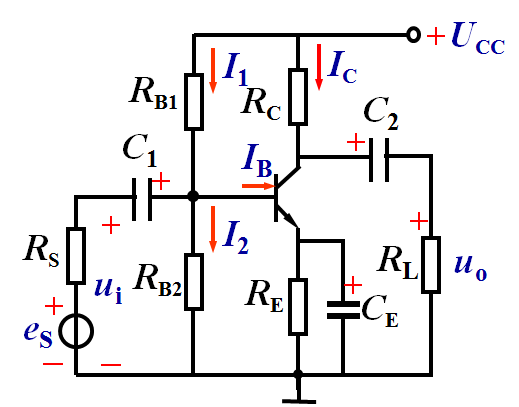

 工作点稳定的放大电路如图所示：

采用分压式偏置电路（含射极电阻RE），它可以有效的稳定静态工作点。射极电阻越大，稳定效果越好，但RE的存在会使放大倍数降低。与射极电阻并联旁路电容CE，可以消除射极电阻对放大倍数的影响。

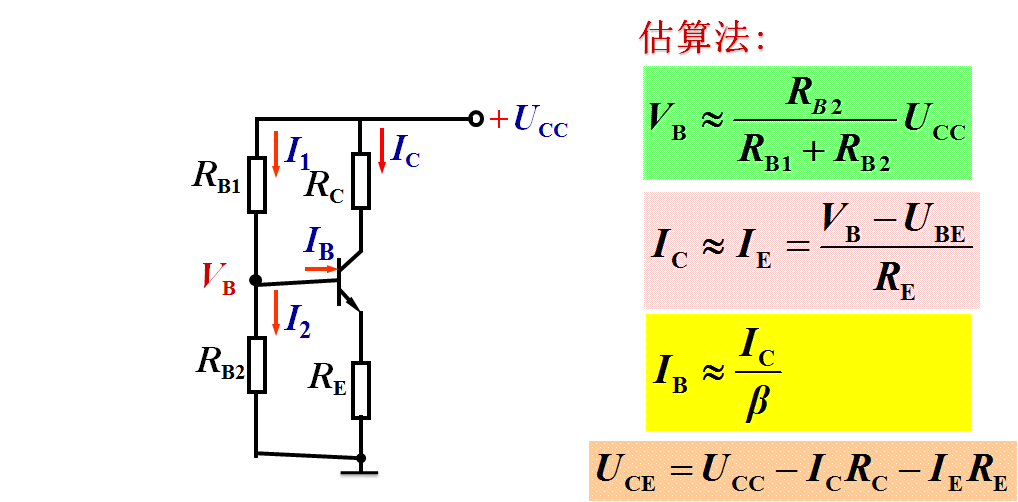

电路中的直流分量可以用估算法求解：
