15.3   放大电路的静态分析

一、动态分析概述

二、微变等效电路法

微变等效电路： 把非线性元件晶体管所组成的放大电路等效为一个线性电路。即把非线性的晶体管线性化，等效为一个线性元件。

线性化的条件： 晶体管在小信号（微变量）情况下工作。因此，在静态工作点附近小范围内的特性曲线可用直线近似代替。

微变等效电路法：

  利用放大电路的微变等效电路分析计算放大电路电压放大倍数Au、输入电阻ri、输出电阻ro等。

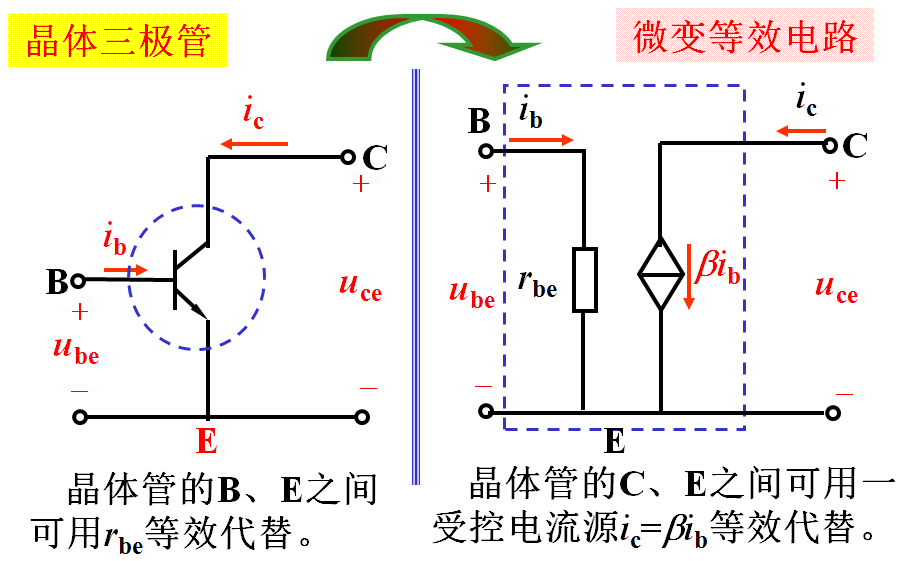

1、晶体管的微变等效电路

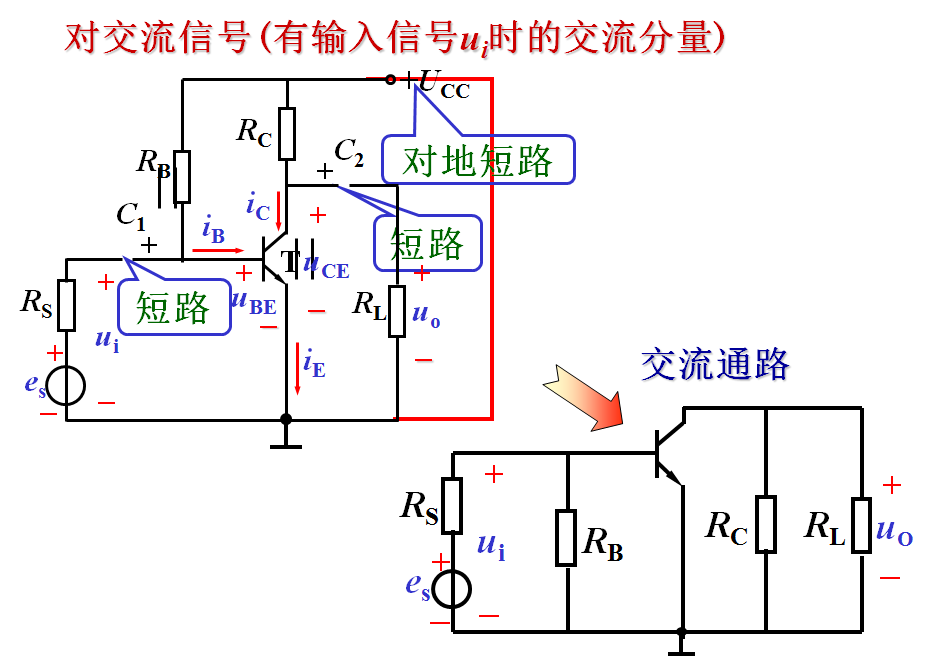

2、放大电路的交流通路

XC » 0，C 可看作短路。忽略电源的内阻，电源的端电压恒定，直流电源对交流可看作短路。

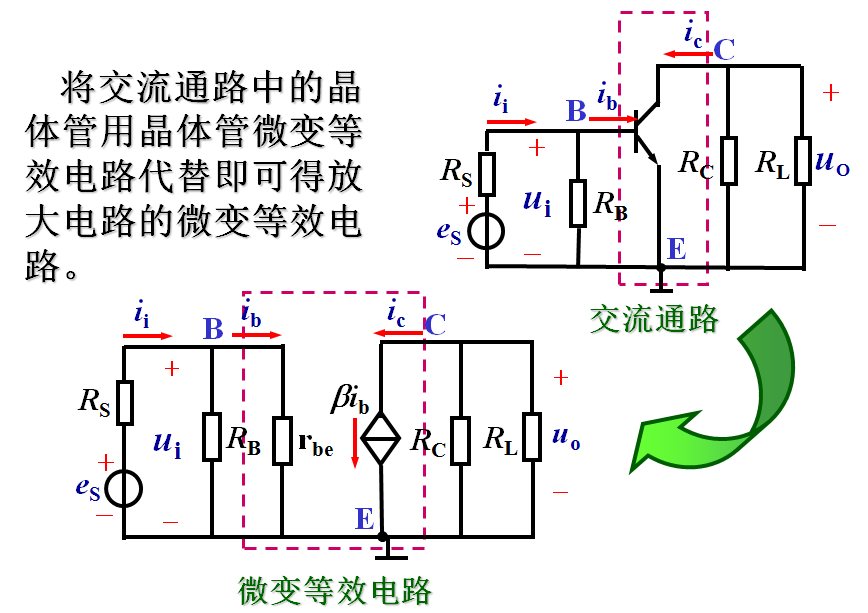

3、放大电路的微变等效电路

可见，负载电阻RL越小，放大倍数越小。

输入电阻越大，信号源供给放大电路的电流越小，因而输入电阻越大越好。

输出电阻相当于信号源的内阻，因而输出电阻越小越好。
