放大电路的静态分析

1 章节内容
2 PPT
3 视频

15.2 放大电路的静态分析

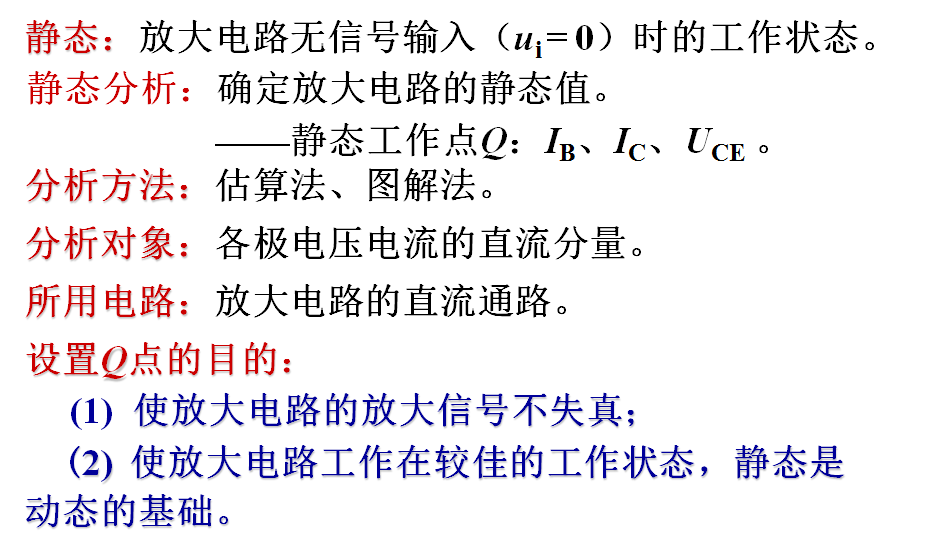

一、静态分析概述

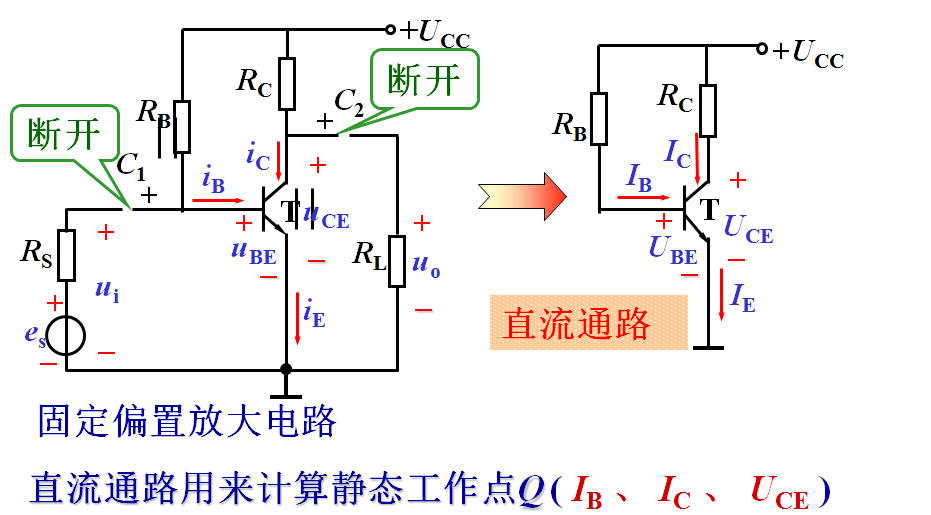

直流通路：无信号时电流（直流电流）的通路，用来计算静态工作点。

二、静态值计算

电容对直流可以看成开路。直流通路就是将电容断开，+UCC电源电流所走的路径。

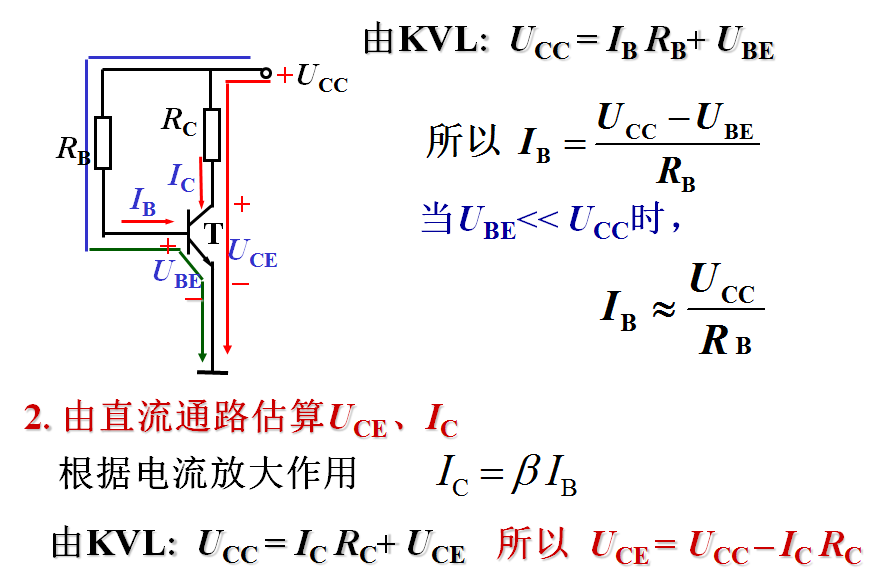

1、用估算法确定静态值

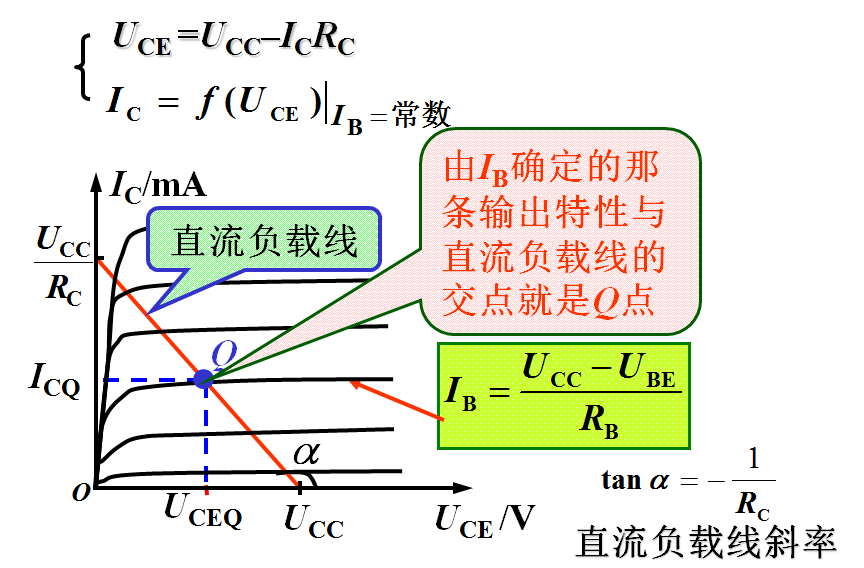

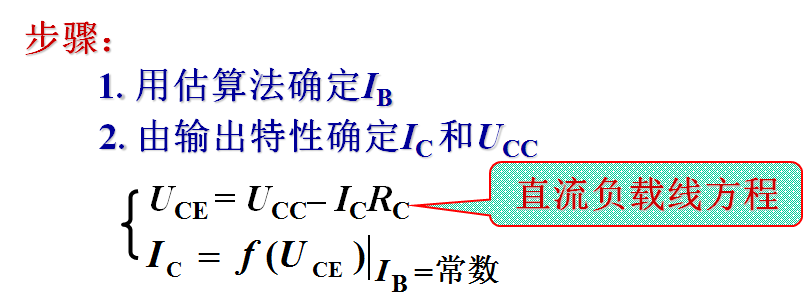

2、图解法

图片预览
