共射极放大电路的组成
  • 1 章节内容
  • 2 PPT
  • 3 视频

【教学基本要求】

(1)理解共射极单管放大电路的工作原理和性能特点,了解输入电阻和输出电阻的概念。

(2)掌握静态工作点的估算和简化微变等效电路的分析方法。

(3)了解射极输出器的基本特点。

(4)了解多级放大电路的工作原理。

(5)了解差分放大电路的工作原理。

(6)了解基本的互补对称功率放大电路的工作原理。

【重点和难点】

静态工作点的设置和调整方法,用微变等效电路分析放大器的性能(估算放大倍数输入电阻输出电阻)。射极输出器的特点和应用。

【学习要点】

15.1   放大器概述

一、放大的概念

 “放大”的实质是小输入(电压或电流)信号控制大输出信号。

二、放大器的主要技术指标

 输入电阻ro:对负载而言,放大器相当于一个用电压源表示的信号源,该电压源的内阻即为放大器的内阻ro。该电阻越小,放大器带负载的能力越大。

 电压放大倍数Au:放大器输出端电压与输入端电压之比。

三、单管放大电路的组成

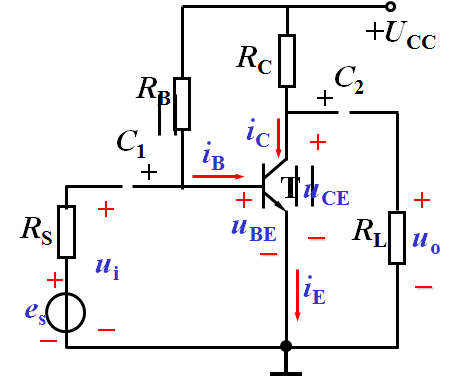

 单管放大电路如图所示:


由于输入回路和输出回路共同包含发射极,因而该电路属于共射极放大电路。

判断一个交流放大电路能正常放大必须满足下列四个条件:(1)晶体管发射结正偏,集电结反偏;(2)信号能加在发射结上;(3)负载上有交流输出;(4)电路应有合适的工作点。

四、电压放大原理

 下图所示的电路中,在输入电压ui的作用下,基极电流iB=IB+ib,集电极电流iC=IC+ic,集电极、发射极电压uCE=UCE+uce。其中IB、IC、UCE是在输入电压ui=0时的电压和电流值,称为直流分量,也叫静态值,它是在直流电源VCC作用下产生的。ib、ic和uce是在输入电压ui不为零时,由于ui的作用,在直流分量上叠加的交流量,称为交流分量,也叫动态值。
