14.4  稳压二极管

一、稳压二极管的结构和稳压原理

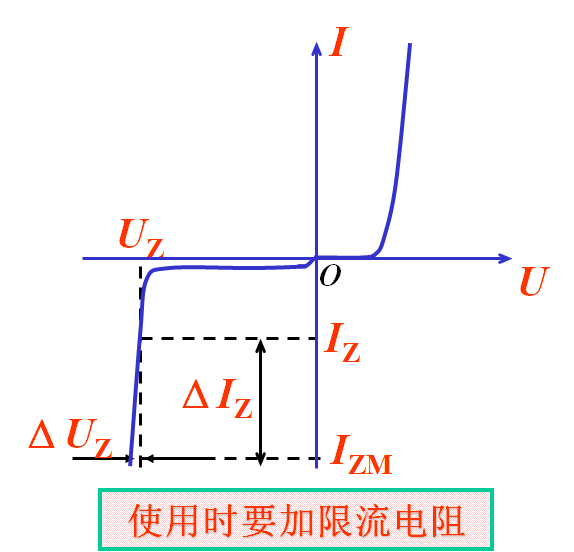

   稳压二极管的结构和二极管相同，也由一个PN结组成，其伏安特性如图所示：

伏安特性与二极管基本相同，但可以工作在反向击穿状态，击穿电压为。

击穿电流在和范围内变化，稳压二极管两端电压基本不变，均等于，该电压为稳定电压。为最大稳定电流，为最小稳定电流，若大于，稳定二极管过热损坏，若小于则起不到稳压作用。

二、稳压二极管稳压电路

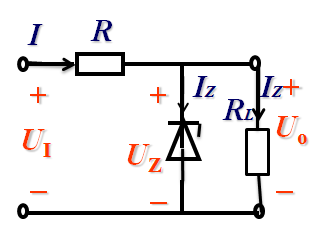

   稳压二极管稳压电路如图所示：

由稳压二极管和调节（限流）电阻R组成，稳压二极管工作在反向击穿状态，电路满足下列方程：

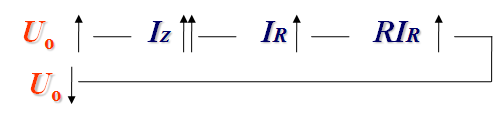

稳定输出电压的调节过程如下：如输入电压不变，输出电压向上波动，则：

使基本保持不变。
