14.3  二极管

一、二极管结构

 二极管由一个PN结组成，P形材料一端为阳极，N形材料一端为阴极。PN结具有单向导电性，因而二极管也具有单向导电性，即二极管加正向电压（阳极加高电位，阴极加低电位）导通；加反向电压（阳极加低电位，阴极加高电位）截止。

二、伏安特性

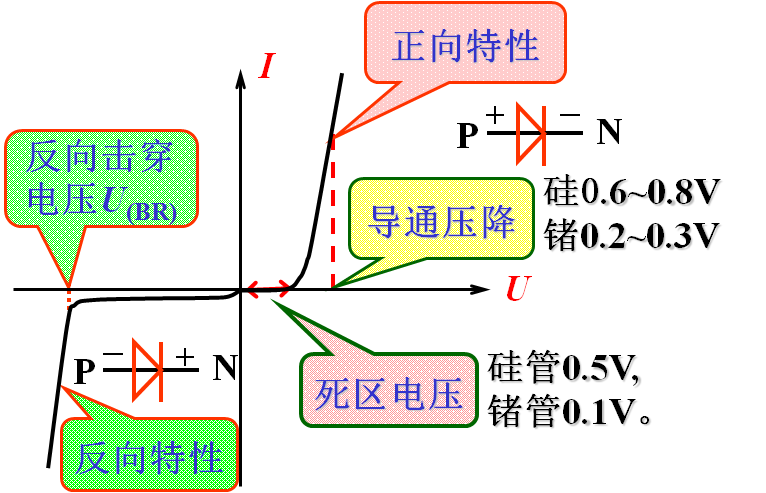

    二极管的伏安特性如图所示：

正向特性：加正向电压（称正偏），二极管导通，电流很快上升，正常工作时，硅管电压降约为0.7V，锗管电压降约为0.3V，呈现正向电阻很小。

反向特性：加反向电压（称反偏），二极管截止，只有很小的反向电流，呈现反向电阻很大。但反向电压达到反向击穿电压时，二极管被击穿损坏。

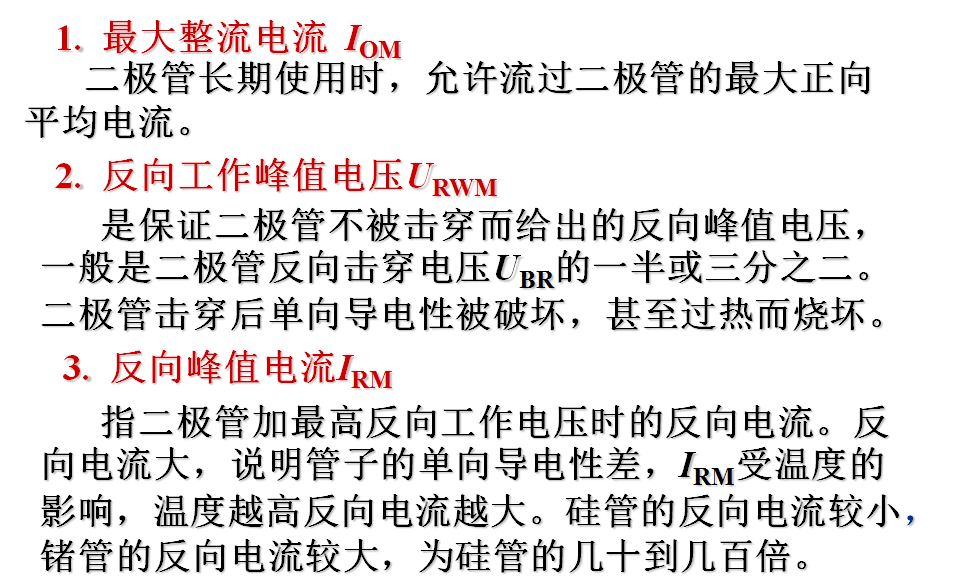

三、二极管的主要参数
