主要内容：

欧姆定律的概念及应用

重点难点：

欧姆定律的应用；关联方向的概念。

内容精要：

1、欧姆定律

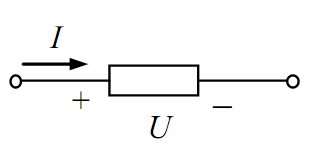

通常流过电阻的电流与电阻两端的电压成正比，这就是欧姆定律。它是分析电路的基本定律之一。对图1的电路，由于电压和电流的参考方向相同，欧姆定律可用下式表示：

U=IR， 式中，R为该段电路的电阻。

由上式可见，当所加电压一定时，电阻愈大，则电流愈小。显然，电阻具有对电流起阻碍作用的物理性质。

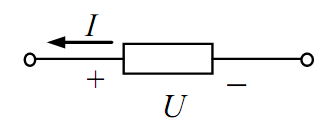

对图2的电路，由于电压和电流的参考方向不同，欧姆定律可用下式表示：

U=-IR，式中，R为该段电路的电阻。

这里应注意，一个式子中有两套正负号，上两式的正负号是根据电压和电流的参考方向得出的。此外，电压和电流本身还有正值和负值之分。

2、关联方向

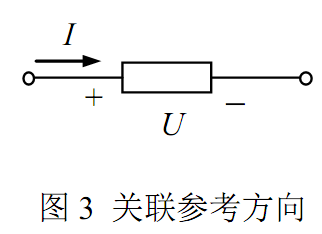

当选定通过一个元件的电压和电流参考方向一致时，称为关联的参考方向，如图 3 所示。
